ไทม์มิ่งพูลเล่ย์ S5M

แบรนด์ :

MISUMI

ข้อควรระวัง

ผลิตภัณฑ์ ตัวนี้ [ไทม์มิ่งพูลเล่ย์] มีกำหนดเลิกผลิตในวันที่ 14042025 อย่างไรก็ตามเราจะยังคงขายต่อไปจนกว่า สต๊อก จะหมด
ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part05 คลิกที่นี่

รายละเอียดสินค้า

ไทม์มิ่งพูลเล่ย์ S5M
ไทม์มิ่งพูลเล่ย์/มู่เล่ย์สายพาน เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI และมีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● ความกว้างของ สายพานที่ใช้งานได้ (mm.) : 10, 15 และ 20
● รองรับการใช้งานร่วมกับสายพานประเภท : S5M
● จำนวนฟัน น้อยสุด/มากสุด : 14 และ 36
● ขนาดเส้นผ่านศูนย์กลางรูเพลา เล็กที่สุด/ใหญ่ที่สุด (mm.) : 5 ถึง 30
● ลักษณะเฉพาะของรูเพลา : สามารถเลือกได้ระหว่าง รูกลม, รูกลม+รูเกลียว และ รูสลัก JIS มาตรฐานใหม่+รูเกลียว
● วัสดุ : อลูมิเนียมอัลลอยด์
● กระบวนการเตรียมผิว : เคลียร์อโนไดซ์
[การประยุกต์ใช้งาน]
ไทม์มิ่งพูลเล่ย์/มู่เล่ย์สายพาน มักใช้ในระบบสายพานไทม์มิ่งเพื่อควบคุมการเคลื่อนที่ของอุปกรณ์ในเครื่องจักร

ไทม์มิ่งพูลเล่ย์ S5M รุ่น ความคุ้มค่า

พูลเล่ย์/มู่เล่ย์/รอก มิ่ง. พูลเล่ย์/มู่เล่ย์/รอก อะลูมิเนียม . ระบบส่ง อุปกรณ์แหล่งจ่าย

- มีจำนวน ฟัน ให้เลือกใช้หลากหลาย

- โครงสร้าง อะลูมิเนียม เพื่อ ความทนทาน และ น้ำหนักเบา

- พื้นผิว อะโนไดซ์ใสเพื่อเพิ่ม ความทนทานต่อการกัดกร่อน

- รู สกรู แบบเอียงมุมช่วยให้ประกอบหน้างานได้ง่ายและลดเวลาลง

- เหมาะสำหรับระบบ เครื่องสูบน้ำแบบลูกสูบชัก และลำเลียงที่มีความแม่นยำปานกลาง

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลาย ผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ 3D CAD

ภาพรวมของสินค้า

โดยปกติแล้ว ไทม์มิ่งพูลเล่ย์ พูลเลย์ตามไทม์มิ่ง และสายพานไทม์มิ่ง มักใช้ในการออกแบบกลไกสำหรับส่งกำลังการหมุนที่เกิดขึ้นจากมอเตอร์
การขับขี่และระบบส่งกำลังเกิดขึ้นได้จากการมีส่วนร่วมระหว่าง ฟัน ของ ไทม์มิ่งพูลเล่ย์ ไทม์มิ่ง ลูกกลิ้ง และสายพานไทม์มิ่ง

Drawing ระบุขนาด

■ เส้นรูปฟัน มาตรฐาน	■ รูปทรง พูลเล่ย์
ขนาดร่องฟันจะแตกต่างกันเล็กน้อยตามจำนวนฟัน (พิตช์ฟัน: 3.0 มม.)

■ เพลา สเปค เพลา

ไม่มีรู เกลียว	สำหรับ พูลเล่ย์ รูปทรง A จะมี คลองเลื่อย รู ชนิดมีรูต๊าปเกลียว รอบ ๆ 120° เพื่อหลีกเลี่ยงการรบกวนกับด้านบน ฟัน	ขนาดรายละเอียดของ รูสลัก, รูกุญแจ ตำแหน่ง รูสลัก, รูกุญแจ และ ฟัน ไม่ ยึดอยู่กับที่ เมื่อ การจัดซื้อ รู รูสลัก, รูกุญแจ มาตรฐาน JIS ใหม่ + รู เกลียว ที่มีเส้นผ่านศูนย์กลางรู เพลา 10 และความกว้างของ รูสลัก, รูกุญแจ 4.0 มม. (ความสูง 1.8 มม.) โปรดระบุ NK10

โต๊ะวางชิ้นงาน ขนาดรู เกลียว
( สเปค จำเพาะรู เพลา: P·N·C)

DH7 รหัสรูแกน	M (เส้นเกลียวหยาบ)	การยึดแน่นที่แนะนำ แบบขันสกรู
12	M4	M4 × 3
13 to 17	M5	M5 × 4
18 to 30	M6	M6 × 5
31 to 45	M8	M8 × 6
46 to 65	M10	M10 × 8

ภาพรวม สเปค

วัสดุ ไทม์มิ่งพูลเล่ย์		กระบวนการเตรียมผิว
Pulley	หน้าแปลน

โลหะผสมอลูมิเนียม	โลหะผสมอลูมิเนียม	เคลียร์อะโนไดซ์

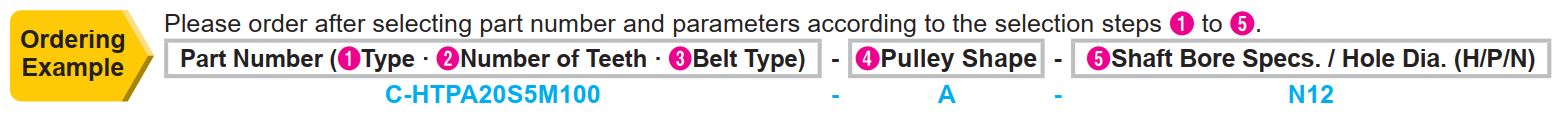

ตารางแสดงรายละเอียดจำเพาะ

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะของรู เพลา P เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	14	S5M100	A	5·6·6.35·8·10	22.28	21.32	26	16
		S5M150		10
	15	S5M100		5·6·8·10	23.87	22.91	28	18
		S5M150		8·10
	16	S5M100		5·6·6.35·8·10·12	25.46	24.5	32	20
		S5M150		8·10·12
		S5M250		10
	18	S5M100		6.35·8·10·12	28.65	27.69	33	22
		S5M150		8·10·12
	19	S5M100		6·8·10	30.24	29.28	36	24
	20			6·6.35·8·10· 12·13·14·15	31.83	30.87	36	24
		S5M150		6·6.35·8·10·11· 12·12.7·14·15
		S5M250		15
	22	S5M100		8·10·12	35.01	34.05	40	27
		S5M150		8·10·12·15
	24	S5M100		8·10·12·20	38.2	37.24	45	30
		S5M150		8·10·12·14·15
		S5M250		15
	25	S5M100		8·10·12·17	39.79	38.83	45	30
		S5M150		8·10·12·14· 15·18·20
	26	S5M100		8·10·14	41.38	40.42	48	35
		S5M150		8·10·12·14

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะของรู เพลา P เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	28	S5M100	A	8·10·12·14	44.56	43.6	48	35
		S5M150		8·10·12·12.7
		S5M250		15
	30	S5M100		10·12	47.75	46.79	52	36
		S5M150		10·12·15
	40	S5M100		10	63.66	62.7	67	50
		S5M150		20
	50	S5M100		12	79.58	78.62	87	67
		S5M150		25

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา H เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน	รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา H เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
C—HTPA	14	S5M100	A	6.35·10·12	22.28	21.32	26	16
	16			12	25.46	24.5	32	20
	20			16	31.83	30.87	36	24
	20	S5M150		10	31.83	30.87	36	24
	22	S5M100		16·21	35.01	34.05	40	27
	26	S5M100		23	41.38	40.42	48	35
	30	S5M150		32	47.75	46.79	52	36
	50	S5M250		42	79.58	78.62	87	67
	60	S5M100		60	95.49	94.53	99	80

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา H เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	20	S5M150	B	14	31.83	30.87	36	24
	30			10·16	47.75	46.79	52	36

สเปค โดยละเอียดมีอยู่ในเว็บไซต์อย่างเป็นทางการ

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา N เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	14	S5M100	A	8, 10, NK10	22.28	21.32	26	16
		S5M150		10
	15	S5M100		8, 10, NK10	33.87	22.91	28	18
		S5M150		8, NK10
	16	S5M100		8, 10, 11, 12, NK10	25.46	24.5	32	20
		S5M150		8, 10, 11, 12, NK10
		S5M250		12
	18	S5M100		8, 10, 11, 12, NK10	28.65	27.69	33	22
		S5M150		8, 10, 11, 12, NK10
		S5M250		12
	19	S5M100		8, 10, 11, 12, 14, NK10	30.24	29.28	36	24
		S5M150		10, 12, 14, 15
		S5M250		15
	20	S5M100		8, 10, 11, 12, 13, 14, 15, 16, NK10	31.83	30.87	36	24
		S5M150		8, 10, 11, 12, 13, 14, 15, 16, NK10
		S5M250		12, 14, 15, 16, NK10
	22	S5M100		8, 10, 11, 12, 14, 15, 16, NK10	35.01	34.05	40	27
		S5M150		8, 10, 11, 12, 13, 14, 15, 16, 17, 18, NK10
		S5M250		12, 14, 15, 17, 18
	24	S5M100		8, 10, 11, 12, 14, 15, 17, 19, 20, NK10	38.2	37.24	45	30
		S5M150		8, 10, 11, 12, 13, 14, 15, 16, 18, 19, 20, NK10
		S5M250		12, 14, 15, 16, 17, 19, 20
	25	S5M100		8, 10, 12, 14, 15, 16, 18, 19	39.79	38.83	45	30
		S5M150		8, 10, 11, 12, 14, 15, 16, 17, 18, 19, 20, NK10
		S5M250		10, 12, 14, 15, 16, 19, 20
	26	S5M100		8, 10, 12, 14, 15, 16, 20, NK10	41.38	40.42	48	35
		S5M150		8, 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, NK10
		S5M250		12, 14, 15, 16, 20, 22
	28	S5M100		8, 10, 12, 14, 16, 20, NK10	44.56	43.6	48	35
		S5M150		8, 10, 11, 12, 14, 15, 16, 17, 18, 19, 20, 22, NK10
		S5M250		12, 14, 15, 16, 18, 20
	30	S5M100		10, 12, 14, 15, 16, 20, NK10	47.75	46.79	52	36
		S5M150		10, 12, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, NK10
		S5M250		12, 14, 15, 16, 17, 18, 19, 20, 22, 25
	32	S5M100		10, 12, 14, 15, 28	50.93	49.97	55	40
		S5M150		10, 12, 14, 15, 16, 17, 18, 19, 20, 22, 25, NK10
		S5M250		12, 14, 15, 16, 19, 20, NK10
	34	S5M100		15	54.11	53.15	61	45
		S5M150		14, 15, 20, 30
		S5M250		20
	36	S5M100		14, 18	57.3	56.34	61	45
		S5M150		10, 12, 14, 15, 16, 20
		S5M250		15, 16, 17, 20, 22, 25, 30
	40	S5M100		10, 12, 14, 16, NK10	63.66	62.7	67	50
		S5M150		10, 12, 14, 15, 16, 19, 20, 22, 24, 30, 35
		S5M250		14, 15, 16, 18, 20, 22, 25
	44	S5M100		16	70.03	69.07	74	58
		S5M150		12, 15
		S5M250		20, 40
	48	S5M100		16	76.39	75.43	83	63
		S5M150		12, 14, 40
		S5M250		20

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา N เส้นผ่านศูนย์กลางรู d	P.D.	OD	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	50	S5M150	A	12, 15, 17, 20	79.58	78.62	87	67
		S5M250		20, 24, 32, 35
	60	S5M150		12, 22, 40	95.49	94.53	99	80
		S5M250		20, 25, 35
	72	S5M150		15, 19, 55	114.59	113.63	119	100
		S5M250		25, 30, 55

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	สเปกรู เพลา P เส้นผ่านศูนย์กลางรู d	P.D.	OD	D	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	14	S5M100	B	5·6.35·8	22.28	21.32	14	26	16
		S5M150		8
	15	S5M100		8	23.87	22.91	15	28	18
		S5M150		8
	16	S5M100		5·6.35·8·10	25.46	24.5	17	32	20
		S5M150		8
	18	S5M100		8·10	28.65	27.69	19	33	22
		S5M150		8
	20	S5M100		8·10·11	31.83	30.87	19	36	24
		S5M150		8·10
	22	S5M100		8·14	35.01	34.05	24	40	27
		S5M150		8·12.7·14
	24	S5M100		8	38.2	37.24	27	45	30
		S5M150		8·12·14
	25	S5M100		10	39.79	38.83	27	45	30
		S5M150		8
	28	S5M100		8	44.56	43.6	32	48	35
		S5M150		8
	30	S5M100		12	47.75	46.79	33	52	36
		S5M150		12·14
	36	S5M100		10	57.3	56.34	40	61	45

รหัสสินค้า			รูปทรง ไทม์มิ่งพูลเล่ย์	ข้อมูลจำเพาะรู เพลา N เส้นผ่านศูนย์กลางรู d	P.D.	OD	D	F	E
ประเภท	จำนวน ซี่, แถว, ชุด	ประเภท สายพาน
C—HTPA	16	S5M100	B	8	25.46	24.5	17	32	20
	18			8·10	28.65	27.69	19	33	22
	20			8·10	31.83	30.87	19	36	24
		S5M150		11·12
	22	S5M100		10·12	35.01	34.05	24	40	27
		S5M150		12
	24	S5M100		12·13	38.2	37.24	27	45	30
		S5M150		10·12·14
	25	S5M100		10·12·14·15	39.79	38.83	27	45	30
		S5M150		14·15
		S5M250		14
	26	S5M100		8·12·14·16·17	41.38	40.42	31	48	35
		S5M150		14
		S5M250		14
	28	S5M100		14·15·16	44.45	43.6	32	48	35
		S5M150		14
		S5M250		14
	30	S5M100		12·14·15·16	47.75	46.79	33	52	36
		S5M150		12·14·15·16
		S5M250		14
	32	S5M100		12·14·15·16· 18·19·20	50.93	49.97	37	55	40
		S5M150		14·19·20
		S5M250		20
	34	S5M150		19·25	54.11	53.15	40	61	45
		S5M250		14
	36	S5M100		14	57.3	56.34	40	61	45
		S5M150		15·20·25
		S5M250		15
	40	S5M150		15	63.66	62.7	47	67	50
	44			15	70.03	69.07	50	74	58
	50			25	70.58	78.62	63	87	67
		S5M250		25

สเปค โดยละเอียดมีอยู่ในเว็บไซต์อย่างเป็นทางการ

คุณสมบัติของสินค้า

■ การแยกความแตกต่างและการใช้ พูลเล่ย์/มู่เล่ย์/รอก ความคุ้มค่า MISUMI และผลิตภัณฑ์ มาตรฐาน MISUMI /ตัวอย่างการใช้งานของลูกค้า

	สินค้าใหม่	สินค้าที่มีอยู่
ตัวอย่างการใช้งาน
ข้อควรระวัง	โดยทั่วไปจะใช้ในกลไกการเคลื่อนที่แบบลูกสูบชักและการลำเลียงที่ไม่ต้องการความแม่นยำในการวางตำแหน่งสูงนัก	โดยทั่วไปจะใช้ในกลไกที่มักจะหมุนไปข้างหน้าและย้อนกลับ และต้องการความแม่นยำในการวางตำแหน่งและระยะคลอน
ความแม่นยำในการวางตำแหน่งซ้ำ ๆ (ค่าอ้างอิง)	ความแม่นยำปานกลาง (±0.1)	ความแม่นยำสูง (±0.05)

■ ประกอบในสถานที่ได้ง่ายขึ้น
· ไทม์มิ่งพูลเล่ย์ มิ่งซีรีส์ ความคุ้มค่า MISUMI มีมุมเอียงที่รู เพลา และ รูต๊าปเกลียว เพื่อการติดตั้งที่ง่ายดาย ข้อต่อลด เวลาในการประกอบลง 27% เมื่อเทียบกับ ไทม์มิ่งพูลเล่ย์ ไม่มุมเอียง
เวลาประกอบ ไทม์มิ่งพูลเล่ย์ MISUMI

※ ผลิตภัณฑ์ทั่วไปในตลาดคือผลิตภัณฑ์ประเภทเดียวกันที่บริษัทของเราซื้อแบบสุ่มจากตลาดออนไลน์หรือออฟไลน์
※ผลการทดสอบได้มาผ่านการทดสอบจากบริษัทของเราซึ่งเป็นเพียงข้อมูลอ้างอิงเท่านั้น

■ อายุการใช้งานของ สายพานไทม์มิ่ง ยาวนานขึ้น
· ไทม์มิ่งพูลเล่ย์ ซีรีส์ รุ่น ความคุ้มค่า MISUMI พร้อมการ งานขัด ที่ เกลียว ทำให้สวม สายพานไทม์มิ่ง ไม่ใช่เรื่องง่าย และมีราคาถูกในขณะที่เพิ่มอายุการใช้งานของ สายพานไทม์มิ่ง

สภาพของ สายพาน หลังการทดสอบ พูลเล่ย์สายพานไทม์มิ่ง โดยไม่มี การทําแชมเฟอร์ บนรู เกลียว:

มีเครื่องหมายการสึกหรอที่ชัดเจนจากรูเกลียว ฟัน เกลียว พูลเล่ย์ บน พื้นผิว ฟัน สายพาน

[เงื่อนไขการทดสอบ]
รายละเอียดจำเพาะของสายพาน: S5M
ความกว้างสายพาน: 150 มม.
จำนวน ซี่, แถว, ชุด ของ
พูลเล่ย์ ด้านขับ: 20
จำนวน ซี่, แถว, ชุด ของ
พูลเล่ย์ ฝั่งขับเคลื่อน: 60
อัตราเร็วในการหมุน: 3000 รอบต่อนาที
ความตึง (N): 160 N
เวลาทดสอบ: 24H

※ ปัญหาของผลิตภัณฑ์ทั่วไปในท้องตลาด

ข้อควรระวัง

พูลเล่ย์ ไทม์มิ่งรอกไทม์มิ่งสำหรับรู สเปค P (รูกลม + รู เกลียว ) หรือ N (รูกลม + รูสลัก, รูกุญแจ ลิ่ม) ไม่รวม สกรู ยึด และคุณสามารถซื้อได้จาก MISUMI ตามรุ่น สกรู ยึดที่แนะนำ

รอกไทม์มิ่งอาจไม่มี กระบวนการเตรียมผิว ในรู เพลา

รอกไทม์มิ่ง ตำแหน่ง รูสลัก, รูกุญแจ และ ฟัน ไม่ ยึดอยู่กับที่

วิธีการใช้งาน

Drawing แสดงตัวอย่างวิธีการใช้งาน	วิธีการใช้ล้อไทม์มิ่งและสายพานไทม์มิ่ง
	①การขับเคลื่อน ล้อ ขับเคลื่อนขับเคลื่อนด้วย ล้อ เพื่อส่งกำลัง
	②การขับเคลื่อนเชิงเส้น การเคลื่อนที่แบบลูกสูบจะทำผ่านสายพานไทม์มิ่งแบบฟันเฟือง

Drawing แสดงตัวอย่างวิธีการใช้งาน	วิธีการใช้ล้อไทม์มิ่งและสายพานไทม์มิ่ง
	③สายพานลำเลียง ชนิดแผ่นเพลท ถูกลำเลียงโดยสายพานไทม์มิ่งสองเส้น
	④การส่งแรงฉุด ชิ้นงานถูกหนีบและส่งโดย สายพาน

พูลเล่ย์/มู่เล่ย์/รอก ไทม์มิ่งแบบ S เหมาะสำหรับ สายพานไทม์มิ่ง มาตรฐาน MISUMI และ สายพานไทม์มิ่งซีรีส์ ความคุ้มค่า

ตัวอย่างการใช้งาน

ตัวอย่าง Drawing แสดงกลไกถ่ายโอนกลับชิ้นงานที่ออกแบบโดยใช้ไทม์มิ่งพูลเล่ย์จาก MISUMI

■ ชื่อกลไก
กลไกถ่ายโอนกลับชิ้นงาน

■ หน้าที่ของกลไก
หมุนชิ้นงานบนสายพานลำเลียง 90 องศา และถ่ายโอนไปยังกระบวนการถัดไป
ในขณะนี้ กลไกการจับยึดจะหมุน 180 องศา และไม่เปลี่ยนทิศทางของชิ้นงานที่สัมพันธ์กับทิศทางการลำเลียงในเวลาเดียวกันระหว่างการถ่ายโอน

■บทบาทของ ไทม์มิ่งพูลเล่ย์
การส่งของไทม์มิ่งพูลเล่ย์และสายพานไทม์มิ่งจะเปลี่ยนทิศทางการจัดวางชิ้นงานในขณะถ่ายโอนชิ้นงาน (ใช้ได้กับไทม์มิ่งพูลเล่ย์แบบ S และแบบ GT)

การใช้งานอุตสาหกรรม

เซมิคอนดักเตอร์	อุตสาหกรรมยานยนต์	โทรศัพท์สมาร์ท

ทางการแพทย์	อิเล็กทรอนิกส์และไฟฟ้า	หุ่นยนต์
