เกลียว ลูกดันสปริง สเตนเลส - บอล SUS/POM เกลียว M2-M16
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part 10 คลิกที่นี่
รายละเอียดสินค้า
- ลูกดันสปริงเหล็กกล้าไร้สนิมรุ่นประหยัด,บอลสเตนเลสและบอลพลาสติกPOM
- ชุดสินค้าประกอบด้วยรุ่น C-BMS, C-BSX, C-BSM C-NBSM และ C-NBSX
- วัสดุหลักของลูกดันสปริง: สเตนเลส SUS304
- วัสดุลูกบอล: สแตนเลส SUS304 และ POM
- วัสดุสปริง: สแตนเลส SUS304
- วิธีการติดตั้งลูกดันสปริง: สกรู (หกเหลี่ยม)
- ขนาดเกลียวหยาบ (M): 2, 3, 4, 5, 6, 8, 10 12 และ 16
- ลูกดันสปริงเหมาะสำหรับอุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์อื่นๆ ที่มีความต้องการคุณภาพพื้นผิวสูง
- สำหรับลูกดันสปริงรุ่นนี้เป็นสินค้ากลุ่มMISUMI Economy ที่ไม่มีการทาสีและทำสีที่ตัวชิ้นงาน
สินค้า Economy ลูกดันสปริงเกลียว
ลูกยางดันลูกสแตนเลสคุณภาพสูง
- มีเสปคสินค้าที่หลากหลายสำหรับความต้องการที่แตกต่างกัน
- วัสดุสแตนเลสคุณภาพสูง
- เหมาะสำหรับอุปกรณ์ที่มีความต้องการพื้นผิวสูง
- โครงสร้างเรียบง่ายพร้อมจังหวะคงที่
- คุ้มค่าด้วยตัวเลือกการติดตั้งที่ยืดหยุ่น
มาตรฐาน MISUMI
ราคาถูกกว่า
สินค้าหลากหลาย
ฟรี 3D CAD
ภาพรวมของสินค้า
· ผลิตภัณฑ์ซีรีส์นี้คือ ลูกดันสปริง สปริงซีรีส์ ความคุ้มค่า จาก MISUMI ซึ่งเป็น รุ่นมาตรฐาน สเตนเลส ที่มีเกลียวหยาบ หยาบ เหลี่ยม ผลิตในประเทศจีน และสามารถนำมาใช้กันอย่างแพร่หลายในอุปกรณ์และ อุปกรณ์จับยึด (Tooling) และ วัสดุจับยึด/ ฟิกซ์เจอร์ งานละเอียด ต่ำและปานกลาง
· ลูกดันสปริง หรือที่รู้จักกันในชื่อ สกรูตัวหนอน ตัวหนอนบอลพอยต์ สกรู บอล การวางตำแหน่ง ลูกสัมผัส ส สกรู สปริง ขัน เหล็กกล้า ฯลฯ สามารถใช้สำหรับ การวางตำแหน่ง ชั่วคราวและการปรับดัชนีของชิ้นงาน โดยอาศัย สปริง เพื่อดันออก บอลหน้าผ่าน สโตรค/ระยะเคลื่อนที่ ยึดอยู่กับที่
· ลูกดันสปริง หรือที่รู้จักกันในชื่อ สกรูตัวหนอน ตัวหนอนบอลพอยต์ สกรู บอล การวางตำแหน่ง ลูกสัมผัส ส สกรู สปริง ขัน เหล็กกล้า ฯลฯ สามารถใช้สำหรับ การวางตำแหน่ง ชั่วคราวและการปรับดัชนีของชิ้นงาน โดยอาศัย สปริง เพื่อดันออก บอลหน้าผ่าน สโตรค/ระยะเคลื่อนที่ ยึดอยู่กับที่

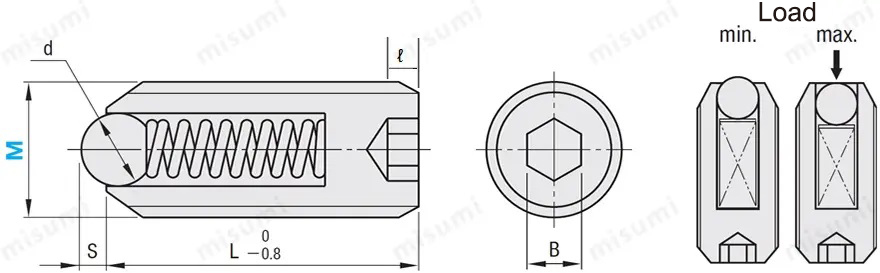

Drawing บอกขนาด
TYPE: EL □ □ □ □
สเปคของวัสดุ
| ชนิด | ตัวเครื่อง | ลูกบอล | สปริง | |||
 วัสดุ | วัสดุ |  ความแข็ง | วัสดุ | |||
| ประเภทลูกส สเตนเลส | โหลดน้ำหนักเบา พิเศษ | C-BMS | SUS304 | SUS304 | — | SUS304 |
| โหลดน้ำหนักเบา | C-BSM | |||||
| รับโหลดมาก | C-BSX | |||||
| E-LBSZF | SUS440C | 55HRC or more | ||||
| ประเภทลูก เรซิ่น | โหลดน้ำหนักเบา พิเศษ | E-LNBSS | SUS304 | POM | — | SUS304 |
| โหลดน้ำหนักเบา | C-NBSM | |||||
| รับโหลดมาก | C-NBSX | |||||
| E-LNBSZ | ||||||
ตารางแสดงรายละเอียดจำเพาะ
| รหัสสินค้า | d | S | L | ℓ | B | โหลดน้ำหนักเบา พิเศษ (เฉพาะลูก สเตนเลส เท่านั้น) | โหลดน้ำหนักเบา | รับโหลดมาก | |||||||
 ประเภท |  OD M(เกลียวหยาบ) |  ปริมาณในแพ็ค | ลูกบอลสเตนเลส | ลูกบอล เรซิ่น | โหลด (N) | โหลด (N) | โหลด (N) | ||||||||
| โหลดน้ำหนักเบา พิเศษ โหลดหนัก | โหลดน้ำหนักเบา | ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | ||||||||
| C-BMS ( ลูก สเตนเลส โหลดน้ำหนักเบา เป็นพิเศษ ) C-BSM ( ลูก สเตนเลส โหลดน้ำหนักเบา) C-BSX (ลูก สเตนเลส โหลดหนัก) C-NBSM ( บอล เรซิ่น โหลดน้ำหนักเบา) C-NBSX ( ลูก เรซิ่น โหลดหนัก) | 3 | 20P | 10P | 1.5 | 0.5 | 8 | 2 | 1.5 | — | — | 1.5 | 3 | 2 | 5 | |
| 4 | 2.38 | 0.8 | 10 | 3 | 2 | 1 | 3 | 2 | 5 | 5 | 20 | ||||
| 5 | 3 | 1 | 12 | 3 | 2.5 | 2 | 4 | 3 | 10 | 5 | 20 | ||||
| 6 | 10P | 3.5 | 1.2 | 12 | 4.5 | 3 | 3 | 5 | 5 | 15 | 10 | 30 | |||
| 8 | 5 | 1.6 | 1.7 | 16 | 5.5 | 4 | 4 | 7 | 7 | 20 | 15 | 50 | |||
| 10 | 6 | 2 | 2.1 | 5 | 5 | — | — | 9 | 25 | 20 | 60 | ||||
| 12 | 8 | 2.6 | 2.8 | 20 | 5.5 | 6 | — | — | 10 | 30 | 25 | 100 | |||
| 16 | 10 | 3.3 | 3.5 | 25 | 8 | 8 | — | — | 15 | 50 | 40 | 120 | |||
ลูก สเตนเลส C-BMS โหลดน้ำหนักเบา เป็นพิเศษสำหรับ OD M4 ถึง M8 เท่านั้น| รหัสสินค้า | ปริมาณในแพ็ค | d | S | L | ℓ | B | โหลดน้ำหนักเบา พิเศษ | รับโหลดมาก | |||
| ประเภท | OD M (เกลียวหยาบ) | โหลด (N) | โหลด (N) | ||||||||
| ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | ||||||||
| (ลูกบอลเหล็ก) E-LBSZF (ลูกบอล เรซิ่น ) E-LNBSS E-LNBSZ | *3 | 10P | 1.5 | 0.4 | 7 | 1 | 1.5 | 0.3 | 0.64 | 1.5 | 2.9 |
| 4 | 2.38 | 0.8 | 9 | 1.5 | 2 | 0.6 | 1.6 | 3.9 | 9.8 | ||
| 5 | 3 | 1.1 | 12 | 2 | 2.5 | 1 | 3.12 | 4.9 | 19.6 | ||
| 6 | 3.5 | 1.2 | 13 | 2.5 | 3 | 1.6 | 4.85 | 9.8 | 29.4 | ||
| 8 | 5 | 1.7 | 16 | 2.5 | 4 | 2.4 | 6.36 | 12.7 | 39.2 | ||
| 10 | 6 | 2.2 | 16 | 3 | 5 | 3 | 8.1 | 18.6 | 49 | ||
| 12 | 8 | 2.7 | 20 | 3 | 6 | 3.5 | 9.68 | 19.6 | 58.8 | ||
| 16 | 5P | 10 | 3.7 | 25 | 3 | 8 | 5.7 | 15.8 | 29.4 | 98 | |
คุณสมบัติของสินค้า
·เปรียบเทียบกับผลิตภัณฑ์ที่นำเข้าก่อนหน้านี้ผลิตภัณฑ์ซีรีส์นี้ผลิตในประเทศจีนโดยมีต้นทุนที่ต่ำกว่ามากและราคาขายต่อหน่วยโดยเฉลี่ยลดลง 75%
· มี สเปค ที่สมบูรณ์ ซึ่งสามารถตอบสนองความต้องการของขนาด ความยาว และน้ำหนักได้หลากหลาย

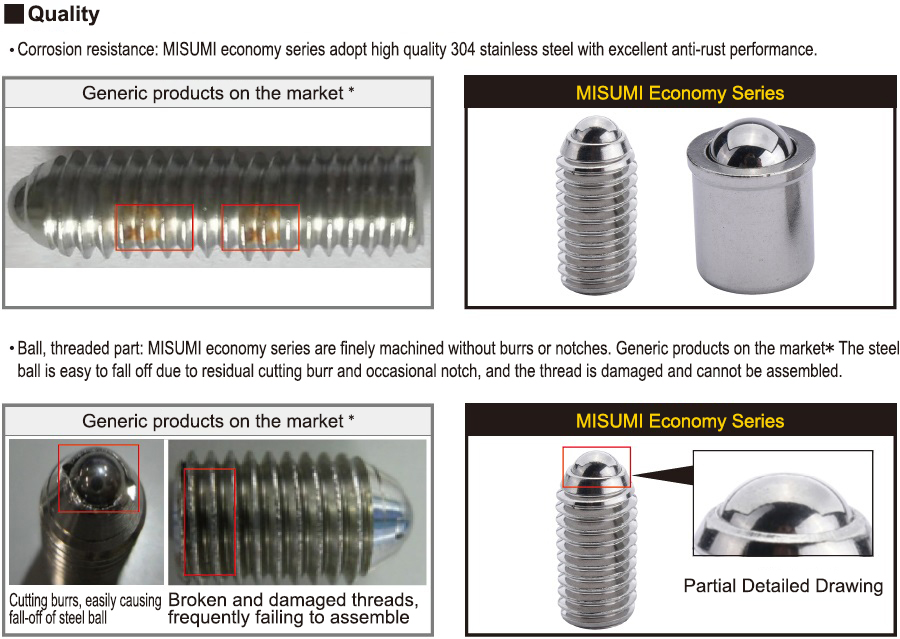

· ทำจาก สเตนเลส ทั้งหมดโดยไม่ต้อง การทำสี/การทาสี/การพ่นสี และระบายสี จึงเหมาะสำหรับอุปกรณ์ที่มีความต้องการ พื้นผิว สูง
·เนื่องจากไม่มี ร่อง ประแจที่ ปลาย โปรดใช้ ลูกดันสปริง กับประแจอัลเลน
· ลูกดันสปริง มีโครงสร้างเรียบง่าย: สปริง ภายในผลักลูกบอลด้านหน้าออกทาง สโตรค/ระยะเคลื่อนที่ ยึดอยู่กับที่ ที่ และสามารถปล่อยได้โดยการกดลูกบอลเข้าไปต้านแรงยืดหยุ่น
· การติดตั้ง ยืดหยุ่น: เหมาะสำหรับกลไกการ ระบบเคลื่อนที่แนวเส้นตรง อุปกรณ์ระบบเคลื่อนที่แบบหมุน ที่ต้องการ การวางตำแหน่ง พลั้งเจอร์/เหล็กดัน สามารถติดตั้งได้โดยใช้เกลียวทั่วไป ซึ่งช่วยให้ประกอบและถอดประกอบได้สะดวก
·เหมาะสำหรับการจัดทำดัชนีการกำหนดตำแหน่งขีด จำกัด การหยุดและโอกาสอื่น ๆ
· สามารถปรับ สโตรค/ระยะเคลื่อนที่ ได้แบบละเอียดตามความลึก ชนิดเกลียวใน

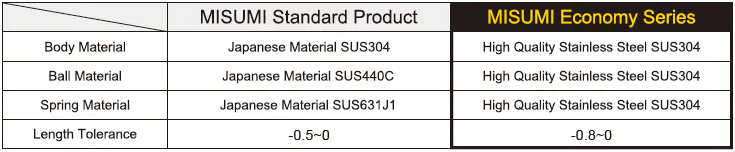

■ ความแตกต่างระหว่าง ลูกดันสปริง ความคุ้มค่า ซีรีส์ราคาประหยัด MISUMI และ ผลิตภัณฑ์ มาตรฐาน MISUMI
· สำหรับ ลูกดันสปริง ความคุ้มค่า รีส์ MISUMI (ยกเว้นสังกะสี) ตัวเครื่อง ลูกปืน และ สปริง ทำจาก สเตนเลส คุณภาพสูงโดยไม่ต้อง การทำสี/การทาสี/การพ่นสี และระบายสี และเหมาะสำหรับอุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ และอุปกรณ์อื่น ๆ ที่มีความต้องการ พื้นผิว สูง
· มี สเปค ที่สมบูรณ์ ซึ่งสามารถตอบสนองความต้องการของขนาด ความยาว และน้ำหนักได้หลากหลาย
· ทำจาก สเตนเลส ทั้งหมดโดยไม่ต้อง การทำสี/การทาสี/การพ่นสี และระบายสี จึงเหมาะสำหรับอุปกรณ์ที่มีความต้องการ พื้นผิว สูง
·เนื่องจากไม่มี ร่อง ประแจที่ ปลาย โปรดใช้ ลูกดันสปริง กับประแจอัลเลน
· ลูกดันสปริง มีโครงสร้างเรียบง่าย: สปริง ภายในผลักลูกบอลด้านหน้าออกทาง สโตรค/ระยะเคลื่อนที่ ยึดอยู่กับที่ ที่ และสามารถปล่อยได้โดยการกดลูกบอลเข้าไปต้านแรงยืดหยุ่น
· การติดตั้ง ยืดหยุ่น: เหมาะสำหรับกลไกการ ระบบเคลื่อนที่แนวเส้นตรง อุปกรณ์ระบบเคลื่อนที่แบบหมุน ที่ต้องการ การวางตำแหน่ง พลั้งเจอร์/เหล็กดัน สามารถติดตั้งได้โดยใช้เกลียวทั่วไป ซึ่งช่วยให้ประกอบและถอดประกอบได้สะดวก
·เหมาะสำหรับการจัดทำดัชนีการกำหนดตำแหน่งขีด จำกัด การหยุดและโอกาสอื่น ๆ
· สามารถปรับ สโตรค/ระยะเคลื่อนที่ ได้แบบละเอียดตามความลึก ชนิดเกลียวใน
■ ความแตกต่างระหว่าง ลูกดันสปริง ความคุ้มค่า ซีรีส์ราคาประหยัด MISUMI และ ผลิตภัณฑ์ มาตรฐาน MISUMI
· สำหรับ ลูกดันสปริง ความคุ้มค่า รีส์ MISUMI (ยกเว้นสังกะสี) ตัวเครื่อง ลูกปืน และ สปริง ทำจาก สเตนเลส คุณภาพสูงโดยไม่ต้อง การทำสี/การทาสี/การพ่นสี และระบายสี และเหมาะสำหรับอุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ และอุปกรณ์อื่น ๆ ที่มีความต้องการ พื้นผิว สูง
วิธีการใช้งาน
เมื่อติดตั้งบน แผ่นบาง สามารถขัน ลูกดันสปริง ให้แน่นโดยใช้ น๊อตตัวเมีย
ข้อควรระวัง
·เนื่องจากไม่มี ร่อง ประแจที่ ปลาย ให้ขันด้วยประแจหกเหลี่ยมผ่านรูหกเหลี่ยมที่หาง
·ค่าของ สโตรค/ระยะเคลื่อนที่ (S) ขนาด ร่อง (B) และ โหลดไฟฟ้า ใช้สำหรับการอ้างอิงเท่านั้นและไม่รับประกัน
·ไม่มีการป้องกันการคลายตัว
·ค่าของ สโตรค/ระยะเคลื่อนที่ (S) ขนาด ร่อง (B) และ โหลดไฟฟ้า ใช้สำหรับการอ้างอิงเท่านั้นและไม่รับประกัน
·ไม่มีการป้องกันการคลายตัว
