Mounting Plates For Aluminum Frames

แบรนด์ :

MISUMI

ข้อควรระวัง

ผลิตภัณฑ์ใหม่ประเภทประหยัด มาตรฐานยุโรป มีขนาดต่างกันสามารถใช้ร่วมกับโปรไฟล์ประเภทเศรษฐกิจ มาตรฐานยุโรป ขึ้นต้นด้วย L เท่านั้น
ดาวน์โหลดฟรี! >>แค็ตตาลอกบนเว็บไซต์ Economy Series ver2023 (TH-EN)_Part17 คลิกที่นี่

รายละเอียดสินค้า

แผ่นยึดหรือฐานรองสำหรับอลูมิเนียมโปรไฟล์เป็นสินค้าราคาประหยัด มีราคาถูกกว่าสินค้ามาตรฐานของ MISUMI มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ รุ่น : 8 และ 10
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ ขนาด : 3060, 6060, 4080, 4590, 8080, 9090, 50100 และ 100100
● วัสดุ : อลูมิเนียมอัลลอยด์
● การปรับปรุงผิวชิ้นงาน : ไม่มี
[การใช้งาน]
แผ่นยึดหรือฐานรอง มักติดตั้งร่วมกับโปรไฟล์อลูมิเนียมที่มีการใช้ร่วมกับเครื่องจักรในอุตสาหกรรม

ภาพรวมของสินค้า

ฐานรอง แบบพิเศษรุ่น ความคุ้มค่า สำหรับโปรไฟล์การอัดขึ้น อะลูมิเนียม เหมาะสำหรับ การเชื่อมต่อสายไฟ พุก และ ลูกล้อ สเปค

แคตตาล็อกชิ้นส่วน เฟรม อุตสาหกรรม ประเภทประหยัด P32

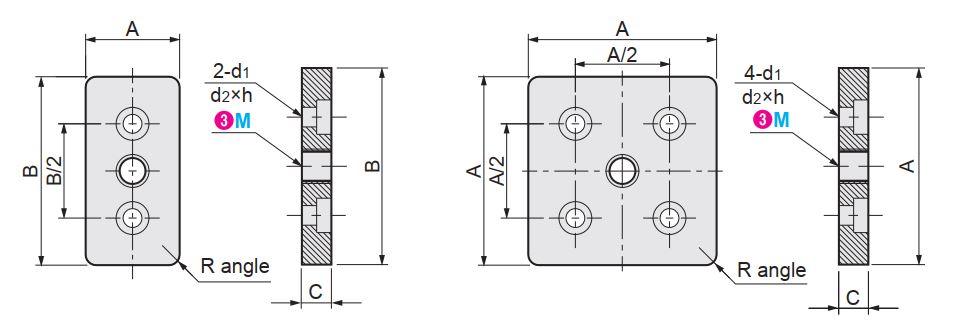

ดรออิ้งบอกขนาด

แคตตาล็อกชิ้นส่วน เฟรม อุตสาหกรรม ประเภทประหยัด P35

วัสดุ: โลหะผสมอลูมิเนียม

กระบวนการชุบผิว: ไม่มี

ตารางสเปค

รหัสสินค้า		สกรูปรับตำแหน่ง M	A	B	C	M	d₁	d₂	h	ใช้ สลักเกลียว แล้ว
ชนิด	ส่วนของโปรไฟล์									โบลท์	ปริมาณ
GFEL	3060	10	30	60	12.3	10	8.7	12.9	7	8-16	2
	6060	12	60	—	12.1	12		13.1	8		4
	4080		40	80			8.9	14	8.3		2
	4590		45	90	15		13	18	7	12-25
	8080		80	—	12.1		9	14	8.3	8-20	4
	9090	16	90		15	16	13	20	10	12-25
	50100		50	100							2
	100100	20	100		20	20					4

คุณสมบัติผลิตภัณฑ์

(1) ผลิตภัณฑ์ โปรไฟล์ มาตรฐานยุโรป ซึ่งแตกต่างจากผลิตภัณฑ์ มาตรฐาน JIS
(2) ฐานรอง สำหรับการอัดขึ้น อะลูมิเนียม เหมาะสำหรับ การเชื่อมต่อสายไฟ พุก และ ลูกล้อ

ข้อควรระวัง

(1) ผลิตภัณฑ์ นี้เป็น อุปกรณ์เสริม พิเศษสำหรับโปรไฟล์ มาตรฐานยุโรป ซึ่งไม่สามารถใช้กับผลิตภัณฑ์โปรไฟล์ มาตรฐาน JIS
(2) ฐานรอง สำหรับการอัดขึ้น อะลูมิเนียม ที่มีโปรไฟล์ต้องแยกจากกัน
