อลูมิเนียมเฟรม ซีรี่ส์ 6 โค้งงอ 90 องศา สำหรับเข้ามุม

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เฟรม อะลูมิเนียม โค้งงอ 90 องศา รัศมีเข้ามุม 140 มม.

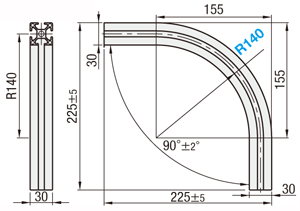

Drawing ระบุขนาดอะลูมิเนียมโปรไฟล์

HFSMGQ

เฟรมอะลูมิเนียม ซีรีส์ 6 ส่วนมุมโค้ง 90 องศา: รูปภาพที่เกี่ยวข้อง

6 ซีรีส์

*ไม่มีกฎเกณฑ์ความคลาดเคลื่อนสำหรับอะลูมิเนียมโปรไฟล์ที่มีความยาวคงที่

[ ! ]เนื่องจากกระบวนการดัดงอเกิดขึ้นหลังการบำบัดด้วยอะลูไมต์ส่วนที่โค้งงอจึงอาจเปลี่ยนเป็นสีขาว
*ร่องอะลูมิเนียมโปรไฟล์จะผิดรูปตรงส่วนที่เฟรมงอ และความกว้างของร่องจะแคบลง.
ส่งผลให้ส่วนที่ผ่านร่อง เช่น น็อต จะไม่สามารถลอดผ่านได้

[ M ] วัสดุอะลูมิเนียมโปรไฟล์ : A6005CSS-T5
[ S ] การรักษาพื้นผิวอะลูมิเนียมโปรไฟล์ : การเคลือบอลูไมต์สีขาว

[ ! ]หาก R=140 ร่องอะลูมิเนียมโปรไฟล์จะผิดรูปตรงส่วนที่เฟรมงอ และความกว้างของร่องจะแคบลง
ดังนั้นส่วนที่ผ่านร่องอะลูมิเนียมโปรไฟล์ เช่น น็อต จะไม่สามารถลอดผ่านได้

ตารางข้อมูลจำเพาะอะลูมิเนียมโปรไฟล์

รุ่น	−	R
HFSMGQ6-3030	−	R140

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	R	ความกว้างของร่อง	มวล กก	พื้นที่หน้าตัด ม ม. ²	วินาทีที่สองของพื้นที่ mm ⁴
					ℓx	ℓy
HFSMGQ6−3030	140	8	0.8	333	2.83× ¹⁰⁴	2.83× ¹⁰⁴

ตัวอย่างการใช้งานอะลูมิเนียมโปรไฟล์

・วิธีการขยายเฟรมดัด

ข้อมูลทางเทคนิคของอะลูมิเนียมโปรไฟล์

■ วิธีคำนวณความสามารถในการรับน้ำหนักของอะลูมิเนียมโปรไฟล์
ลูกค้ามีหน้าที่คำนวณข้อมูลความสามารถในการรับน้ำหนักที่ระบุไว้ในข้อมูลทั่วไปของอะลูมิเนียมโปรไฟล์และพิจารณาว่าจะสามารถใช้งานได้หรือไม่

ตารางแนะนำความแข็งแรงของอะลูมิเนียมโปรไฟล์ม (น้ำหนักที่แนะนำที่อนุญาต,โหลดแบบเข้มข้น, โหลดที่กระจายสม่ำเสมอ)
สูตรการคำนวณความแข็งแรงของอะลูมิเนียมโปรไฟล์ (สูตรคำนวณการโก่งตัว, โหลดการโก่งงอ,โมดูลัสส่วน)
