อลูมิเนียมเฟรม ซีรี่ส์ 8 โค้งงอ 90 องศา สำหรับเข้ามุม
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เฟรม อะลูมิเนียม โค้งงอ รัศมี 140 มม. ร่อง กว้าง 10 มม.

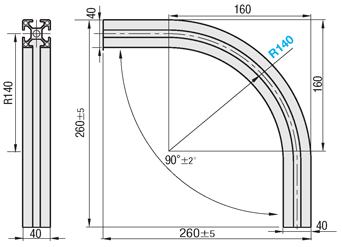

Drawing ระบุขนาดอะลูมิเนียมโปรไฟล์
HFS (อะลูมิเนียมโปรไฟล์รุ่นมาตรฐาน)
[ ! ]เนื่องจากกระบวนการดัดงอจะดำเนินการหลังการบำบัดด้วยอะลูไมต์ ส่วนที่โค้งงออาจเปลี่ยนเป็นสีขาว
[ ! ]ร่องอะลูมิเนียมโปรไฟล์จะผิดรูปตรงส่วนที่เฟรมงอ และความกว้างของร่องจะแคบลง ส่งผลให้ส่วนที่ผ่านร่อง เช่น น็อต จะไม่สามารถลอดผ่านได้
[ ! ]เนื่องจากกระบวนการดัดงอจะดำเนินการหลังการบำบัดด้วยอะลูไมต์ ส่วนที่โค้งงออาจเปลี่ยนเป็นสีขาว
[ ! ]ร่องอะลูมิเนียมโปรไฟล์จะผิดรูปตรงส่วนที่เฟรมงอ และความกว้างของร่องจะแคบลง ส่งผลให้ส่วนที่ผ่านร่อง เช่น น็อต จะไม่สามารถลอดผ่านได้
[ M ] วัสดุอะลูมิเนียมโปรไฟล์ : A6005CSS-T5
[ S ] การรักษาพื้นผิวอะลูมิเนียมโปรไฟล์ : การเคลือบอลูไมต์สีขาว
[ S ] การรักษาพื้นผิวอะลูมิเนียมโปรไฟล์ : การเคลือบอลูไมต์สีขาว
ตารางข้อมูลจำเพาะอะลูมิเนียมโปรไฟล์
| รุ่น | − | R |
| HFSMGQ8−4040 | − | ฿140 |
・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | R | ความกว้างของร่อง | มวล กก | พื้นที่หน้าตัด ม ม. 2 | วินาทีที่สองของพื้นที่ mm 4 | |
| ℓx | ℓy | |||||
| HFSMGQ 8−4040 | 140 | 10 | 1.2 | 640 | 10.4× 104 | 10.4× 104 |
