ผลิตภัณฑ์ ลูกบอลลำเลียง ตัดแบบติดหน้าแปลน (สำหรับระบายขยะ)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

รวมถึงรูระบาย ของเสีย / แผ่นสลิท ที่ให้เศษวัสดุใดๆ ภายในถูกระบายออกไป

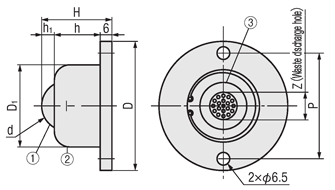

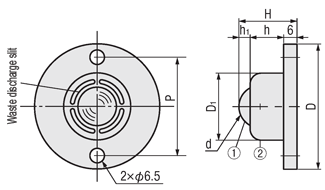

BCFH (สำหรับทุกทิศทาง)	BCSF (ทิศทางลง)

[ ! ] BCFH สามารถใช้ได้ทั้งแนวตั้งและแนวนอน

[M] วัสดุ				[S] กระบวนการเตรียมผิว
(1) ลูกหลัก	(2) ปก	(3) บอดี้หลัก	ลูกบอลรอง	(2) ปก	(3) บอดี้หลัก
SUJ2	A6061	SCM415	SUJ2	อะโนไดซ์ (ฟิล์ม ออกไซด์)	ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า

โต๊ะวางชิ้นงาน สเปค

รหัสรุ่น/ Part number

BCSF50

รหัสรุ่น/ Part number		D	D₁	ง	H	ชม.	ห _.1	P	Z	ทิศทางการติดตั้ง	ของเสีย รูระบายน้ำ	พิกัดน้ำหนัก นิวตัน(กก.)
พิมพ์	เบอร์
BCFH	50	56	30	19.05	26	15	5	44	11	*ทุกทิศทาง	ด้านล่าง	588 (60)
	120	66	42	25.40	36	23.5	6.5	54	14			1,470 (150)
BCSF	50	56	30	19.05	26	15	5	44	—	หันลงล่าง	หัว	588 (60)
	120	66	42	25.40	36	23.5	6.5	54	—			1,470 (150)

*โปรดทราบว่า กลไก การกำจัด ของเสีย จะทำงานได้เฉพาะเมื่อติดตั้งแบบหงายขึ้นเท่านั้น

สเปค / ภาพรวม

คุณสมบัติ การกำจัด ของเสีย ช่วยให้คุณใช้งานได้ทุกทิศทาง ขึ้น ลง ซ้าย หรือขวา

คุณประสบปัญหาต่อไปนี้หรือไม่?

ฉบับที่ 1: คุณต้องการใช้ ลูกบอลลำเลียง ในทิศทางต่างๆ

ฉบับที่ 2: การหมุนจะช้าลงเมื่อ ของเสีย เข้าไปใน ลูกบอลลำเลียง

ลองใช้โซลูชั่นของเรา

การแก้ปัญหาที่ 1:: สามารถใช้งานในรูปแบบใดก็ได้ ทั้งหงายหน้าหรือคว่ำหน้า จึง ตำแหน่ง ได้อย่างอิสระ

สารละลาย ที่ 2:: คุณสมบัติ การระบาย ของเสีย ช่วยเพิ่มอายุการใช้งานของผลิตภัณฑ์และลดระยะเวลา งานซ่อมบำรุง เมื่อเปรียบเทียบกับผลิตภัณฑ์ทั่วไป

โครงสร้างรูระบายน้ำ ของเสีย

ประสบความสำเร็จใน สารละลาย เชิงนวัตกรรมในการกำจัด ของเสีย

พร้อม แผ่นสลิท ระบายฝุ่น หัว

ลูกบอลลำเลียง - ชนิดที่มีการยึดติด หน้าแปลน แบบกัด (การระบายขยะ): รูปภาพที่เกี่ยวข้อง

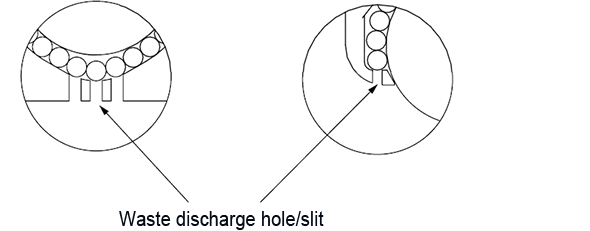

[ขยายภาพรูระบาย ของเสีย ]

ลูกบอลลำเลียง (ลูกบอลลำเลียง แบบบด) ที่มีรูระบาย ของเสีย จะไม่รับ โหลดไฟฟ้า บน พื้นผิว รับลูกบอลขนาดเล็กที่อยู่ใต้ลูกบอลขนาดใหญ่โดยตรง
โครงสร้างนี้ช่วยให้มีรูระบาย ของเสีย จำนวนมากในจุดที่ต่ำที่สุดของ ตัวเครื่อง หรือ แผ่นสลิท ระบาย ของเสีย ในจุดสูงสุดของ ตัวเครื่อง
มี ตัดแต่งขึ้นรูปด้วยเครื่องจักร รูในพื้นที่ หน้าสัมผัส ลูกบอลที่มีขนาดเล็กลง ซึ่งถือว่าทำได้ยากสำหรับโครงสร้างทั่วไป ทำให้สามารถระบายเศษวัสดุและน้ำที่เข้าไปภายในโครงสร้างออกไปได้ เพื่อให้การหมุนยังคงดำเนินไปได้อย่างราบรื่น
