ลูกเบี้ยวติดตั้งบนเพลา - แยกตลับลูกปืนได้

ลูกกลิ้งลูกเบี้ยวเป็นระบบตลับลูกปืนที่มีขนาดกะทัดรัดและมีความแข็งแรงสูง สามารถใช้เป็นลูกกลิ้งนำทางสำหรับจานขัดหัวล็อคและระบบเคลื่อนที่แนวเส้นตรงได้
เนื่องจากแหวนรอบนอกหมุนในขณะที่สัมผัสโดยตรงกับพื้นผิวที่มันวิ่ง จึงได้รับการออกแบบให้สามารถทนต่อโหลดไฟฟ้าแบบกระแทกได้
นอกจากนี้ แหวนรอบนอกยังติดตั้งลูกปืนเข็มงานละเอียด (ชนิดมาตรฐาน) พร้อมรังลูกปืน เพื่อให้ประสิทธิภาพการหมุนที่ยอดเยี่ยม และรองรับการหมุนด้วยความเร็วสูง
โรลเลอร์ฟอลโลเวอร์แบ่งออกเป็น 2 ประเภท คือ แบบแยกชิ้นได้ (แหวนใน, วงแหวนนอก และแหวนล็อคสามารถแยกออกจากกันได้) และแบบแยกชิ้นไม่ได้ (แหวนล็อคถูกกดติดกับแหวนในและไม่สามารถแยกออกได้)
วงแหวนนอกมี 2 รูปทรง คือ ทรงกลมและทรงกระบอก วงแหวนนอกทรงกลมสามารถดูดซับการเปลี่ยนรูปของศูนย์กลางเพลาได้ดีกว่า ซึ่งช่วยลดโหลดไฟฟ้าที่เยื้องศูนย์
ผลิตภัณฑ์เหล่านี้มีการใช้งานที่หลากหลาย เช่น กลไกลูกเบี้ยวในเครื่องมือกลอัตโนมัติและเครื่องจักรเฉพาะทาง อุปกรณ์จัดการต่างๆ อุปกรณ์ลำเลียง เครื่องเข้าเล่มหนังสือ เครื่องเปลี่ยนเครื่องมือสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ เครื่องเปลี่ยนพาเลท เครื่องพ่นสีอัตโนมัติ และรถโฟล์คลิฟท์แบบเลื่อนในโกดังอัตโนมัติ เป็นต้น


สำหรับลูกกลิ้งลูกเบี้ยวแบบถอดแยกได้ กรุณาอ้างอิงตารางด้านล่าง (เหมือนกับตารางสเปค) เพื่อใช้ในการเลือก:

■ ชนิดพร้อมแหวนล็อค

ชนิด			เส้นผ่านศูนย์กลางภายนอกของโรเลอร์ D	ก	โรเลอร์ กว้าง B	B1	r	โหลดพิกัดพื้นฐาน				โหลดที่รางสามารถรับได้ (kN)		*ความเร็วสูงสุด (รอบต่อนาที)	น้ำหนัก (กรัม)
								ตลับลูกปืนเหล็กกล้า		สเตนเลส
ชนิด	เส้นผ่านศูนย์กลางรูในของโรลเลอร์ d	ความเผื่อขนาดเส้นผ่านศูนย์กลางรูใน						C (ไดนามิก) kN	Cor (สแตติก) kN	C (ไดนามิก) kN	Cor (สแตติก) kN	ชนิดผิวโค้ง	ชนิดทรงกระบอก
ไม่มีซีลแหวน C-NASTZ C-NASTFZ E-NASTZS E-NASTFZS พร้อมซีลแหวน E-NFASTZ E-NFASTFZ E-NFASTZS E-NFASTFZS	6	0 -0.008	19	15	13.8	14	0.3	3.3	3.64	3.03	3.34	1.1	2.82	16000 (11200)	24.5
	8		24	18			0.6	4.54	4.71	4.18	4.33	1.49	3.61	13600 (9520)	39
	10		30	23	15.8	16	1	7.76	7.74	7.14	7.11	1.96	5.49	12000 (8400)	65
	12		32	25			1	8.32	8.72	7.65	8.02	2.19	5.88	10400 (7280)	75
	15		35	30			1	9.84	11.44	9.05	10.52	2.51	6.43	8000 (5600)	83
	17		40	33	19.8	20	1	13.92	16.72	12.8	15.38	2.98	9.44	7600 (5320)	135
	20	0 -0.01	47	37			1	15.36	19.6	14.13	18.03	3.69	11.04	6800 (4760)	195
	25		52	43			1	16.56	22.72	15.23	20.9	4.23	12.24	5600 (3920)	225
	30	0 -0.012	62	50.5	24.8	25	1	24.24	36.32	22.3	33.41	5.33	17.68	4400 (3080)	400

C-NASTZ15/17/20/25/30, C-NASTFZ25/30 ยังไม่เปิดจำหน่ายชั่วคราว
* สำหรับรุ่นที่มีแหวนซีล กรุณาอ้างอิงค่าพารามิเตอร์ในวงเล็บ ()
kgf = N × 0.101972
ผลิตภัณฑ์ C-NASTZ และ C-NASTFZ จะไม่มีการเติมจาระบีล่วงหน้า กรุณาเติมจาระบีขณะติดตั้ง

■ ชนิดไม่มีแหวนล็อค

ชนิด			เส้นผ่านศูนย์กลางภายนอกของโรเลอร์ D	dr	โรเลอร์ กว้าง B	B1	r	โหลดพิกัดพื้นฐาน				โหลดที่รางสามารถรับได้ (kN)		อัตราความเร็วรอบสูงสุด (rpm)	น้ำหนัก (กรัม)
								ตลับลูกปืนเหล็กกล้า		สเตนเลส
ชนิด	ขนาดเส้นผ่านศูนย์กลางรูในของโรเลอร์	ความเผื่อขนาดเส้นผ่านศูนย์กลางรูใน						C (ไดนามิก) kN	Cor (สแตติก) kN	C (ไดนามิก) kN	Cor (สแตติก) kN	ชนิดผิวโค้ง	ชนิดทรงกระบอก
C-NASTR C-NASTF E-NASTRS E-NASTFS	6	0 -0.008	19	10	9.8	10	0.3	3.3	3.64	3.03	3.34	1.1	2.82	16000	24.5
	8		24	12			0.6	4.54	4.71	4.18	4.33	1.49	3.61	13600	39
	10		30	14	11.8	12	1	7.76	7.74	7.14	7.11	1.96	5.49	12000	65
	12		32	16			1	8.32	8.72	7.56	8.02	2.19	5.88	10400	75
	15		35	20			1	9.84	11.44	9.05	10.52	2.51	6.43	8000	83
	17		40	22	15.8	16	1	13.92	16.72	12.8	15.38	2.98	9.44	7600	135
	20	0 -0.01	47	25			1	15.36	19.6	14.13	18.03	3.69	11.04	6800	195
	25		52	30			1	—	—	15.23	20.9	4.23	12.24	5600	225
	30	0 -0.012	62	38	19.8	20	1	—	—	22.3	33.41	5.33	17.68	4400	400

C-NASTF15/17/20/25/30 ยังไม่เปิดจำหน่ายชั่วคราว
kgf = N × 0.101972
ผลิตภัณฑ์ C-NASTF และ C-NASTR ไม่ได้บรรจุจาระบีมาให้ล่วงหน้า กรุณาเติมจาระบีขณะติดตั้ง


โครงสร้างของลูกกลิ้งลูกเบี้ยวถูกออกแบบมาเพื่อรองรับโหลดไฟฟ้าในแนวรัศมี เมื่อได้รับโหลดไฟฟ้าในแนวแกน แผ่นด้านข้างและวงแหวนนอกอาจหลุดหรือเสียหายได้ ดังนั้นจึงเป็นสิ่งสำคัญที่จะต้องลดแรงตามแนวแกนคงเหลือให้น้อยที่สุดในระหว่างการออกแบบและติดตั้ง
ตามที่แสดงในกรณี (1) ด้านล่าง ให้ใช้ลูกกลิ้งลูกเบี้ยวแบบไม่สามารถแยกชิ้นส่วนได้; สำหรับกรณี (2) ให้ใช้ลูกกลิ้งลูกเบี้ยวแบบแยกชิ้นส่วนได้

■ การติดตั้ง
1. เมื่อออกแบบและติดตั้ง กรุณาให้ความสำคัญกับขนาด a ในแผนภาพด้านล่าง

2. เมื่อติดตั้งตามที่แสดงด้านล่าง กรุณาตรวจสอบให้แน่ใจว่ารูน้ำมันของแหวนในไม่ได้อยู่ในบริเวณโหลดไฟฟ้า มิฉะนั้นอาจทำให้อายุการใช้งานสั้นลงในระดับหนึ่ง

3. หากมีการสัมผัสที่ไม่ดีระหว่างแหวนรอบนอกกับผิวสัมผัสที่ประกบกัน แนะนำให้ใช้ลูกกลิ้งลูกเบี้ยวแบบโค้ง

■ พิกัดน้ำหนักของราง
พิกัดน้ำหนักของราง หมายถึง น้ำหนักบรรทุกที่ยอมให้ซึ่งแหวนรอบนอกของโรลเลอร์ฟอลโลเวอร์สามารถรับได้อย่างต่อเนื่องเป็นระยะเวลานานขณะสัมผัสกับรางที่ประกบ โดยไม่ทำให้รางเกิดการเสียรูปหรือเป็นรอยบุ๋ม

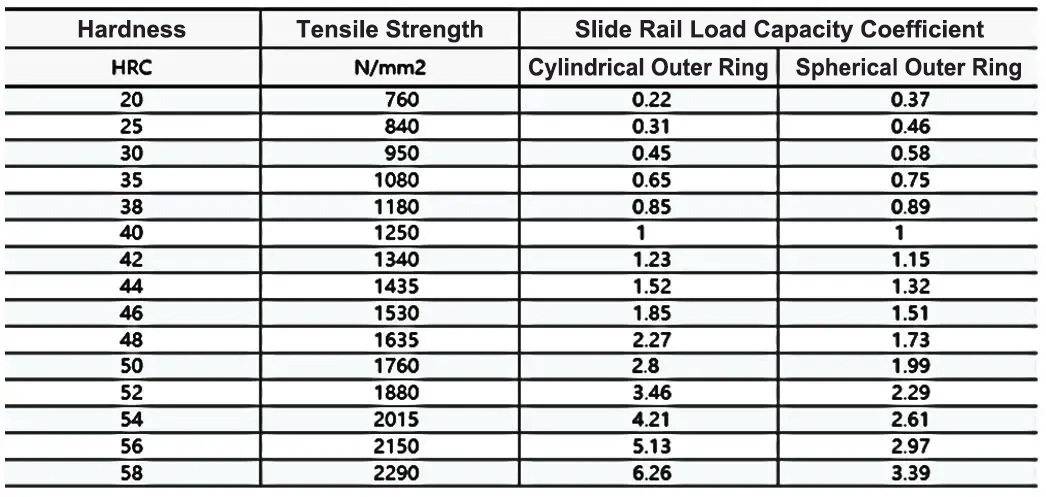

พิกัดน้ำหนักของรางที่แสดงในตารางพารามิเตอร์ หมายถึงค่าที่ได้เมื่อใช้เหล็กที่มีความทนต่อแรงดึง 1.2 kN/mm² เป็นวัสดุประกบ ดังนั้น เมื่อความแข็งของรางที่ประกบไม่ใช่ 40 HRC ควรใช้ค่าสัมประสิทธิ์ที่ระบุในตารางด้านล่างเพื่อกำหนดน้ำหนักบรรทุกที่ยอมให้ของรางได้อย่างถูกต้อง


■ กันฝุ่นและการหล่อลื่น
1. ช่วงเวลาการหล่อลื่นขึ้นอยู่กับสภาพการใช้งาน โดยทั่วไป สำหรับรุ่นมาตรฐาน ควรเติมจาระบีทุก 6 เดือนถึง 2 ปี; สำหรับรุ่นรองรับโหลดไฟฟ้าสูง ควรเติมจาระบีทุก 1 เดือนถึง 6 เดือน
2. แม้แต่ผลิตภัณฑ์ที่ติดตั้งซีลแล้ว ก็อาจมีจาระบีส่วนเกินรั่วออกมาได้ในช่วงเริ่มต้นการใช้งานหรือหลังจากเติมจาระบีใหม่ หากคุณต้องการป้องกันไม่ให้จาระบีปนเปื้อนบริเวณรอบอุปกรณ์ คุณสามารถทดลองเดินเครื่องล่วงหน้า แล้วใช้ผ้าเช็ดชิ้นงานเช็ดจาระบีส่วนเกินที่รั่วออกมาได้
3. เมื่อระยะเวลาในการใช้งานเพิ่มขึ้น คุณสมบัติของจาระบีจะเสื่อมสภาพและประสิทธิภาพการหล่อลื่นจะลดลง จึงจำเป็นต้องตรวจสอบและเติมจาระบีตามความถี่ในการใช้งาน

1. ห้ามถอดแยกชิ้นส่วนใด ๆ เนื่องจากอาจทำให้ฟังก์ชั่นการทำงานเสียหาย
2. อย่าทำลูกกลิ้งลูกเบี้ยวตก หรือกระแทก มิฉะนั้นอาจทำให้เกิดรอยขีดข่วนหรือความเสียหายได้ นอกจากนี้ แม้จะไม่เห็นความเสียหายหลังจากได้รับแรงกระแทก แต่ก็อาจเกิดความเสียหายต่อฟังก์ชั่นได้
