อลูมิเนียมโปรไฟล์ซีรีส์ 8-45 สี่เหลี่ยม 60x60 มม. 4 ด้าน อลูมิเนียม A6N01SS-T5

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ 8-45 Series / ร่องกว้าง 10 / ขนาด 60 × 60 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์ใช้สำหรับสร้างโครงสร้างเครื่องจักร มีให้เลือกหลากหลายทั้งขนาด รูปทรงหน้าตัด และกระบวนการชุบผิวต่างๆ
[คุณสมบัติ]
● รูปร่าง: แบบเหลี่ยม
● ความกว้างร่อง: 10 มม. / 1 ร่องต่อด้าน
● พื้นที่ตัดขวาง: 60 มม. X 60 มม.
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5, เทียบเท่า A6061SS-T6, A6063S-T5 และเทียบเท่า A6063S-T6
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

HFS (รุ่นมาตรฐาน)
กรอบอลูมิเนียม

GFS (ประเภทความแข็งเกร็งสูง)
กรอบอลูมิเนียม

■ ซีรีส์ 8-45 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8
[ ! ] ไม่มีการทำกระบวนการเตรียมผิวที่บริเวณผิวตัดหรือบริเวณที่มีการกลึงเพิ่มเติม
[ ! ] หากมีการระบุให้ต๊าปเกลียวปลาย จะมีการตัดแต่งขึ้นรูปด้วยเครื่องจักรในบริเวณที่วงกลมสีแดงไว้

ซีรีส์ 8-45

สำหรับความเผื่อขนาด ไม่มีข้อกำหนดเกี่ยวกับความเผื่อสำหรับอลูมิเนียมโปรไฟล์ความยาวคงที่

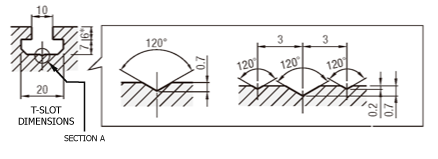

รายละเอียดร่อง (HFS/GFS)

รายละเอียดก้นร่อง

(ชนิด HFS)

(ชนิด GFS)

มุมมองขยายของชิ้นส่วน A

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

รุ่น	—	L
HFS8-6060	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS8-6060	5 0 ถึง 4 0 0 0	4.17	1478	56.44× ¹⁰⁴	56.44× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	GFS8-6060	5 0 ถึง 4 0 0 0	6.96	2577	79.86× ¹⁰⁴	79.86× ¹⁰⁴

[ ! ] หากคุณต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง กรุณาติดต่อเราโดยใช้บริการแคตตาล็อกสินค้าที่ไม่ได้มาตรฐานของเรา

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ] อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบรหัสที่ขึ้นต้นด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ) *1	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ) *1	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S 8 —6 0 6 0	4 0 0 0	1478	56.44× ^104<	56.44× ^104<
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	K G F S 8 —6 0 6 0	4 0 0 0	2577	79.86× ¹⁰⁴	79.86× ¹⁰⁴

[ ! ] ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงอลูมิเนียมโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถใช้งานได้จริง
ขนาดจริงรวมส่วนเผื่อสำหรับตัวจับชิ้นงานจะมีความยาว 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่ต้องตัดแบ่งโดยผู้ใช้ จึงไม่สามารถระบุความยาวที่แน่นอนได้
[ ! ] แนะนำให้ใช้งานที่ทนความร้อนได้ถึง 70°C หากอุณหภูมิต่อเนื่องเกิน 100°C จะเกิดการบิดงอเนื่องจากโหลดไฟฟ้า
อย่างไรก็ตาม อุณหภูมิสูงชั่วคราว เช่น ไอน้ำ สามารถทนได้ถึง 100°C

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ] ด้วยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างมีความยืดหยุ่นมากขึ้น
อลูมิเนียมโปรไฟล์บางชนิดไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดอลูมิเนียมและขนาด กรุณาตรวจสอบรายการราคาในแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
> การต๊าปเกลียวที่ปลายเฟรม	การต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	อลูมิเนียมโปรไฟล์ได้รับการต๊าปเกลียว 　■ ชนิด HFS 　LTP/RTP/TPW: M12 ลึก 18 มม. (ใส่ helisert) LHP/RHP/HPW: M10 ลึก 18 มม. (ใส่ helisert) 　■ ชนิด GFS 　LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่ helisert) ข้อต่อบอด (ข้อต่อสกรู / ข้อต่อแบบง่าย)
> เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 ซึ่งช่วยให้สามารถตัดงานละเอียดได้ *ใช้ได้เฉพาะกับ L≦1500
> เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- L AT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- R AT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ] หากต้องการตัดที่มุมอื่นที่ไม่ใช่ 45 องศา กรุณาติดต่อบริการสินค้านอกมาตรฐานที่ระบุในแคตตาล็อก
> การขุดเจาะรูประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	จำเป็นต้องมีการแปรรูปเพิ่มเติมนี้เพื่อขุดเจาะรูประแจ (⌀8) ให้ตรงกับตำแหน่งของการต๊าปที่ปลายหน้าของอลูมิเนียมโปรไฟล์ที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบอดที่ใช้ประกอบอลูมิเนียมโปรไฟล์เป็นรูปตัว L ข้อต่อแบบบอดที่ต้องมีการแปรรูปนี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึดข้อต่อแบบบอดในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกตำแหน่งขึ้นไป กรุณาใช้บริการสินค้านอกมาตรฐานจากแคตตาล็อกของเรา
> การเจาะรูคว้าน/รูฝังหัวสกรู	แบบรูคว้านตำแหน่งที่ระบุ	Z8-XA○○ Z12-YA○○	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ในตำแหน่งใดก็ได้ 　Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับอลูมิเนียมโปรไฟล์ที่มีร่องหลายแถวบนผิวด้านเดียว จะทำการคว้านรูคว้านในทุกร่อง [ ! ] หากต้องการรูคว้านมากกว่าหกรู หรือเปลี่ยนทิศทางของรูคว้าน กรุณาใช้บริการสินค้านอกมาตรฐาน
> การเจาะรูโดยเฉพาะสำหรับข้อต่อแบบบลายด์ (blind joints)	รู D	LDH/LDV RDH/RDV	เจาะรูที่จำเป็นสำหรับยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	เจาะรูที่จำเป็นสำหรับยึดประตูบานคู่ที่ติดตั้งเป็นอันดับแรก (ประตูบานคู่ที่ติดตั้งเป็นอันดับแรก)
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบ ข้อต่อกลาง)
> การแปรรูปอื่น ๆ	GFS series ต๊าปเกลียวที่ปลายหน้าตัด	LTS/RTS/TSW	เราทำการต๊าปเกลียวที่จำเป็นสำหรับการติดตั้งแผ่นปิดปลายโดยเฉพาะสำหรับอลูมิเนียมโปรไฟล์ที่มีความแข็งแรงสูง (แผ่นเพลทชนิดแข็ง)
	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ	มีการติดสติ๊กเกอร์ที่พิมพ์รหัสรุ่น/ Part number ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร ฯลฯ แต่ยังสามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบอลูมิเนียมโปรไฟล์	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ รายการฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน

รหัสรุ่นอลูมิเนียมโปรไฟล์	ฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน
รหัสรุ่นอลูมิเนียมโปรไฟล์	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
ใช้กับ HFS8-6060 ได้เช่นเดียวกัน อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC6-8-6060-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	HFC6-8-6060-S	1
ใช้กับ GFS8-6060 ได้เช่นเดียวกัน อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	GFC8-6060-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	GFC8-6060-S	1
		สลักเกลียวชนิดที่มีการยึดติด (แผ่นติดตั้งชนิดแข็งความแข็งเกร็งสูง) ต้องผ่านกระบวนการเพิ่มเติมแบบพิเศษ	สีเงิน	2	HFCD8-6060	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์สามารถแบ่งออกได้เป็นสองประเภทหลัก >> ตัวอย่างวิธีการเชื่อมต่อสายไฟแบบต่างๆ.

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการแปรรูปอลูมิเนียมโปรไฟล์

■ การต๊าปเกลียวเพิ่มเติมที่ปลายด้านข้าง (8-45 ซีรีส์ □60)
ส่วนตรงกลาง (ไม่มีส่วนมุม)

ชนิด	ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
HFS GFS	M12 ลึก 18 (⌀12.5 คือเม็ดมีดเกลียว)	LTP	RTP	TPW
HFS GFS	M10 ลึก 18 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]> น้ำหนักบรรทุกที่ยอมให้ หมายถึง โหลดไฟฟ้าที่ทำให้อลูมิเนียมโปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ก่อให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้จะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตาราง/สูตรคำนวณระยะโก่งแบบง่ายเพื่อใช้อ้างอิง
กรอบอลูมิเนียม

■ แนวทางน้ำหนักบรรทุกที่ยอมให้
กรอบอลูมิเนียม	ความสูง x ความกว้าง (มม.)	ชนิด NFS/HFS		ชนิด GNFS/GFS		ส่วนต่างน้ำหนักบรรทุกที่ยอมให้เมื่อเทียบกับชนิด HFS
		ภาระโหลดที่รับได้		ภาระโหลดที่รับได้
		(N)	(kgf)	(N)	(kgf)
60 แบบเหลี่ยม	60 × 60	1,743	177	2,682	273	1.54 เท่า
[ ! ]< ค่าต่าง ๆ เหล่านี้ใช้สำหรับอลูมิเนียมโปรไฟล์ที่มีความยาว 1000 มม. โดยรองรับทั้งสองด้าน และมีโหลดไฟฟ้าแบบจุดศูนย์กลางที่ตรงกลาง

■ คุณสมบัติทางกล (อ้างอิงค่าที่วัดได้ตามจริง)
Series	ประเภท NFS	ชนิด HFS	ประเภท GNFS	ประเภท GFS
วัสดุ (สัญลักษณ์ JIS)	A6063S−T5	A6005CSS-T5	เทียบเท่า A6063S-T6	เทียบเท่า A6061SS-T6
ความทนต่อแรงดึง (N / mm^²<)	155 ขึ้นไป	245 ขึ้นไป	205 หรือมากกว่า	265 ขึ้นไป (วัดค่าจริง 278)
ความแข็งแรงคราก (N/mm ^2<)	110 ขึ้นไป	205 หรือมากกว่า	มากกว่า 170	245 ขึ้นไป (วัดค่าจริง 247)
โมดูลความยืดหยุ่น (N/mm ^2<)	69,972	69,972	69,972	69,972
ความแข็งบริเนลล์ (HB)	88	88	88	88
กระบวนการชุบผิว	อโนไดซ์ 9µm ขึ้นไป
