อลูมิเนียมโปรไฟล์ซีรีส์ 8-100 ขนาด 100x200 มม. ร่องกว้าง 10 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ ซีรี่ส์ 8-100 /ร่องกว้าง 10 mm. / ขนาด 100 × 200 mm.
อลูมิเนียมเฟรมเป็นอุปกรณ์สำหรับใช้สร้างโครงสร้างเครื่องจักรต่างๆ มีหลากหลายขนาด รูปทรงหน้าตัด รวมถึงกระบวนการชุบผิวต่างๆ ให้เลือกใช้
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ร่องกว้าง: 10 มม.
● หน้าตัดรูปสี่เหลี่ยมผืนผ้า: 100 x 200 mm.
จำนวนร่อง (ความกว้าง x ความยาว) = 2 x 4 ร่อง
จำนวนด้านที่มีร่อง = 4 ด้าน
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 ถึง 4000 mm และเพิ่มความยาวขั้นต่ำได้ครั้งละ 0.5 mm.
● วัสดุ: อะลูมิเนียมเกรด A6061SS-T6 เทียบเท่า และ A6063S-T5
● กระบวนการเตรียมผิว: ชุบอโนไดซ์แบบไม่ย้อมสี
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

GFS (ชนิดความแข็งเกร็งสูง)
กรอบอลูมิเนียม

ความยาวคงที่ของอลูมิเนียมโปรไฟล์ไม่มีข้อกำหนดเรื่องความเผื่อ

ซีรีส์ 8-45

■ ซีรีส์ 8-45 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8

สำหรับข้อมูลเกี่ยวกับความเผื่อของมิติ

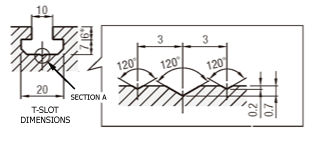

รายละเอียดร่อง (GFS)

รายละเอียดก้นร่อง

(ชนิด GFS)

มุมมองขยายของชิ้นส่วน A

[ ! ]ไม่มีกระบวนการเตรียมผิวสำหรับพื้นผิวที่ตัดและบริเวณที่ผ่านการตัดแต่งเพิ่มเติมด้วยเครื่องจักร
[ ! ]หากคุณระบุรูต๊าปเกลียวเพิ่มเติม จะมีการดำเนินการในบริเวณที่วงกลมสีแดงไว้ในภาพวาดโครงร่างอลูมิเนียมโปรไฟล์

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

รุ่น	—	L
GFS8-100200	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
							ℓx	ℓy
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	G F S 8 —1 0 0 2 0 0	5 0 ถึง 4 0 0 0	20.45	7574	874.3× ¹⁰⁴	3179.53× ¹⁰⁴

[ ! ]หากคุณต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง กรุณาติดต่อเราโดยใช้บริการแคตตาล็อกสินค้านอกมาตรฐานของเรา

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบรหัสที่ขึ้นต้นด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

รุ่น	—	L
K GFS8-100200	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
						ℓx	ℓy
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	K G F S 8 —1 0 0 2 0 0	4 0 0 0	7574	874.3× ¹⁰⁴	3179.53× ¹⁰⁴

[ ! ]ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงอลูมิเนียมโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถนำไปใช้งานได้จริง
ขนาดจริงรวมเผื่อสำหรับตัวจับชิ้นงานจะมีความยาว 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่เป็นอลูมิเนียมโปรไฟล์ที่ลูกค้าต้องตัดแบ่งเองเพื่อใช้งาน จึงไม่สามารถระบุความยาวที่แน่นอนได้
[ ! ]แนะนำให้ทนความร้อนที่อุณหภูมิ 70°C การคงอุณหภูมิไว้เหนือ 100°C อย่างต่อเนื่องจะทำให้เกิดการโก่งตัวเนื่องจากโหลดไฟฟ้า
อย่างไรก็ตาม อุณหภูมิสูงชั่วคราว เช่น ไอน้ำ สามารถทนได้ถึง 100°C

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]ด้วยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากยิ่งขึ้น
อลูมิเนียมโปรไฟล์บางชนิดไม่สามารถนำไปใช้ได้ ขึ้นอยู่กับชนิดอลูมิเนียมและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	The aluminum frames is tapped. LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่เฮลิคอลอินเสิร์ตแล้ว) การทำงานนี้จำเป็นสำหรับข้อต่อแบบปิดตาย (ข้อต่อแบบสกรู / ข้อต่อแบบธรรมดา).
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	จำเป็นต้องมีการ加工เพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀8) ให้ตรงกับตำแหน่งของรูต๊าปที่ปลายหน้าของอลูมิเนียมโปรไฟล์ที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบอลูมิเนียมโปรไฟล์เป็นรูปตัว L ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	This is an additional process to drill a wrench hole (⌀8) at any position. สามารถใช้ได้เมื่อต้องการยึดข้อต่อซ่อนในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากต้องการรูขันประแจหกตำแหน่งขึ้นไป กรุณาติดต่อ บริการสินค้านอกมาตรฐานของตู้เก็บแคตาลอคของเรา
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู D	LDH RDH	เจาะรูที่จำเป็นสำหรับการยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH RSH	เจาะรูที่จำเป็นสำหรับยึดข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก (ข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก).
	รู M	LMH RMH	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
การประมวลผลอื่น ๆ	GFS series ต๊าปเกลียวที่ปลายหน้า	LTS/RTS/TSW	เราดำเนินการต๊าปเกลียวที่จำเป็นสำหรับการติดตั้งแผ่นเพลทชนิดแข็งโดยเฉพาะสำหรับอลูมิเนียมโปรไฟล์ (แผ่นเพลทชนิดแข็ง)
	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ	มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก เป็นต้น ไว้บนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบอลูมิเนียมโปรไฟล์	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์ อลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อสามารถแบ่งออกได้เป็น 2 ประเภทหลัก ๆ ดังต่อไปนี้ กรุณาตรวจสอบตัวอย่างวิธีการเชื่อมต่อที่หลากหลาย

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการ加工อลูมิเนียมโปรไฟล์

■ การต๊าปเกลียวเพิ่มเติมที่ปลายด้านข้าง (8-45 ซีรีส์ 100 x 200)
ส่วนตรงกลาง (4 รู) (ไม่มีมุม)

ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
M12 ลึก 36	LTP	RTP	TPW
M8 ลึก 15 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ (ความโก่ง) สำหรับอลูมิเนียมของอลูมิเนียมโปรไฟล์
[ ! ]น้ำหนักบรรทุกที่ยอมให้ตามแนวทางคือน้ำหนักที่ทำให้อลูมิเนียมโปรไฟล์โก่งตัวไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตารางคำนวณระยะโก่ง/สูตรคำนวณระยะโก่งแบบง่าย เพื่อใช้อ้างอิง
