อลูมิเนียมโปรไฟล์ซีรีส์ 8-100 ขนาด 100x100 มม. ร่องกว้าง 10 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 8-100 / ร่องกว้าง 10 มม. / ขนาด 100 × 100 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์ใช้สำหรับสร้างโครงสร้างเครื่องจักร มีให้เลือกหลากหลายทั้งขนาด รูปทรงหน้าตัด และกระบวนการเตรียมผิวต่างๆ
● รูปทรง: สี่เหลี่ยม
● ความกว้างร่อง: 10 มม.
● พื้นที่หน้าตัด: 100 × 100 มม.
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6061SS-T6 เทียบเท่า, A6063S-T5 และ A6063S-T6 เทียบเท่า
● กระบวนการเตรียมผิว: ชุบอโนไดซ์แบบไม่ย้อมสี
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

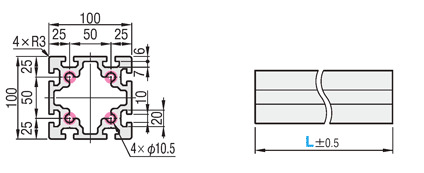

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

GFS (ชนิดความแข็งเกร็งสูง)

อลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ ซีรีส์ 8-45 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8
[ ! ]อลูมิเนียมโปรไฟล์ จะไม่มีการทำกระบวนการเตรียมผิวที่บริเวณพื้นผิวที่ตัดหรือพื้นที่ที่มีการตัดแต่งเพิ่มเติม
[ ! ]หากมีการระบุให้ต๊าปเกลียวปลาย จะทำการตัดแต่งขึ้นรูปด้วยเครื่องจักรในวงกลมสีแดง

สำหรับความเผื่อขนาด อลูมิเนียมโปรไฟล์ จะไม่มีข้อกำหนดความเผื่อสำหรับเฟรมความยาวคงที่

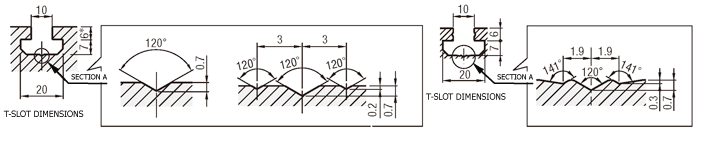

รายละเอียดร่อง (HFS/CAF/GFS)

รายละเอียดร่อง (EFS)

รายละเอียดก้นร่อง

(ชนิด HFS/CAF)

(ชนิด GFS)

(ชนิด EFS)

มุมมองขยายของชิ้นส่วน A

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
GFS8-100100	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
							ℓx	ℓy
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	GFS8-100100	50 ถึง 4000	10.68	3957	465.8× ¹⁰⁴	465.8× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ หากต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
KGFS8-100100	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
						ℓx	ℓy
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	K G F S 8 —1 0 0 1 0 0	4 0 0 0	3957	465.8× ¹⁰⁴	465.8× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงเฟรมที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถใช้งานได้จริง
ขนาดจริงรวมเผื่อสำหรับตัวจับชิ้นงานจะมีความยาว 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
เฟรมแบบความยาวคงที่เป็นเฟรมที่ลูกค้าต้องตัดแบ่งเองเพื่อใช้งาน จึงไม่สามารถระบุความยาวที่แน่นอนได้
[ ! ]อลูมิเนียมโปรไฟล์ แนะนำให้ใช้งานที่อุณหภูมิทนความร้อนได้ไม่เกิน 70°C การคงอุณหภูมิไว้เหนือ 100°C อย่างต่อเนื่องจะทำให้เกิดการโก่งตัวเนื่องจากโหลดไฟฟ้า
อย่างไรก็ตาม อุณหภูมิสูงชั่วคราว เช่น ไอน้ำ สามารถทนได้ถึง 100°C

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากขึ้น
เฟรมบางรุ่นไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
อลูมิเนียมโปรไฟล์ วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถใช้งานได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	วิธีใช้	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW		เฟรมเป็นชนิดมีรูต๊าปเกลียว LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่เฮลิคอลอินเสิร์ตแล้ว) อลูมิเนียมโปรไฟล์ การแปรรูปนี้จำเป็นสำหรับข้อต่อแบบบอด (ข้อต่อแบบสกรู / ข้อต่อแบบธรรมดา).
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC		อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP		อลูมิเนียมโปรไฟล์ จำเป็นต้องมีการ加工เพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀8) ให้ตรงกับตำแหน่งของรูต๊าปที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมให้เป็นรูปตัว L ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR		อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP		อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึดข้อต่อแบบบลายด์ในตำแหน่งอื่นที่ไม่ใช่ปลายเฟรม · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากต้องการรูขันประแจหกตำแหน่งขึ้นไป กรุณาติดต่อ บริการสินค้านอกมาตรฐานของตู้เก็บแคตาลอคของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z8-XA○○ Z12-YA○○		อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ได้ในตำแหน่งใดก็ได้ Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับโปรไฟล์ที่มีร่องหลายแถวในผิวหน้าด้านเดียว จะทำการเจาะรูคว้านในทุกร่อง [ ! ]อลูมิเนียมโปรไฟล์ หากคุณต้องการรูคว้านมากกว่าหกตำแหน่งหรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อบริการผลิตภัณฑ์นอกมาตรฐานของเรา
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู D	LDH/LDV RDH/RDV		เจาะรูที่จำเป็นสำหรับการยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
รูตัว S	LSH/LSV RSH/RSV		เจาะรูที่จำเป็นสำหรับยึดข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก (ข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก).
รู M	LMH/LMV RMH/RMV		เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
การประมวลผลอื่น ๆ	GFS series ต๊าปเกลียวที่ปลายหน้า	LTS/RTS/TSW		อลูมิเนียมโปรไฟล์ จะมีการต๊าปเกลียวรูที่ตัวเฟรม สิ่งนี้จำเป็นเมื่อใช้เฟรมแคปชนิดแผ่นที่มีความแข็งเกร็งสูง (แผ่นชนิดแข็ง)
	ปลายลบมุมแบบ C	CW		บริเวณรอบนอกของปลายกรอบถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ		อลูมิเนียมโปรไฟล์ มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ อลูมิเนียมโปรไฟล์ รายการเฟรมแคปรองรับการใช้งาน

หมายเลขรุ่นเฟรม	เฟรมแคปรองรับการใช้งาน
หมายเลขรุ่นเฟรม	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
ใช้กับ GFS8-100100 เช่นเดียวกัน อลูมิเนียมโปรไฟล์, เฟรมความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K)		การติดตั้งด้วยสลักเกลียว (ชนิดแผ่นที่มีความแข็งเกร็งสูง) ต้องผ่านกระบวนการเพิ่มเติมแบบพิเศษ	สีเงิน	2	HFCD8-100100	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อเฟรม เฟรมของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อสามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อด้านนอกของเฟรม - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในเฟรม · สวยงาม · ต้องมีการแปรรูปกรอบ

■ อลูมิเนียมโปรไฟล์, การต๊าปเกลียวเพิ่มเติมที่ปลายหน้า (8-45 ซีรีส์ □100)
ส่วนกลาง (4 รู) (ไม่มีมุม)

ชนิด	ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
GFS GNFS	M12 ลึก 36	LTP	RTP	TPW
GFS GNFS	M8 ลึก 15 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]สำหรับอลูมิเนียมโปรไฟล์ น้ำหนักบรรทุกที่ยอมให้ตามแนวทางคือโหลดไฟฟ้าที่ทำให้โครงเกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตารางคำนวณระยะโก่ง/สูตรคำนวณระยะโก่งแบบง่าย เพื่อใช้อ้างอิง
