อลูมิเนียมโปรไฟล์ซีรีส์ 8-50 สี่เหลี่ยม 50x50 มม. 4 ด้าน อลูมิเนียม A6N01SS-T5

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ ซีรี่ส์ 8-50 /ร่องกว้าง 10 mm. / ขนาด 50 × 50 mm.
อลูมิเนียมเฟรมเป็นอุปกรณ์ใช้สำหรับสร้างโครงสร้างเครื่องจักร มีให้เลือกหลากหลายทั้งขนาด รูปทรงหน้าตัด และกระบวนการชุบผิวต่างๆ
[คุณสมบัติ]
● รูปร่าง: แบบเหลี่ยม
● ความกว้างร่อง: 10 มม. /1 ร่อง
● พื้นที่หน้าตัด: 50 มม. × 50 มม.
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5, เทียบเท่า A6061SS-T6, A6063S-T5 และเทียบเท่า A6063S-T6
● กระบวนการเตรียมผิว: ชุบอโนไดซ์แบบไม่ย้อมสี และชุบอโนไดซ์สีดำ
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

EFS (รุ่นมาตรฐาน)		HFS (รุ่นมาตรฐาน)		GFS (ประเภทความแข็งเกร็งสูง)
<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_965.jpg"style="width: 195px; height: 202px"/>		<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_964.jpg"style="width: 200px; height: 201px"/>		<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_963.jpg"style="width: 195px; height: 202px"/>

ซีรีส์ 8-45

*ไม่มีความเผื่อสำหรับขนาด L ของอลูมิเนียมโปรไฟล์ความยาวคงที่
สำหรับความเผื่อมิติอื่น ๆ,

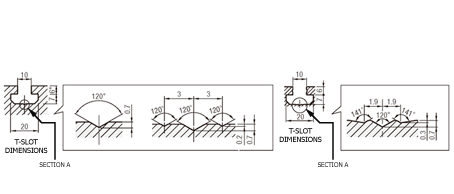

รายละเอียดร่อง (HFS/GFS)

รายละเอียดร่อง (EFS)

รายละเอียดก้นร่อง

(ประเภท HFS
)

(ประเภท GFS
)

(ประเภท EFS
)

มุมมองขยายของชิ้นส่วน A

■ ซีรีส์ 8-45 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8
[ ! ]ไม่มีการทำกระบวนการเตรียมผิวบนพื้นผิวที่ตัดหรือบริเวณที่มีการกลึงเพิ่มเติม
[ ! ]หากมีการระบุการต๊าปปลาย จะทำการตัดแต่งขึ้นรูปด้วยเครื่องจักรในบริเวณที่วงกลมสีแดงไว้

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

รุ่น	—	L
HFS8-5050	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS8-5050	5 0 ถึง 4 0 0 0	3.43	1150	26.64× ¹⁰⁴	26.64× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	HFSB8-5050	5 0 ถึง 4 0 0 0	3.43	1150	26.64× ¹⁰⁴	26.64× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	EFS8-5050	5 0 ถึง 4 0 0 0	2.84	1053	26.98× ¹⁰⁴	26.98× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	E F S B 8 —5 0 5 0	5 0 ถึง 4 0 0 0	2.84	1053	26.98× ¹⁰⁴	26.98× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	GFS8-5050	5 0 ถึง 4 0 0 0	4.4	1633	38.16× ¹⁰⁴	38.16× ¹⁰⁴

[ ! ]หากคุณต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบที่ขึ้นต้นรหัสรูปแบบด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

รุ่น	—	L
KHFS8-5050	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ)*2	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ)*2	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S 8 —5 0 5 0	4 0 0 0	1150	26.64× ¹⁰⁴	26.64× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K H F S B 8 —5 0 5 0	4 0 0 0	1150	26.64× ¹⁰⁴	26.64× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K E F S 8 —5 0 5 0	4 0 0 0	1053	26.98× ¹⁰⁴	26.98× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K E F S B 8 —5 0 5 0	4 0 0 0	1053	26.98× ¹⁰⁴	26.98× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	K G F S 8 —5 0 5 0	4 0 0 0	1633	38.16× ¹⁰⁴	38.16× ¹⁰⁴

[ ! ] ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงอลูมิเนียมโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถใช้งานได้จริง
ขนาดจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะอยู่ที่ 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่เป็นอลูมิเนียมโปรไฟล์ที่ลูกค้าต้องตัดแบ่งเอง จึงไม่สามารถระบุความยาวที่แน่นอนได้
[ ! ]แนะนำให้ใช้งานที่ทนความร้อนได้ถึง 70°C หากอุณหภูมิต่อเนื่องสูงกว่า 100°C จะทำให้เกิดการโก่งตัวเนื่องจากโหลดไฟฟ้า
อย่างไรก็ตาม อุณหภูมิสูงชั่วคราว เช่น ไอน้ำ สามารถทนได้ถึง 100°C

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]ด้วยการใช้การปรับแต่งเพิ่มเติมต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างมีความยืดหยุ่นมากยิ่งขึ้น
อลูมิเนียมโปรไฟล์บางชนิดไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดอลูมิเนียมและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	วิธีใช้	คำอธิบาย
> การต๊าปเกลียวที่ปลายเฟรม	ต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	<img alt="ต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame01.png"width="147"/>	อลูมิเนียมโปรไฟล์ได้รับการต๊าปเกลียว 　 ■ ชนิด HFS/EFS 　 LTP/RTP/TPW: M12 ลึก 18 มม. (ใส่ helisert) LHP/RHP/HPW: M10 ลึก 18 มม. (ใส่ helisert) 　 ■ ชนิด GFS 　 LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่ helisert) ข้อต่อแบบปิด (ข้อต่อแบบสกรู ข้อต่อแบบธรรมดา) ที่ต้องการการ加工นี้
> เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	<img alt="การตัดงานละเอียด"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame03.png"width="147"/>	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 ซึ่งช่วยให้สามารถตัดงานละเอียดได้ *ใช้ได้เฉพาะกับ L≦1500
> เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	<img alt="ตัด 45 องศา"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame04.png"width="147"/>	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500-LTP- R AT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]หากต้องการตัดที่มุมอื่นที่ไม่ใช่ 45 องศา
> การขุดเจาะรูประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	<img alt="รูขันประแจตำแหน่งคงที่"height="66"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_958.jpg"width="147"/>	จำเป็นต้องมีการแปรรูปเพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀8) ให้ตรงกับตำแหน่งของเกลียวที่ปลายหน้าของอลูมิเนียมโปรไฟล์ที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบอดที่ใช้ประกอบอลูมิเนียมโปรไฟล์ให้เป็นรูปตัวแอล ข้อต่อแบบบอดที่ต้องการการแปรรูปนี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	<img alt="ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์"height="66"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_957.jpg"width="147"/>	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	<img alt="รูขันประแจในตำแหน่งที่ระบุ"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame07.png"width="147"/>	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึด blindjoint ในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกรูขึ้นไป
> การเจาะรูคว้าน/รูฝังหัวสกรู	แบบรูคว้านตำแหน่งที่ระบุ	Z8-XA○○ Z12-YA○○	<img alt="แบบรูคว้านตำแหน่งที่ระบุ" height="66" src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame08.png" width="147"/>	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ในตำแหน่งใดก็ได้ 　Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับอลูมิเนียมโปรไฟล์ที่มีร่องหลายแถวบนผิวด้านเดียว จะทำการเจาะรูคว้านในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกรู หรือเปลี่ยนทิศทางของรูคว้าน
> การเจาะรูโดยเฉพาะสำหรับข้อต่อซ่อนมุม	รู D	LDH/LDV RDH/RDV	<img alt="การเจาะรูโดยเฉพาะสำหรับข้อต่อซ่อนมุม (รู D)"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame09.png"width="147"/>	เจาะรูที่จำเป็นสำหรับยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	<img alt="การเจาะรูสำหรับข้อต่อบอดโดยเฉพาะ (รูตัว S)"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame10.png"width="147"/>	เจาะรูที่จำเป็นสำหรับยึดประตูบานคู่ที่ติดตั้งเป็นอันดับแรก (ประตูบานคู่ที่ติดตั้งเป็นอันดับแรก)
	รู M	LMH/LMV RMH/RMV	<img alt="การเจาะรูโดยเฉพาะสำหรับข้อต่อบอด (รู M)"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame11.png"width="147"/>	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบ / ข้อต่อกลาง)
> การแปรรูปอื่น ๆ	GFS series ต๊าปเกลียวหน้าตัดปลาย	LTS/RTS/TSW	<img alt="GNFS series GFS series ต๊าปเกลียวหน้าตัดปลาย"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame13.png"width="147"/>	เราทำการต๊าปเกลียวที่จำเป็นสำหรับการติดตั้งแผ่นปิดปลายโดยเฉพาะสำหรับอลูมิเนียมโปรไฟล์ที่มีความแข็งแรงสูง (แผ่นเพลทชนิดแข็ง)
	ปลายลบมุมแบบ C	CW	<img alt="ปลายลบมุมแบบ C"height="66"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/flame15.png"width="147"/>	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ	<img alt="การติดสติ๊กเกอร์"height="66"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_956.jpg"width="147"/>	มีการติดสติ๊กเกอร์ที่พิมพ์รหัสรุ่น/ Part number ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร ฯลฯ แต่สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบอลูมิเนียมโปรไฟล์	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย	<img alt="เหล็กยึด"height="100"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302245270/110302245270_002_20230914151742.jpg"width="100"/>	<img alt="ข้อต่อบอด" height="100" src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302245270/110302245270_001_20230914151742.gif" width="100"/>	<img alt="น๊อตตัวเมีย"height="100"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302245270/110302245270_003_20230914151742.jpg"width="100"/>	<img alt="ฝาปิดอลูมิเนียมโปรไฟล์" height="100" src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302245270/110302245270_004_20230914151742.jpg" width="100"/>	<img alt="ฝาครอบร่อง"height="100"src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/6-1-10.jpg"width="100"/>
หน้าผลิตภัณฑ์	<ahref="/vona2/mech/M1500000000/M1501000000/M1501030000/M1501030100/?CategorySpec=00000191172%3a%3ae"target="_blank">ที่นี่	<ahref="/vona2/mech/M1500000000/M1501000000/M1501030000/M1501030400/?CategorySpec=00000191168%3a%3ad"target="_blank">ที่นี่	ที่นี่	ที่นี่	ที่นี่	<ahref="//th.misumi-ec.com/en/vona2/maker/misumi/mech_Aluminum Frames/M1517000000/M1501020000/?CategorySpec=00000173328%3 A%3Ae"target="_blank">ที่นี่

■ รายการฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน

รหัสรุ่นอลูมิเนียมโปรไฟล์	ฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน
รหัสรุ่นอลูมิเนียมโปรไฟล์	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
HFS8-5050 HFSB8-5050 EFS8-5050 EFSB8-5050 อลูมิเนียมโปรไฟล์ความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K) ก็เหมือนกัน	<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_955.jpg"style="width: 250px; height: 176px"/>	ฝาครอบสต๊อปเปอร์	สีดำ	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302260760/?PNSearch=HFC8-5050-B&HissuCode=HFC8-5050-B&searchFlow=suggest2productshist&keyword=HFC8-5050-B&list=SuggestPreview"target="_blank">HFC8-5050-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302260760/?PNSearch=HFC8-5050-S&HissuCode=HFC8-5050-S&searchFlow=suggest2products&keyword=HFC8-5050-S&list=SuggestPreview"target="_blank">HFC8-5050-S	1
	<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_954.jpg"style="width: 250px; height: 176px"/>	ยึดด้วยสลักเกลียว	สีดำ	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302258840/?PNSearch=HFCB8-5050-B&HissuCode=HFCB8-5050-B&searchFlow=suggest2productshist&keyword=HFCB8-5050-B&list=SuggestPreview"target="_blank">HFCB8-5050-B	1
			สีเทาอ่อน	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302258840/?PNSearch=HFCB8-5050-S&HissuCode=HFCB8-5050-S&searchFlow=suggest2products&keyword=HFCB8-5050-S&list=SuggestPreview"target="_blank">HFCB8-5050-S	1
			สีเหลือง	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302258840/?PNSearch=HFCB8-5050-Y&HissuCode=HFCB8-5050-Y&searchFlow=suggest2products&keyword=HFCB8-5050-Y&list=SuggestPreview"target="_blank">HFCB8-5050-Y	1
เช่นเดียวกันกับ GFS8-5050 อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นขึ้นต้นด้วย K)	<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_953.jpg"style="width: 250px; height: 176px"/>	ฝาครอบสต๊อปเปอร์	สีดำ	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302260760/?PNSearch=GFC8-5050-B&HissuCode=GFC8-5050-B&searchFlow=suggest2productshist&keyword=GFC8-5050-B&list=SuggestPreview"target="_blank">GFC8-5050-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	<ahref="//th.misumi-ec.com/en/vona2/detail/110302260760/?PNSearch=GFC8-5050-S&HissuCode=GFC8-5050-S&searchFlow=suggest2products&keyword=GFC8-5050-S&list=SuggestPreview"target="_blank">GFC8-5050-S	1
	<img alt="อลูมิเนียมโปรไฟล์"src="//th.misumi-ec.com/th/linked/material/mech/MSM1/PHOTO/110311318679_952.jpg"style="width: 250px; height: 176px"/>	การยึดด้วยสลักเกลียว (ชนิดแผ่นติดตั้งที่มีความแข็งเกร็งสูง) ต้องผ่านกระบวนการเพิ่มเติมแบบพิเศษ	สีเงิน	2	<ahref="//th.misumi-ec.com/en/vona2/detail/110302260940/?PNSearch=HFCD8-5050&HissuCode=HFCD8-5050&searchFlow=suggest2productshist&keyword=HFCD8-5050&list=SuggestPreview"target="_blank">HFCD8-5050	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์สามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้ >> ตัวอย่างการเชื่อมต่อสายไฟแบบต่างๆ.

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการ加工อลูมิเนียมโปรไฟล์

■ การต๊าปเกลียวเพิ่มเติมที่ปลายด้านข้าง (8-45 ซีรีส์ □50)
ส่วนตรงกลาง (ไม่มีส่วนมุม)

ชนิด	ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
NEFS EFS HFS	M12 ลึก 18 (⌀12.5 คือเม็ดมีดเกลียว)	LTP	RTP	TPW
NEFS EFS HFS	M10 ลึก 18 (ใส่เม็ดมีด helisert แล้ว)	LHP	RHP	HPW
GFS GNFS	M12 ลึก 36	LTP	RTP	TPW
GFS GNFS	M8 ลึก 15 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ] น้ำหนักบรรทุกที่ยอมให้ตามแนวทาง คือ โหลดไฟฟ้าที่ทำให้อลูมิเนียมโปรไฟล์มีระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ก่อให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.)
ตารางคำนวณระยะโก่งแบบง่าย/สูตรคำนวณระยะโก่งสำหรับอ้างอิงของคุณ
กรอบอลูมิเนียม
