อลูมิเนียมเฟรมซีรีส์ 8-45 ทรงสี่เหลี่ยมผืนผ้า 45 × 90 มม. มีร่อง 4 ด้าน - อลูมิเนียม A6N01SS-T5

รายละเอียดสินค้า

ข้อควรระวัง

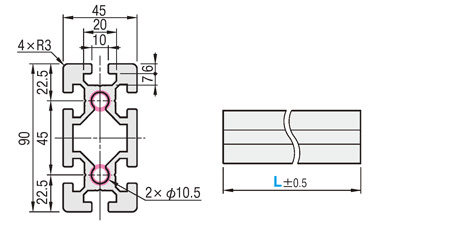

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

แบรนด์ :

MISUMI

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

อลูมิเนียมเฟรมซีรีส์ 8-45/ร่องกว้าง 10/ขนาด 45 × 90 มม.
อลูมิเนียมโปรไฟล์เป็นอุปกรณ์สำหรับใช้สร้างโครงสร้างเครื่องจักรต่างๆ มีหลากหลายขนาด รูปทรงหน้าตัด รวมถึงกระบวนการเตรียมผิวต่างๆ ให้เลือกใช้
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ความกว้างร่อง: 10 มม.
● หน้าตัด: 45 มม. × 90 มม.
จำนวนร่องด้านกว้าง = 1 ร่อง
จำนวนร่องด้านยาว = 2 ร่อง
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5, เทียบเท่า A6061SS-T6, A6063S-T5 และเทียบเท่า A6063S-T6
● กระบวนการเตรียมผิว: อโนไดซ์ใส/ดำ, เคลือบใส
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

GFS(ประเภทความแข็งเกร็งสูง)

อลูมิเนียมโปรไฟล์ความยาวคงที่ไม่มีข้อกำหนดเกี่ยวกับความเผื่อ

ซีรีส์ 8-45

■ ซีรีส์ 8-45 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8
[ ! ] ไม่มีการทำกระบวนการเตรียมผิวที่พื้นผิวที่ถูกตัดหรือบริเวณที่มีการกลึงเพิ่มเติม
[ ! ] หากมีการระบุการต๊าปเกลียวปลาย จะมีการตัดแต่งขึ้นรูปด้วยเครื่องจักรในบริเวณที่วงกลมสีแดงไว้

สำหรับข้อมูลเกี่ยวกับความเผื่อของมิติ

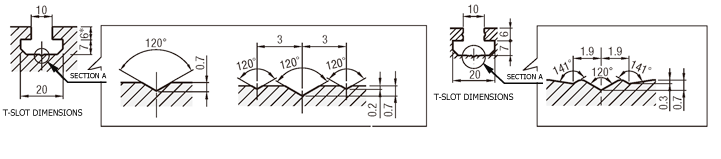

รายละเอียดร่อง (HFS/CAF/GFS)

รายละเอียดร่อง (EFS)

รายละเอียดก้นร่อง

(ชนิด HFS/CAF)

(ชนิด GFS)

(ชนิด EFS)

มุมมองขยายของชิ้นส่วน A

*รุ่นน้ำหนักเบา (HFSL) คือ 5.5

รุ่น	—	L
HFS8-4590	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด >2	โมเมนต์ความเฉื่อย >4
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด >2	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS8-4590	5 0 ถึง 4 0 0 0	4.14	1534	32.2>104	124.>104
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	H F S B 8 —4 5 9 0	5 0 ถึง 4 0 0 0	4.14	1534	32.2>104	124.>104
HFS	A6005CSS-T5	เคลือบใส	C A F 8 —4 5 9 0	5 0 ถึง 4 0 0 0	4.14	1534	32.2>104	124.>104
HFS	A6005CSS-T5	กระบวนการอบสี (สีเหลือง) *1	HFSY8-4590	5 0 ถึง 4 0 0 0	4.14	1534	32.2>104	124.>104
HFSL	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	H F S L 8 —4 5 9 0	5 0 ถึง 4 0 0 0	2.98	1101	22.8>104	87.1>104
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	E F S 8 —4 5 9 0	5 0 ถึง 4 0 0 0	3.75	1390	32.6>104	125.>104
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	E F S B 8 —4 5 9 0	5 0 ถึง 4 0 0 0	3.75	1390	32.6>104	125.>104
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	G F S 8 —4 5 9 0	5 0 ถึง 4 0 0 0	5.22	1935	42.9>104	163.>104

[ ! ]*1สีของ HFSY8 คือ D22-80 V (สมาคมผู้ผลิตสีญี่ปุ่น, ค่าอ้างอิง Munsell 2.5Y8/12)
[ ! ] หากคุณต้องการความยาว 6000 มม. โดยไม่ผ่านกระบวนการอโนไดซิ่ง

[ ! ]อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบที่ขึ้นต้นรหัสรูปแบบด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

รุ่น	—	L
KHFS8-4590	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lmm (ไม่ได้ระบุความเผื่อ) *2	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lmm (ไม่ได้ระบุความเผื่อ) *2	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S 8 —4 5 9 0	4 0 0 0	1534	32.29× ¹⁰⁴	124.7× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K H F S B 8 —4 5 9 0	4 0 0 0	1534	32.29× ¹⁰⁴	124.7× ¹⁰⁴
HFS	A6005CSS-T5	เคลือบใส	K C A F 8 —4 5 9 0	4 0 0 0	1534	32.29× ¹⁰⁴	124.7× ¹⁰⁴
HFS	A6005CSS-T5	กระบวนการอบสี (สีเหลือง) *1	KHFSY8-4590	4 0 0 0	1534	32.29× ¹⁰⁴	124.7× ¹⁰⁴
HFSL	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S L 8 —4 5 9 0	4 0 0 0	1101	22.87× ¹⁰⁴	87.16× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K E F S 8 —4 5 9 0	4 0 0 0	1390	32.67× ¹⁰⁴	125.3× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K E F S B 8 —4 5 9 0	4 0 0 0	1390	32.67× ¹⁰⁴	125.3× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียม อโนไดซ์สีขาว	K G F S 8 —4 5 9 0	4 0 0 0	1935	42.99× ¹⁰⁴	163.4× ¹⁰⁴

[ ! ] *1สีของ KHFSY8 คือ D22-80 V (สมาคมผู้ผลิตสีญี่ปุ่น, ค่าอ้างอิง Munsell 2.5Y8/12)
[ ! ] *2 ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงอลูมิเนียมโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถใช้งานได้จริง
ความยาวจริงรวมถึงพื้นที่ตัวจับชิ้นงานจะมากกว่า 4,000 มม. (จะยาวกว่าหลายสิบมม.)
อลูมิเนียมโปรไฟล์ความยาวคงที่คืออลูมิเนียมโปรไฟล์ที่ลูกค้าต้องตัดเองตามขนาดที่ต้องการ ดังนั้นจึงไม่สามารถระบุความยาวที่แน่นอนได้
[ ! ]แนะนำให้ใช้งานที่ทนความร้อนได้ถึง 70°C การสัมผัสกับอุณหภูมิที่สูงกว่า 100°C อย่างต่อเนื่องจะทำให้เกิดการโก่งตัวเนื่องจากโหลดไฟฟ้า
อย่างไรก็ตาม อุณหภูมิสูงชั่วคราว เช่น ไอน้ำ สามารถทนต่ออุณหภูมิได้สูงถึง 100°C

[ ! ]โดยการใช้การปรับแต่งเพิ่มเติมต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้ด้วยความยืดหยุ่นที่มากขึ้น
อลูมิเนียมโปรไฟล์บางชนิดไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดอลูมิเนียมและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
> การต๊าปเกลียวที่ปลายเฟรม	ต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	อลูมิเนียมโปรไฟล์ได้รับการต๊าปเกลียว 　■ ชนิด HFS/EFS 　LTP/RTP/TPW: M12 ลึก 18 มม. (ใส่ helisert) LHP/RHP/HPW: M10 ลึก 18 มม. (ใส่ helisert) 　■ ชนิด GFS 　LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่ helisert) ข้อต่อแบบปิด (ข้อต่อแบบสกรู ข้อต่อแบบธรรมดา) ที่ต้องการการ加工นี้
> เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 ซึ่งช่วยให้สามารถตัดงานละเอียดได้ *ใช้ได้เฉพาะกับ L≦1500
> เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- R AT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ] หากต้องการตัดที่มุมอื่นที่ไม่ใช่ 45 องศา
> การขุดเจาะรูประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	จำเป็นต้องมีการแปรรูปเพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀8) ให้ตรงกับตำแหน่งของเกลียวที่ปลายหน้าของอลูมิเนียมโปรไฟล์ที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบอดที่ใช้ประกอบอลูมิเนียมโปรไฟล์ให้เป็นรูปตัวแอล ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึด blindjoint ในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกตำแหน่งขึ้นไป	แคตตาล็อก
> การเจาะรูคว้าน/รูฝังหัวสกรู	แบบรูคว้านตำแหน่งที่ระบุ	Z8-XA○○ Z12-YA○○	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ในตำแหน่งใดก็ได้ 　Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับอลูมิเนียมโปรไฟล์ที่มีร่องหลายแถวบนผิวด้านเดียว จะทำการเจาะรูคว้านในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกรู หรือเปลี่ยนทิศทางของรูคว้าน
> การเจาะรูโดยเฉพาะสำหรับข้อต่อซ่อนมุม	รู D	LDH/LDV RDH/RDV	เจาะรูที่จำเป็นสำหรับยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	เจาะรูที่จำเป็นสำหรับยึดประตูบานคู่ที่ติดตั้งเป็นอันดับแรก (ประตูบานคู่ที่ติดตั้งเป็นอันดับแรก)
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบ / ข้อต่อกลาง)
> การแปรรูปอื่น ๆ	GFS series ต๊าปเกลียวหน้าตัดปลาย	LTS/RTS/TSW	เราทำการต๊าปเกลียวที่จำเป็นสำหรับการติดตั้งแผ่นปิดปลายโดยเฉพาะสำหรับอลูมิเนียมโปรไฟล์ที่มีความแข็งแรงสูง (แผ่นเพลทชนิดแข็ง)
	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ	มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขรหัสรุ่น ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร ฯลฯ แต่สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

■ อุปกรณ์เสริมกับอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ รายการฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน

หมายเลขรุ่นเฟรม	ฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน
หมายเลขรุ่นเฟรม	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
HFS8-4590 HFSB8-4590 CAF8-4590 HFSL8-4590 HFSY8-4590 EFS8-4590 EFSB8-4590 อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นที่ขึ้นต้นด้วย K) ก็เหมือนกัน		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC8-4590-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	HFC8-4590-S	1
		ฝาครอบสต๊อปเปอร์ (ชนิดขายาว)	สีดำ	3	HFCL8-4590-B	1
		ฝาครอบสต๊อปเปอร์ (ชนิดขายาว)	สีเทาอ่อน	3	HFCL8-4590-S	1
		ยึดด้วยสลักเกลียว	สีดำ	3	HFCB8-4590-B	1
		ยึดด้วยสลักเกลียว	สีเทาอ่อน	3	HFCB8-4590-S	1
		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC8-4545-B	2
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	HFC8-4545-S	2
		ฝาครอบสต๊อปเปอร์ (ชนิดขายาว)	สีดำ	3	HFCL8-4545-B	2
เช่นเดียวกันกับ GFS8-4590 อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	GFC8-4590-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	GFC8-4590-S	1

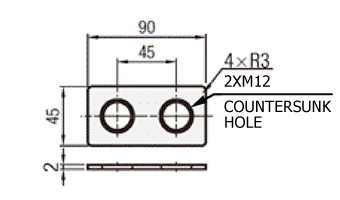

		การยึดด้วยสลักเกลียว (ชนิดแผ่นติดตั้งที่มีความแข็งเกร็งสูง) ต้องผ่านกระบวนการเพิ่มเติมแบบพิเศษ	สีเงิน	2	HFCD8-4590	1

EFS >(รุ่นมาตรฐาน)

HFS >(รุ่นมาตรฐาน)

HFSL >(รุ่นน้ำหนักเบา)

[ ! ]โปรดใช้ HSCA8 สำหรับ ครอบร่องของ HFSL8-4590

■ วิธีการเชื่อมต่อเฟรม เฟรม
วิธีการเชื่อมต่อสามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการ加工อลูมิเนียมโปรไฟล์

■ การต๊าปเกลียวเพิ่มเติมที่ปลายด้านข้าง (8-45 ซีรีส์ 45 x 90)
ส่วนกลาง (2 รู) (ไม่มีมุม)

ชนิด	ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
NEFS EFS HFS NFSL HFSL	M12 ลึก 18 (⌀12.5 คือเม็ดมีดเกลียว)	LTP	RTP	TPW
NEFS EFS HFS NFSL HFSL	M10 ลึก 18 (ใส่เม็ดมีด helisert แล้ว)	LHP	RHP	HPW
GFS GNFS	M12 ลึก 36	LTP	RTP	TPW
GFS GNFS	M8 ลึก 15 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]น้ำหนักบรรทุกที่ยอมให้ หมายถึง โหลดไฟฟ้าที่ทำให้อลูมิเนียมโปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ก่อให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตาราง/สูตรคำนวณระยะโก่งแบบง่ายเพื่อใช้อ้างอิง
