อลูมิเนียมโปรไฟล์ซีรีส์ 8-45 สี่เหลี่ยม 45x45 มม. 2 ด้าน อลูมิเนียม A6N01SS-T5

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 8-45 รูปทรงสี่เหลี่ยม 45 x 45 มม. มีร่อง 2 ด้าน ความกว้างร่อง 10 มม.
กระบวนการเตรียมผิวจะไม่ถูกนำไปใช้กับพื้นผิวที่ตัดและชิ้นส่วนที่มีการกลึงเพิ่มเติม

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

EFS (รุ่นมาตรฐาน)		HFS (รุ่นมาตรฐาน)		HFSL (รุ่นน้ำหนักเบา)		GFS (ประเภทความแข็งเกร็งสูง)

		ซีรีส์ 8-45

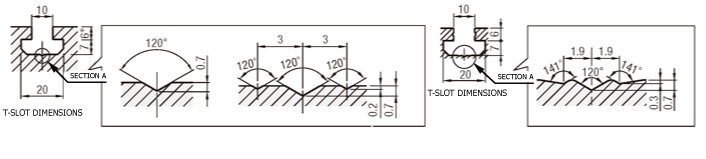

รายละเอียดร่อง (ใช้ร่วมกันสำหรับชนิด HFS และ GFS)

รายละเอียดร่อง (EFS)

รายละเอียดก้นร่อง

(ชนิด HFS)

(ชนิด GFS)

(ชนิด EFS)

มุมมองขยายของชิ้นส่วน A

*รุ่นน้ำหนักเบา (HFSL) คือ 5.5

■ ซีรีส์ 8-45 เป็นอลูมิเนียมเฟรมแบบอัดรีดที่มีความกว้างของร่อง 10 มม. เหมาะสำหรับโบลท์ M8
[ ! ] พื้นผิวที่ตัดและบริเวณที่มีการกลึงเพิ่มเติมจะไม่ได้รับการปรับพื้นผิว
[ ! ] หากคุณขอเพิ่มรูต๊าปเกลียว การดำเนินการจะทำในบริเวณที่วงกลมสีแดงบนแบบร่างโครงร่างอลูมิเนียมเฟรม

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

รุ่น	—	L
HFST8-4545	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	H F S T 8 — 4 5 4 5	5 0 ถึง 4 0 0 0	1.92	713	14.00× ¹⁰⁴	14.00× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์ชุบอโนไดซ์สีดำ	H F S T B 8 — 4 5 4 5	5 0 ถึง 4 0 0 0	1.92	713	14.00× ¹⁰⁴	14.00× ¹⁰⁴
HFSL	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	H F S L T 8 — 4 5 4 5	5 0 ถึง 4 0 0 0	1.58	585	11.13× ¹⁰⁴	11.13× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	E F S T 8 — 4 5 4 5	5 0 ถึง 4 0 0 0	1.8	667	14.67× ¹⁰⁴	14.67× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	G F S T 8 — 4 5 4 5	5 0 ถึง 4 0 0 0	3.22	1195	24.46× ¹⁰⁴	24.46× ¹⁰⁴

[ ! ] หากคุณต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ] อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบรหัสที่ขึ้นต้นด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

รุ่น	—	L
KHFST8-4545	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	K H F S T 8 — 4 5 4 5	4 0 0 0	713	14.00× ¹⁰⁴	14.00× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์ชุบอโนไดซ์สีดำ	K H F S T B 8 — 4 5 4 5	4 0 0 0	713	14.00× ¹⁰⁴	14.00× ¹⁰⁴
HFSL	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	K H F S L T 8 —4 5 4 5	4 0 0 0	585	11.13× ¹⁰⁴	11.13× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	K E F S T 8 —4 5 4 5	4 0 0 0	667	14.67× ¹⁰⁴	14.67× ¹⁰⁴
GFS	เทียบเท่า A6061SS-T6	อลูมิเนียมโปรไฟล์อโนไดซ์สีขาว	K G F S T 8 — 4 5 4 5	4 0 0 0	1195	24.46× ¹⁰⁴	24.46× ¹⁰⁴

[ ! ] ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงความยาวที่สามารถใช้งานได้จริงของอลูมิเนียมโปรไฟล์คือ 4,000 มม. หรือมากกว่า
ความยาวจริงรวมส่วนเผื่อสำหรับตัวจับชิ้นงานจะเป็น 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่เป็นอลูมิเนียมโปรไฟล์ที่ต้องตัดแบ่งโดยลูกค้า จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ] โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้ด้วยความยืดหยุ่นที่มากขึ้น
อลูมิเนียมโปรไฟล์บางชนิดไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดอลูมิเนียมและขนาด กรุณาตรวจสอบรายการราคาในแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถใช้งานได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
> การต๊าปเกลียวที่ปลายเฟรม	การต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	อลูมิเนียมโปรไฟล์ได้รับการต๊าปเกลียว 　 ■ ชนิด HFS/EFS 　 LTP/RTP/TPW: M12 ลึก 18 มม. (ใส่ helisert) LHP/RHP/HPW: M10 ลึก 18 มม. (ใส่ helisert) 　 ■ ชนิด GFS 　 LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่ helisert) ข้อต่อแบบปิด (ข้อต่อสกรู ข้อต่อง่าย ที่ต้องการการแปรรูปนี้)
> เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 ซึ่งช่วยให้สามารถตัดงานละเอียดได้ *ใช้ได้เฉพาะกับ L≦1500
> เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- L AT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- R AT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ] หากต้องการตัดที่มุมอื่นที่ไม่ใช่ 45 องศา กรุณาติดต่อบริการสินค้านอกมาตรฐานที่ระบุในแคตตาล็อก
> การขุดเจาะรูประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	จำเป็นต้องมีการแปรรูปเพิ่มเติมนี้เพื่อขุดเจาะรูประแจ (⌀8) ให้ตรงกับตำแหน่งของการต๊าปที่ปลายหน้าของอลูมิเนียมโปรไฟล์ที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบอดที่ใช้ประกอบอลูมิเนียมโปรไฟล์เป็นรูปตัว L ข้อต่อแบบบอดที่ต้องการการแปรรูปนี้ (ข้อต่อแบบสกรู ข้อต่อเดี่ยว ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึดข้อต่อแบบบอดในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกรูขึ้นไป กรุณาใช้บริการสินค้านอกมาตรฐานจากแคตตาล็อกของเรา
> การเจาะรูคว้าน/รูฝังหัวสกรู	แบบรูคว้านตำแหน่งที่ระบุ	Z8-XA○○ Z12-XA○○	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ในตำแหน่งใดก็ได้ 　Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับอลูมิเนียมโปรไฟล์ที่มีร่องหลายแถวบนผิวด้านเดียว จะทำการคว้านรูคว้านในทุกร่อง [ ! ] หากต้องการรูคว้านมากกว่าหกรู หรือเปลี่ยนทิศทางของรูคว้าน กรุณาใช้บริการสินค้านอกมาตรฐาน
> การเจาะรูโดยเฉพาะสำหรับข้อต่อแบบบลายด์ (blind joints)	รู D	LDH/LDV RDH/RDV	เจาะรูที่จำเป็นสำหรับยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
> การเจาะรูโดยเฉพาะสำหรับข้อต่อแบบบลายด์ (blind joints)	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบ ข้อต่อกลาง)
> การแปรรูปอื่น ๆ	GFS series ต๊าปเกลียวที่ปลายหน้าตัด	LTS/RTS/TSW	เราทำการต๊าปเกลียวที่จำเป็นสำหรับการติดตั้งแผ่นปิดปลายโดยเฉพาะสำหรับอลูมิเนียมโปรไฟล์ที่มีความแข็งแรงสูง (แผ่นเพลทชนิดแข็ง)
	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
	การติดสติ๊กเกอร์	ZZZ	มีการติดสติ๊กเกอร์ที่พิมพ์รหัสรุ่น/ Part number ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร ฯลฯ แต่ยังสามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8-45

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบอลูมิเนียมโปรไฟล์	ฝาปิดร่อง
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

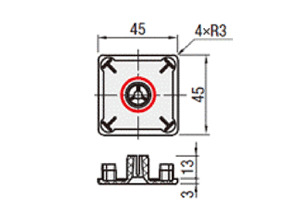

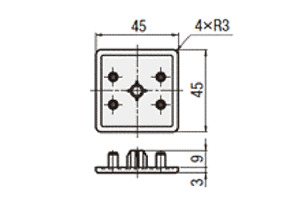

■ รายการฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน

รหัสรุ่นอลูมิเนียมโปรไฟล์	ฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน
รหัสรุ่นอลูมิเนียมโปรไฟล์	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
HFST8-4545 HFSTB8-4545 HFSLT8-4545 EFST8-4545 อลูมิเนียมโปรไฟล์ความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K) ก็เหมือนกัน		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC8-4545-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	HFC8-4545-S	1
		ฝาครอบสต๊อปเปอร์ (ชนิดขายาว)	สีดำ	3	HFCL8-4545-B	1
		ฝาครอบสต๊อปเปอร์ (ชนิดขายาว)	สีเทาอ่อน	3	HFCL8-4545-S	1
		ยึดด้วยสลักเกลียว	สีดำ	3	HFCB8-4545-B	1
		ยึดด้วยสลักเกลียว	สีเทาอ่อน	3	HFCB8-4545-S	1
เช่นเดียวกันกับ GFST8-4545 อลูมิเนียมโปรไฟล์ความยาวคงที่ (หมายเลขรุ่นขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	GFC8-4545-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	GFC8-4545-S	1
		สลักเกลียวชนิดที่มีการยึดติด (แผ่นติดตั้งชนิดแข็งความแข็งเกร็งสูง) ต้องผ่านกระบวนการเพิ่มเติมแบบพิเศษ	สีเงิน	2	HFCD8-4545	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์สามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้ >>

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการแปรรูปอลูมิเนียมโปรไฟล์

■ การต๊าปเกลียวเพิ่มเติมที่ปลายด้านข้าง (ซีรีส์ 8-45 □45)
ส่วนตรงกลาง (ไม่มีชิ้นส่วนมุม)

ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
M12 ลึก 18 (⌀12.5 มีการใส่เม็ดมีดเกลียว)	LTP	RTP	TPW
M10 ลึก 18 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ] น้ำหนักบรรทุกที่ยอมให้คือโหลดไฟฟ้าที่ทำให้อลูมิเนียมโปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้จะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของกรอบอลูมิเนียมหรือตาราง/สูตรคำนวณระยะโก่งแบบย่อเพื่อใช้อ้างอิง
