อลูมิเนียมโปรไฟล์ซีรีส์ 8 ขนาด 40x120 มม. ร่องกว้าง 10 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เวลาสำหรับสายนำไฟฟ้านี้สำหรับความยาววัตถุไม่เกิน 2600 มม. หากความยาวของวัตถุยาวกว่า 2600 มม. ระยะเวลาการจัดส่งจะอยู่ที่ประมาณ 1.5 เดือน กรุณาตรวจสอบเวลานำจริงกับ MISUMI.
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 8/ร่องกว้าง 10/ขนาด 40 × 120 มม.
อลูมิเนียมโปรไฟล์เป็นอุปกรณ์สำหรับใช้สร้างโครงสร้างเครื่องจักรต่างๆ มีหลากหลายขนาด รูปทรงหน้าตัด รวมถึงกระบวนการเตรียมผิวต่างๆ ให้เลือกใช้
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ความกว้างร่อง: 10 มม.
● หน้าตัด: 40 มม. x 120 มม.
จำนวนร่องด้านกว้าง = 1 ร่อง
จำนวนร่องด้านยาว = 3 ร่อง
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5 และ A6063S-T5
● กระบวนการเตรียมผิว: ชุบอโนไดซ์แบบไม่ย้อมสี และชุบอโนไดซ์สีดำ
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

EFS (รุ่นมาตรฐาน)
กรอบอลูมิเนียม

อลูมิเนียมโปรไฟล์ เฟรมความยาวคงที่ไม่มีข้อกำหนดเรื่องค่าความเผื่อ

สำหรับข้อมูลเกี่ยวกับความเผื่อของมิติ

อลูมิเนียมโปรไฟล์ซีรีส์ 8

■ ซีรีส์ 8 มี
ความกว้างของร่อง 10±0.36 มม. และเหมาะสำหรับสลักเกลียว M8
[ ! ]ไม่มีการทำกระบวนการเตรียมผิวบนพื้นผิวที่ตัดหรือบริเวณที่มีการกลึงเพิ่มเติม
[ ! ]อลูมิเนียมโปรไฟล์ หากมีการระบุให้ทำเกลียวที่ปลาย จะมีการตัดแต่งขึ้นรูปด้วยเครื่องจักรในวงกลมสีแดง

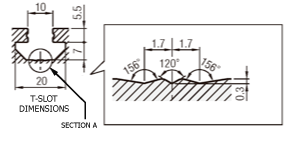

รายละเอียดร่อง (EFS)

รายละเอียดก้นร่อง

(ชนิด EFS)

มุมมองขยายของชิ้นส่วน A

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
EFS8-40120	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	ℓx	ℓy
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	E F S 8 —4 0 1 2 0	5 0 ถึง 4 0 0 0	3.98	1474	29.0× ¹⁰⁴	223.5× ¹⁰⁴
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	E F S B 8 —4 0 1 2 0	5 0 ถึง 4 0 0 0	3.98	1474	29.0× ¹⁰⁴	223.5× ¹⁰⁴

[ ! ]หากคุณต้องการความยาว 4000 มม. ขึ้นไปโดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

รุ่น	—	L
KEFS8-40120	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ) *1	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ) *1	พื้นที่หน้าตัด mm ²	ℓx	ℓy
EFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K E F S 8 —4 0 1 2 0	4 0 0 0	1474	29.0× ¹⁰⁴	222.2× ^10⁴
EFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K E F S B 8 —4 0 1 2 0	4 0 0 0	1474	29.0× ¹⁰⁴	222.2× ^10⁴

[ ! ] *1อลูมิเนียมโปรไฟล์ ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. ขึ้นไปที่สามารถใช้งานได้จริง
ขนาดจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะมีความยาว 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่จะต้องตัดโดยลูกค้าเอง จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากขึ้น
เฟรมบางรุ่นไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	เฟรมเป็นชนิดมีรูต๊าปเกลียว LTP/RTP/TPW: M12 ลึก 36 มม. LHP/RHP/HPW: M8 ลึก 15 มม. (ใส่เฮลิคอลอินเสิร์ตแล้ว) การทำงานนี้จำเป็นสำหรับข้อต่อแบบปิดตาย (ข้อต่อแบบสกรู / ข้อต่อแบบธรรมดา).
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	อลูมิเนียมโปรไฟล์ จะทำการตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- RAT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]หากต้องการตัดในมุมอื่นที่ไม่ใช่ 45 องศา กรุณาติดต่อบริการ ผลิตภัณฑ์นอกมาตรฐานจากแคตตาล็อกของเรา
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	อลูมิเนียมโปรไฟล์ จำเป็นต้องมีการ加工เพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀8) ให้ตรงกับตำแหน่งของรูต๊าปที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมให้เป็นรูปตัว L ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR	อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀8) ในตำแหน่งใดก็ได้ สามารถใช้ได้เมื่อต้องการขันยึดข้อต่อแบบบลายด์ในตำแหน่งอื่นที่ไม่ใช่ปลายเฟรม · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากต้องการรูขันประแจหกตำแหน่งขึ้นไป กรุณาติดต่อ บริการสินค้านอกมาตรฐานของตู้เก็บแคตาลอคของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z12-YA○○	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกจาก Z6, Z8 หรือ Z12) ได้ในตำแหน่งใดก็ได้ Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14, Z12: รูทะลุ ⌀13, รูคว้าน ⌀19 . สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว สำหรับโปรไฟล์ที่มีร่องหลายแถวในผิวหน้าด้านเดียว จะทำการเจาะรูคว้านในทุกร่อง [ ! ]อลูมิเนียมโปรไฟล์ หากคุณต้องการรูคว้านมากกว่าหกตำแหน่งหรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อบริการผลิตภัณฑ์นอกมาตรฐานของเรา
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู D	LDH RDH	เจาะรูที่จำเป็นสำหรับการยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH RSH	เจาะรูที่จำเป็นสำหรับยึดข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก (ข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก).
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
	รู L	JLP○○-H△ KLP○○-H△	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อขนาน (ข้อต่อแบบขนาน)
การประมวลผลอื่น ๆ	ปลายลบมุมแบบ C	CW	อลูมิเนียมโปรไฟล์ ส่วนรอบนอกของหน้าตัดปลายเฟรมจะถูกลบมุม
การประมวลผลอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	อลูมิเนียมโปรไฟล์ มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 8

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ อลูมิเนียมโปรไฟล์ รายการเฟรมแคปรองรับการใช้งาน

หมายเลขรุ่นเฟรม	เฟรมแคปรองรับการใช้งาน
	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
EFS8-40120 EFSB8-40120 อลูมิเนียมโปรไฟล์, เฟรมความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K) ก็เหมือนกัน		ชนิดมาตรฐาน	สีดำ	3	HFC8-40120-B	1
			สีเทาอ่อน	3	HFC8-40120-S	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

วิธีการเชื่อมต่อสายไฟของเฟรม
วิธีการเชื่อมต่อสายไฟของเฟรมสามารถแบ่งออกได้เป็นสองประเภทหลัก

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อด้านนอกของเฟรม - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในเฟรม · สวยงาม · ต้องมีการแปรรูปกรอบ

การต๊าปเกลียวที่ปลายหน้าพร้อมการเจาะเพิ่มเติม (8 ซีรีส์ 40 x 120)
ส่วนตรงกลาง (3 รู) (ไม่มีชิ้นส่วนมุม)

ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
M12 ลึก 36	LTP	RTP	TPW
M8 ลึก 15 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]น้ำหนักบรรทุกที่ยอมให้ตามแนวทาง คือ โหลดไฟฟ้าที่ทำให้เฟรมเกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตารางคำนวณระยะโก่ง/สูตรคำนวณระยะโก่งแบบง่าย เพื่อใช้อ้างอิง

ภาพรวมประเภทของอลูมิเนียมโปรไฟล์

		อลูมิเนียมโปรไฟล์มาตรฐาน			อลูมิเนียมโปรไฟล์น้ำหนักเบา		อลูมิเนียมโปรไฟล์ความแข็งเกร็งสูง
		ชนิด HFS	ชนิด EFS	NFS (NEFS) ชนิด	ประเภท HFSL	ประเภท NFSL	ประเภท GFS	ประเภท GNFS

ภาพถ่ายหน้าตัด
วัสดุ		A6005CSS-T5	A6005CSS-T5	A6063S-T5	A6005CSS-T5	A6063S-T5	เทียบเท่า A6061SS-T6	เทียบเท่า A6063S-T6
คุณสมบัติ		รูปทรงพื้นที่หน้าตัดมาตรฐาน	อลูมิเนียมโปรไฟล์ เฟรมนี้ยังคงความแข็งแรงเทียบเท่ากับซีรีส์ HFS ในขณะที่มีน้ำหนักเบากว่าและต้นทุนต่ำกว่า	สามารถลดราคาลงได้อย่างมากโดยการเปลี่ยนวัสดุ ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFS และ EFS	อลูมิเนียมโปรไฟล์ เฟรมนี้ออกแบบมาให้มีน้ำหนักเบาและราคาประหยัด เหมาะสำหรับสถานการณ์ที่ให้ความสำคัญกับน้ำหนักเบาและราคาไม่แพงมากกว่าความแข็งแรง	โดยการเปลี่ยนวัสดุจาก HFSL เราสามารถลดราคาลงได้อีก ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFSL	อลูมิเนียมโปรไฟล์ โครงที่มีความหนา ออกแบบมาเพื่อความแข็งแรงสูง เหมาะสำหรับงานที่ต้องรับโหลดไฟฟ้าสูง	สามารถลดราคาลงได้อย่างมากโดยการเปลี่ยนวัสดุของโครงรับน้ำหนักและโครงที่มีความแข็งแรง โดยความแข็งแรง (*) เทียบเท่ากับซีรีส์ GFS
กระบวนการชุบผิว		อะลูมิเนียมอโนไดซ์สีขาว , อะลูมิเนียมอโนไดซ์สีดำ , เคลือบใส , กระบวนการอบสี (สีเหลือง)	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว
รองรับการใช้งาน ซีรีส์	5	○	—	○	—	—	—	—
	6		○		○	○	○	○
	8
	8-45
