อลูมิเนียมโปรไฟล์ซีรีส์ 6 ขนาด 50x100 มม. ร่องกว้าง 8 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 6 ทรงสี่เหลี่ยม ขนาด 50 x 100 มม. มีร่องทั้ง 4 ด้าน ร่องกว้าง 8 มม.
กระบวนการเตรียมผิวจะไม่ถูกนำไปใช้กับพื้นผิวที่ตัดและชิ้นส่วนที่มีการกลึงเพิ่มเติม

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

อลูมิเนียมโปรไฟล์ HFS (รุ่นมาตรฐาน)
อลูมิเนียมโปรไฟล์ ซีรีส์ 6 ทรงสี่เหลี่ยมผืนผ้า ขนาด 50 x 100 มม. มีการเซาะร่อง 3 แถวขึ้นไป และเซาะร่องทั้ง 4 ด้าน: รูปภาพที่เกี่ยวข้อง

ซีรี่ส์ 6

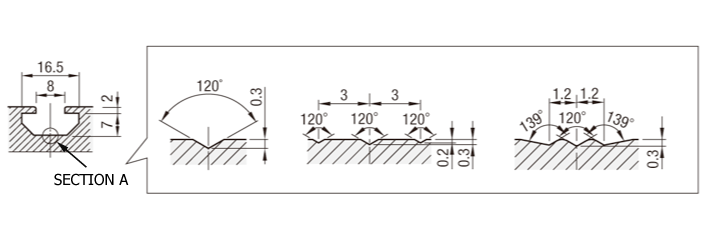

รายละเอียดร่อง
(ใช้ร่วมกันทุกซีรี่ส์)รายละเอียดก้นร่อง
(ประเภท HFS/CAF) (ประเภท GFS) (ประเภท EFS) ขนาดร่องตัว T มุมขยายของส่วน A มุมขยายของส่วน A มุมขยายของส่วน A อลูมิเนียมโปรไฟล์ ซีรีส์ 6 ทรงสี่เหลี่ยมผืนผ้า ขนาด 50 x 100 มม. มีการเซาะร่อง 3 แถวขึ้นไป และเซาะร่องทั้ง 4 ด้าน: รูปภาพที่เกี่ยวข้อง

■ ซีรี่ส์ 6: เหมาะสำหรับสลักเกลียว M6 ที่มีความกว้างของร่อง 8±0.36 มม.
[ ! ]พื้นผิวที่ตัดและบริเวณที่มีการกลึงเพิ่มเติมจะไม่ได้รับการปรับพื้นผิว
[ ! ]หากคุณขอเพิ่มรูต๊าปเกลียว การดำเนินการจะทำในบริเวณที่วงกลมสีแดงในภาพร่างโครงร่างของ AluminumFrames

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

รุ่น	—	L
HFS6-50100	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS6-50100	5 0 ถึง 4 0 0 0	4.36	1614	42.40× ¹⁰⁴	153.5× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	HFSB6-50100	50ถึง4000	4.36	1614	42.40× ¹⁰⁴	153.5× ¹⁰⁴

[ ! ] หากคุณต้องการความยาว 6000 มม. โดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ] อลูมิเนียมโปรไฟล์แบบความยาวคงที่มีรูปแบบรหัสที่ขึ้นต้นด้วย K สำหรับแต่ละอลูมิเนียมโปรไฟล์

รุ่น	—	L
KHFSB6-50100	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHFS6—50100	4 0 0 0	1614	42.40× ¹⁰⁴	153.5× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	KHFSB6—50100	4000	1614	42.40× ¹⁰⁴	153.5× ¹⁰⁴

[ ! ]ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงความยาวที่สามารถใช้งานได้จริงของอลูมิเนียมโปรไฟล์คือ 4,000 มม. หรือมากกว่า
ความยาวจริงรวมส่วนเผื่อสำหรับตัวจับชิ้นงานจะอยู่ที่ 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่เป็นอลูมิเนียมโปรไฟล์ที่ต้องตัดแบ่งโดยลูกค้า จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]ด้วยการใช้การปรับแต่งเพิ่มเติมต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างมีความยืดหยุ่นมากยิ่งขึ้น
อลูมิเนียมโปรไฟล์บางรายการไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด โปรดตรวจสอบรายการราคาในแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
> การต๊าปเกลียวที่ปลายเฟรม	ต๊าปเกลียวที่ปลายเฟรม (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	อลูมิเนียมโปรไฟล์ได้รับการต๊าปเกลียว LTP/RTP/TPW: M8 ลึก 24 มม. LHP/RHP/HPW: M5 ลึก 10 มม. (ใส่เฮลิคอลอินเสิร์ตแล้ว) การทำงานนี้จำเป็นสำหรับข้อต่อแบบปิด (ข้อต่อสกรู / ข้อต่อธรรมดา)
> เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 ซึ่งช่วยให้สามารถตัดงานละเอียดได้ *ใช้ได้เฉพาะกับ L≦1500
> เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500-LTP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- R AT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]หากต้องการตัดในมุมอื่นที่ไม่ใช่ 45 องศา
> การขุดเจาะรูประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	นี่คือกระบวนการเพิ่มเติมในการเจาะรูขันประแจให้ตรงกับตำแหน่งของการแตะปลายหน้าตัดของฝั่งประกบ อลูมิเนียมโปรไฟล์ เมื่อต้องการยึดข้อต่อแบบบอดที่ใช้ประกอบอลูมิเนียมโปรไฟล์เป็นรูปตัว L · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8 หากไม่มีการระบุ มิติ d จะเป็น 8 ข้อต่อแบบบลายด์ที่ต้องใช้กระบวนการนี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์	FL FR	ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาครอบอลูมิเนียมโปรไฟล์ (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบอลูมิเนียมโปรไฟล์ยื่นออกมาเมื่อประกอบเข้ามุม
	รูขันประแจในตำแหน่งที่ระบุ	Ah/bh/ch/dh/eh	นี่คือกระบวนการเพิ่มเติมที่ช่วยให้คุณสามารถเจาะรูขันประแจในตำแหน่งที่ต้องการได้ สามารถใช้ได้เมื่อต้องการยึดข้อต่อแบบบอดในตำแหน่งอื่นที่ไม่ใช่ปลายอลูมิเนียมโปรไฟล์ · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8 หากไม่ได้ระบุสเปค มิติ d จะเป็น 8 · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ]หากคุณต้องการรูขันประแจหกตำแหน่งขึ้นไป
> การเจาะรูคว้าน/รูฝังหัวสกรู	แบบรูคว้านตำแหน่งที่ระบุ	Z8-YA○○	นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (สามารถเลือกได้ระหว่าง Z6 หรือ Z8) ในตำแหน่งใดก็ได้ · Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14 · สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว · สำหรับอลูมิเนียมโปรไฟล์ที่มีร่องหลายแถวในหนึ่งผิว จะทำการเจาะรูคว้านในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกตำแหน่ง หรือเปลี่ยนทิศทางของรูคว้าน
> เจาะรูโดยเฉพาะสำหรับข้อต่อซ่อนมุม	รู D	LDH RDH	เจาะรูที่จำเป็นสำหรับยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	เจาะรูที่จำเป็นสำหรับยึดประตูบานคู่ที่ติดตั้งเป็นอันดับแรก (ประตูบานคู่ที่ติดตั้งเป็นอันดับแรก)
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบ / ข้อต่อกลาง)
> การแปรรูปอื่น ๆ	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของหน้าตัดอลูมิเนียมโปรไฟล์จะถูกทำการทําแชมเฟอร์
> การแปรรูปอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	มีการติดสติ๊กเกอร์ที่พิมพ์รหัสรุ่น/ Part number ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร ฯลฯ แต่ยังสามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้ด้วย

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 6

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบอลูมิเนียมโปรไฟล์	ฝาปิดร่อง
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่
หน้าข้อมูลทั่วไป	หน้ารายละเอียด	หน้ารายละเอียด	หน้ารายละเอียด	หน้ารายละเอียด	หน้ารายละเอียด

■ ฝาครอบที่รองรับการใช้งานกับอลูมิเนียมโปรไฟล์

รหัสรุ่นอลูมิเนียมโปรไฟล์	ฝาครอบอลูมิเนียมโปรไฟล์ที่รองรับการใช้งาน
	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
ใช้กับHFS6-50100 และ HFSB6-50100 เช่นเดียวกัน อลูมิเนียมโปรไฟล์ความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC6-50100-B	1
			สีเทาอ่อน	3	HFC6-50100-S	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อของอลูมิเนียมโปรไฟล์สามารถแบ่งออกได้เป็น 2 ประเภทหลัก ๆ ตัวอย่างการเชื่อมต่อที่หลากหลาย

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อนอกอลูมิเนียมโปรไฟล์ - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในอลูมิเนียมโปรไฟล์ · สวยงาม · ต้องมีการแปรรูปอลูมิเนียมโปรไฟล์

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]น้ำหนักบรรทุกที่ยอมให้ตามแนวทาง คือโหลดไฟฟ้าที่ทำให้อลูมิเนียมโปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ก่อให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์แบบแบน หรือ ตารางคำนวณระยะโก่ง/สูตรคำนวณระยะโก่งที่เรียบง่ายเพื่อใช้อ้างอิง
กรอบอลูมิเนียม
