อลูมิเนียมโปรไฟล์ซีรีส์ 6 สี่เหลี่ยม 50x50 มม. 4 ด้าน อลูมิเนียม A6N01SS-T5

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมเฟรม ซีรีส์ 6 / สล็อตกว้าง 8/ ขนาด 50 × 50 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์ใช้สำหรับสร้างโครงสร้างเครื่องจักร มีให้เลือกหลากหลายทั้งขนาด รูปทรงหน้าตัด และกระบวนการชุบผิวต่างๆ
[คุณสมบัติ]
● รูปร่าง: แบบเหลี่ยม
● ความกว้างร่อง: 8 มม. / 2 ร่องต่อด้าน
● พื้นที่ตัดขวาง: 50 มม. X 50 มม.
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5 และ A6063S-T5
● กระบวนการเตรียมผิว: ชุบอโนไดซ์แบบไม่ย้อมสี และชุบอโนไดซ์สีดำ
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

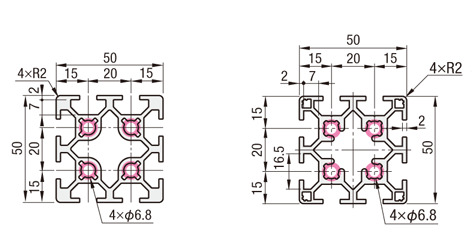

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

HFS (รุ่นมาตรฐาน)HFSL (น้ำหนักเบา) อลูมิเนียมโปรไฟล์ ซีรีส์ 6 ทรงสี่เหลี่ยม 50 x 50 มม. มีการเซาะร่อง 2 แถว เซาะร่อง 4 ด้าน: รูปภาพที่เกี่ยวข้อง

■ ซีรี่ส์ 6 เหมาะสำหรับ
ความกว้างของร่อง 8±0.36 มม. และเหมาะสำหรับสลักเกลียว M6
[ ! ]อลูมิเนียมโปรไฟล์ จะไม่มีการทำกระบวนการเตรียมผิวที่บริเวณพื้นผิวที่ตัดหรือพื้นที่ที่มีการตัดแต่งเพิ่มเติม
[ ! ]อลูมิเนียมโปรไฟล์ หากมีการระบุให้ทำเกลียวที่ปลาย จะมีการตัดแต่งขึ้นรูปด้วยเครื่องจักรในวงกลมสีแดง

อลูมิเนียมโปรไฟล์ เฟรมความยาวคงที่ไม่มีข้อกำหนดเรื่องค่าความเผื่อ

ซีรี่ส์ 6

สำหรับข้อมูลเกี่ยวกับความเผื่อของมิติ

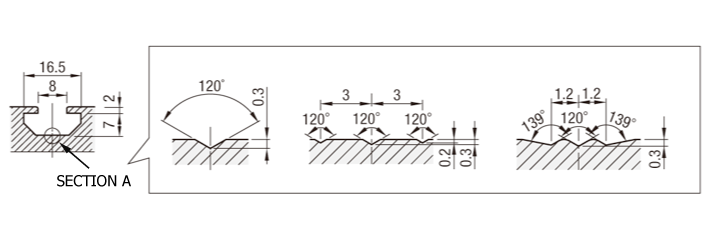

รายละเอียดร่อง
(ใช้ร่วมกันทุกซีรีส์)รายละเอียดก้นร่อง
(ประเภท HFS/CAF)(ประเภท GFS)(ประเภท EFS)ขนาดร่องตัว Tภาพขยายส่วน Aภาพขยายส่วน Aภาพขยายส่วน A อลูมิเนียมโปรไฟล์ ซีรีส์ 6 ทรงสี่เหลี่ยม 50 x 50 มม. มีการเซาะร่อง 2 แถว เซาะร่อง 4 ด้าน: รูปภาพที่เกี่ยวข้อง

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
HFS6-5050	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS6-5050	5 0 ถึง 4 0 0 0	2.32	857	21.60× ¹⁰⁴	21.60× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	HFSB6-5050	5 0 ถึง 4 0 0 0	2.32	857	21.60× ¹⁰⁴	21.60× ¹⁰⁴
HFSL	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	H F S L 6 —5 0 5 0	5 0 ถึง 4 0 0 0	2.05	760	18.79× ¹⁰⁴	18.79× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ หากต้องการความยาว 6000 มม. โดยไม่ผ่านกระบวนการอโนไดซิ่ง

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
KHFSL6-5050	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S 6 —5 0 5 0	4 0 0 0	857	21.60× ¹⁰⁴	21.60× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียมอโนไดซ์สีดำ	K H F S B 6 —5 0 5 0	4 0 0 0	857	21.60× ¹⁰⁴	21.60× ¹⁰⁴
HFSL	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	K H F S L 6 —5 0 5 0	4 0 0 0	760	18.79× ¹⁰⁴	18.79× ¹⁰⁴

[ ! ] *1อลูมิเนียมโปรไฟล์ ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงเฟรมที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. หรือมากกว่าที่สามารถใช้งานได้จริง
ความยาวจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะเป็น 4000 มม. หรือมากกว่า (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
อลูมิเนียมโปรไฟล์แบบความยาวคงที่จะต้องตัดโดยลูกค้าเอง จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากขึ้น
เฟรมบางรุ่นไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	ดำเนินการต๊าปรูเกลียวบนโครงท่อ LTP/RTP/TPW: M8 ลึก 24 มม. LHP/RHP/HPW: M5 ลึก 10 มม. (ใส่ helisert) ข้อต่อบอด (ข้อต่อสกรู / ข้อต่อธรรมดา) ที่ต้องการการต๊าปรูเกลียวนี้
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- RAT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]หากต้องการตัดในมุมอื่นที่ไม่ใช่ 45 องศา กรุณาติดต่อบริการ ผลิตภัณฑ์นอกมาตรฐานจากแคตตาล็อกของเรา
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	อลูมิเนียมโปรไฟล์ กระบวนการเพิ่มเติมนี้คือการเจาะรูขันประแจให้ตรงกับตำแหน่งของการต๊าปเกลียวที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมให้เป็นรูปตัว L · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8. หากไม่มีการระบุ มิติ d จะเป็น 8 ข้อต่อแบบบลายด์ที่ต้องใช้กระบวนการนี้ (ข้อต่อแบบขันสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR	อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมที่ช่วยให้สามารถเจาะรูขันประแจในตำแหน่งที่ต้องการได้ สามารถใช้ได้เมื่อต้องการขันข้อต่อแบบบลายด์ในตำแหน่งอื่นที่ไม่ใช่ปลายเฟรม · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8. หากไม่ได้ระบุสเปค มิติ d จะเป็น 8 · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากต้องการรูขันประแจหกรูขึ้นไป กรุณาติดต่อ บริการสินค้านอกมาตรฐานของตู้เก็บแคตาลอคของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z6-XA○○ Z8-YA○○	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกได้ระหว่าง Z6 หรือ Z8) ในตำแหน่งใดก็ได้ · Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14 · สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว · สำหรับเฟรมที่มีร่องหลายแถวบนผิวเดียวกัน จะทำการคว้านรูในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกตำแหน่ง หรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อฝ่ายบริการผลิตภัณฑ์นอกมาตรฐานของเรา.
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู D	LDH/LDV RDH/RDV	เจาะรูที่จำเป็นสำหรับการยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	เจาะรูที่จำเป็นสำหรับยึดข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก (ข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก).
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
การประมวลผลอื่น ๆ	ปลายลบมุมแบบ C	CW	อลูมิเนียมโปรไฟล์ ส่วนรอบนอกของหน้าตัดปลายเฟรมจะถูกลบมุม
การประมวลผลอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	สติ๊กเกอร์ที่พิมพ์หมายเลข catalog ฯลฯ จะถูกติดไว้ที่อลูมิเนียมโปรไฟล์ อลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ยังสามารถพิมพ์หมายเลขซีเรียลของลูกค้าและหมายเลขหน่วยได้ด้วย

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 6

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง	แหวนรองนำไฟฟ้า
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ อลูมิเนียมโปรไฟล์ รายการเฟรมแคปรองรับการใช้งาน

หมายเลขรุ่นเฟรม	เฟรมแคปรองรับการใช้งาน
หมายเลขรุ่นเฟรม	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
ใช้กับ HFS6-5050, HFSB6-5050 และ HFSL6-5050 เช่นเดียวกัน อลูมิเนียมโปรไฟล์, เฟรมความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	3	HFC6-5050-B	1
		ฝาครอบสต๊อปเปอร์	สีเทาอ่อน	3	HFC6-5050-S	1
		ยึดด้วยสลักเกลียว	สีดำ	3	HFCB6-5050-B	1
			สีเทาอ่อน	3	HFCB6-5050-S	1
			สีเหลือง	3	HFCB6-5050-Y	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อเฟรม เฟรมของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อสามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อด้านนอกของเฟรม - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในเฟรม · สวยงาม · ต้องมีการแปรรูปกรอบ

■ การต๊าปเกลียวเพิ่มเติมที่ปลายหน้า (6 ซีรีส์ □50)
ส่วนตรงกลาง (4 รู) (ไม่มีมุม)

ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
M8 ลึก 24	LTP	RTP	TPW
M5 ลึก 10 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]สำหรับอลูมิเนียมโปรไฟล์ น้ำหนักบรรทุกที่ยอมให้ตามแนวทางคือโหลดไฟฟ้าที่ทำให้โปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตารางคำนวณระยะโก่ง/สูตรคำนวณระยะโก่งแบบง่าย เพื่อใช้อ้างอิง
กรอบอลูมิเนียม

ภาพรวมประเภทของอลูมิเนียมโปรไฟล์

		อลูมิเนียมโปรไฟล์มาตรฐาน			อลูมิเนียมโปรไฟล์น้ำหนักเบา		อลูมิเนียมโปรไฟล์ความแข็งเกร็งสูง
		ชนิด HFS	ชนิด EFS	NFS (NEFS) ชนิด	ประเภท HFSL	ประเภท NFSL	ประเภท GFS	ประเภท GNFS

ภาพถ่ายหน้าตัด
วัสดุ		A6005CSS-T5	A6005CSS-T5	A6063S-T5	A6005CSS-T5	A6063S-T5	เทียบเท่า A6061SS-T6	เทียบเท่า A6063S-T6
คุณสมบัติ		รูปทรงพื้นที่หน้าตัดมาตรฐาน	อลูมิเนียมโปรไฟล์ เฟรมนี้ยังคงความแข็งแรงเทียบเท่ากับซีรีส์ HFS ในขณะที่มีน้ำหนักเบากว่าและต้นทุนต่ำกว่า	สามารถลดราคาลงได้อย่างมากโดยการเปลี่ยนวัสดุ ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFS และ EFS	อลูมิเนียมโปรไฟล์ เฟรมนี้ออกแบบมาให้มีน้ำหนักเบาและราคาประหยัด เหมาะสำหรับสถานการณ์ที่ให้ความสำคัญกับน้ำหนักเบาและราคาไม่แพงมากกว่าความแข็งแรง	โดยการเปลี่ยนวัสดุจาก HFSL เราสามารถลดราคาลงได้อีก ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFSL	อลูมิเนียมโปรไฟล์ เป็นกรอบหนาที่ออกแบบมาเพื่อความแข็งแรงสูง เหมาะสำหรับตู้หรือโครงสร้างที่ต้องรับโหลดไฟฟ้าสูง	สามารถลดราคาลงได้อย่างมากโดยการเปลี่ยนวัสดุของโครงรับน้ำหนักและโครงที่มีความแข็งแรง โดยความแข็งแรง (*) เทียบเท่ากับซีรีส์ GFS
กระบวนการชุบผิว		อะลูมิเนียมอโนไดซ์สีขาว , อะลูมิเนียมอโนไดซ์สีดำ , เคลือบใส , กระบวนการอบสี (สีเหลือง)	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว
รองรับการใช้งาน ซีรีส์	5	○	—	○	—	—	—	—
	6		○		○	○	○	○
	8
	8-45
