อลูมิเนียมโปรไฟล์ซีรีส์ 6 สี่เหลี่ยม 60x90 มม. 4 ด้าน อลูมิเนียม A6N01SS-T5

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมเฟรม ซีรีส์ 6 / ร่องกว้าง 8 / ขนาด 60 × 90 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์สำหรับใช้สร้างโครงสร้างเครื่องจักรต่างๆ มีหลากหลายขนาด รูปทรงหน้าตัด รวมถึงกระบวนการชุบผิวต่างๆ ให้เลือกใช้
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ความกว้างร่อง: 8 มม.
● หน้าตัดสี่เหลี่ยมผืนผ้า: 60 x 90 มม.
จำนวนร่อง (ความกว้าง x ความยาว) = 2 x 3 ร่อง
จำนวนด้านที่มีร่อง = 4 ด้าน
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 ถึง 4000 มม. และเพิ่มความยาวขั้นต่ำได้ครั้งละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5 และ A6063S-T5
● กระบวนการเตรียมผิว: อโนไดซ์ใส
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

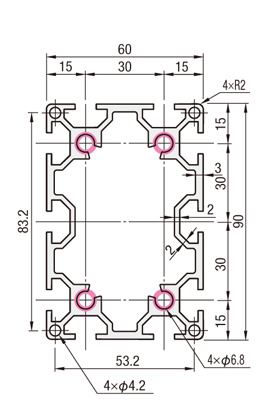

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

HFS (รุ่นมาตรฐาน) อลูมิเนียมโปรไฟล์ซีรีส์ 6 สี่เหลี่ยม 60x90 มม. มีร่อง 3 แถวขึ้นไป 4 ด้าน: รูปภาพที่เกี่ยวข้อง

*ไม่มีข้อกำหนดความเผื่อสำหรับเฟรมความยาวคงที่

ซีรี่ส์ 6

อลูมิเนียมโปรไฟล์ สำหรับข้อมูลอื่น ๆ ที่เกี่ยวข้องกับความเผื่อขนาด

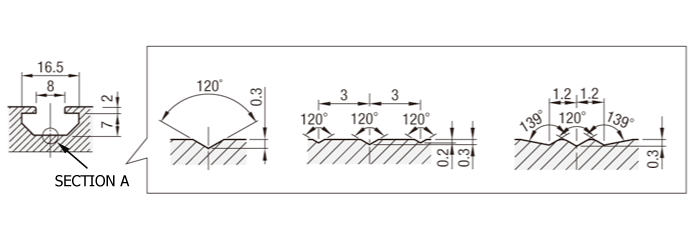

รายละเอียดร่อง
(ใช้ร่วมกันทุกซีรีส์)รายละเอียดก้นร่อง
(ประเภท HFS/CAF)(ประเภท GFS)(ประเภท EFS)ขนาดร่องตัว Tภาพขยายส่วน Aภาพขยายส่วน Aภาพขยายส่วน A อลูมิเนียมโปรไฟล์ซีรีส์ 6 สี่เหลี่ยม 60x90 มม. มีร่อง 3 แถวขึ้นไป 4 ด้าน: รูปภาพที่เกี่ยวข้อง

[ ! ]อลูมิเนียมโปรไฟล์ พื้นที่ผิวตัดและบริเวณที่มีการกลึงเพิ่มเติมไม่ได้ผ่านกระบวนการเตรียมผิว
[ ! ]หากคุณระบุรูต๊าปเกลียวเพิ่มเติม จะมีการดำเนินการในบริเวณที่วงกลมสีแดงไว้ในภาพร่างโครงร่างอลูมิเนียมโปรไฟล์

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
HFS6-6090	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
							ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS6-6 090	50 ถึง 4000	3.1	1147	52.6x10 ⁴	111.0x10 ⁴

[ ! ]อลูมิเนียมโปรไฟล์ หากคุณต้องการอลูมิเนียมที่ไม่ได้ผ่านกระบวนการอโนไดซิ่งหรืออลูมิเนียมอโนไดซ์สีดำที่มีความยาว 6000 มม.

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
KHFS6-6090	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ)	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
						ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHF S6-6090	4000	1147	52.6× ¹⁰⁴	111.0× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ ความยาวที่ใช้งานได้จริง 4000 มม. หมายความว่าความยาวที่สามารถใช้งานได้จริงของเฟรมจะเป็น 4000 มม. หรือมากกว่า
ความยาวจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะมีขนาด 4000 มม. ขึ้นไป (จะยาวกว่าหลายสิบมม.)
เฟรมแบบความยาวคงที่เป็นเฟรมที่ต้องตัดโดยลูกค้า จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากขึ้น
เฟรมบางรุ่นไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถนำไปใช้ได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	ดำเนินการต๊าปรูเกลียวบนโครงท่อ LTP/RTP/TPW: M8 ลึก 24 มม. LHP/RHP/HPW: M5 ลึก 10 มม. (ใส่ helisert) ข้อต่อบอด (ข้อต่อสกรู / ข้อต่อธรรมดา) ที่ต้องการการต๊าปรูเกลียวนี้
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูสี่เหลี่ยม)	LSP/RSP/SPW	อลูมิเนียมโปรไฟล์ รูที่หน้าส่วนปลายและมุมของเฟรมจะถูกต๊าปรูเกลียว (M5 ลึก 10 มม.)
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อรองรับการตัดที่มีความแม่นยำสูง * ใช้ได้กับ L≦1500 เท่านั้น
เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- RAT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]อลูมิเนียมโปรไฟล์ หากต้องการตัดที่มุมอื่นนอกเหนือจาก 45 องศา กรุณาติดต่อบริการสินค้านอกมาตรฐานจากแคตตาล็อกของเรา.
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	อลูมิเนียมโปรไฟล์ กระบวนการเพิ่มเติมนี้คือการเจาะรูขันประแจให้ตรงกับตำแหน่งของการต๊าปเกลียวที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมให้เป็นรูปตัว L · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8. หากไม่มีการระบุ มิติ d จะเป็น 8 ข้อต่อแบบบลายด์ที่ต้องใช้กระบวนการนี้ (ข้อต่อแบบขันสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR	อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมที่ช่วยให้สามารถเจาะรูขันประแจในตำแหน่งที่ต้องการได้ สามารถใช้ได้เมื่อต้องการขันข้อต่อแบบซ่อนที่ไม่ใช่บริเวณปลายเฟรม · สามารถเลือกมิติ d ของรูขันประแจได้จาก X5 หรือ X8. หากไม่ได้ระบุสเปค มิติ d จะเป็น 8 · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากต้องการรูขันประแจหกรูขึ้นไป กรุณาติดต่อ บริการสินค้านอกมาตรฐานของตู้เก็บแคตาลอคของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z6-XA○○ Z8-YA○○	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (เลือกได้ระหว่าง Z6 หรือ Z8) ในตำแหน่งใดก็ได้ · Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11, Z8: รูทะลุ ⌀9, รูคว้าน ⌀14 · สามารถเจาะรูได้สูงสุดห้ารูในทิศทางเดียว · สำหรับเฟรมที่มีร่องหลายแถวบนผิวเดียวกัน จะทำการคว้านรูในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกตำแหน่ง หรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อฝ่ายบริการผลิตภัณฑ์นอกมาตรฐานของเรา.
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อนมุม	รู D	LDH/LDV RDH/RDV	เจาะรูที่จำเป็นสำหรับการยึดข้อต่อเดี่ยว (ข้อต่อเดี่ยว)
	รูตัว S	LSH/LSV RSH/RSV	เจาะรูที่จำเป็นสำหรับยึดข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก (ข้อต่อคู่ที่ติดตั้งเป็นอันดับแรก).
	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
	รู L	JLP○○-H△ KLP○○-H△	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อขนาน (ข้อต่อแบบขนาน)
การประมวลผลอื่น ๆ	ปลายลบมุมแบบ C	CW	อลูมิเนียมโปรไฟล์ ส่วนรอบนอกของหน้าตัดปลายเฟรมจะถูกลบมุม
การประมวลผลอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	อลูมิเนียมโปรไฟล์ มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 6

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ เฟรมแคปรองรับการใช้งานของอลูมิเนียมโปรไฟล์

หมายเลขรุ่นเฟรม	เฟรมแคปรองรับการใช้งาน
	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
เช่นเดียวกันกับ HFS6-6090 อลูมิเนียมโปรไฟล์, เฟรมความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K)		ชนิดมาตรฐาน	สีดำ	3	HFC6-6090-B	1
			สีเทาอ่อน	3	HFC6-6090-S	1

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อเฟรมของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อเฟรมสามารถแบ่งออกได้เป็น 2 ประเภทหลัก ๆ ดังนี้ >>

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อด้านนอกของเฟรม - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในเฟรม · สวยงาม · ต้องมีการแปรรูปกรอบ

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]สำหรับอลูมิเนียมโปรไฟล์ น้ำหนักบรรทุกที่ยอมให้ตามแนวทางคือโหลดไฟฟ้าที่ทำให้โปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่เหมาะสมในการใช้งาน (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) กรุณาอ้างอิง
ตารางแนวทางความแข็งแรงของอลูมิเนียมโปรไฟล์ หรือ ตาราง/สูตรคำนวณระยะโก่งแบบง่าย เพื่อใช้เป็นข้อมูลอ้างอิง
