อลูมิเนียมโปรไฟล์ซีรีส์ 5 ขนาด 40x60 มม./40x80 มม. ร่องกว้าง 6 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 5 / ร่องกว้าง 6 / ขนาด 40 × 60, 40 × 80 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์สำหรับใช้สร้างโครงสร้างเครื่องจักรต่างๆ มีหลากหลายขนาด รูปทรงหน้าตัด รวมถึงกระบวนการชุบผิวต่างๆ ให้เลือกใช้
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ความกว้างร่อง: 6 มม.
● พื้นที่หน้าตัด: 40 × 60 มม. , จำนวนร่อง 2 X 3
● พื้นที่หน้าตัด: 40 × 80 มม. , จำนวนร่อง 2 X 4
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5 และ A6063S-T5
● กระบวนการเตรียมผิว: อโนไดซ์ใส
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

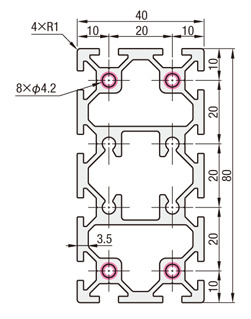

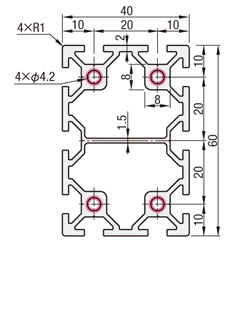

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

HFS (รุ่นมาตรฐาน)
กรอบอลูมิเนียม

ซีรี่ส์ 5

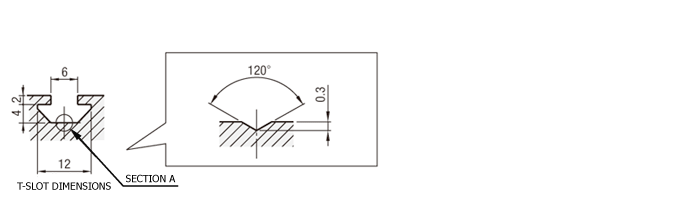

รายละเอียดของร่อง
(ใช้ร่วมกันทุกซีรี่ส์)

รายละเอียดส่วนล่างของร่อง
(ประเภท HFS, CAF, HFSY)

มุมมองขยายของชิ้นส่วน A

■ อลูมิเนียมโปรไฟล์ ซีรี่ส์ 5 เป็นอลูมิเนียมเฟรมที่มีความกว้างของร่อง 6±0.30 มม. เหมาะสำหรับโบลท์ M5
[ ! ]อลูมิเนียมโปรไฟล์ พื้นผิวที่ตัดและบริเวณที่มีการกลึงเพิ่มเติมจะไม่ได้รับการปรับพื้นผิว
[ ! ]หากคุณร้องขอรูต๊าปเกลียวเพิ่มเติม จะมีการดำเนินการในบริเวณที่วงกลมสีแดงบนภาพวาดโครงร่างอลูมิเนียมโปรไฟล์

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
HFS5-4060	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม.	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS5-4 060	50 ถึง 4000	1.8	665	12.63× ¹⁰⁴	27× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS5-4 080	50 ถึง 4000	2.69	994	18.29× ¹⁰⁴	63.3× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ หากต้องการอลูมิเนียมที่ไม่ได้ผ่านกระบวนการอโนไดซิ่งหรืออลูมิเนียมที่ผ่านกระบวนการอโนไดซิ่งสีดำที่มีความยาว 6000 มม.

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
KHFS5-4080	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	LMM	พื้นที่หน้าตัด mm ²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHF S5-4060	4000	665	12.63×104	27×104
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHFS5-4080	40 00	994	18.29×10⁴	63.3×10⁴

[ ! ]อลูมิเนียมโปรไฟล์ ความยาวที่ใช้งานได้จริง 4000 มม. หมายความว่าความยาวที่สามารถใช้งานได้จริงของเฟรมจะเป็น 4000 มม. หรือมากกว่า
ความยาวจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะมีขนาด 4000 มม. ขึ้นไป (จะยาวกว่าหลายสิบมม.)
เฟรมแบบความยาวคงที่เป็นเฟรมที่ต้องตัดโดยลูกค้า จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่างนี้ อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI สามารถประกอบได้อย่างยืดหยุ่นมากขึ้น
เฟรมบางรุ่นไม่สามารถใช้งานได้ ขึ้นอยู่กับชนิดและขนาด กรุณาตรวจสอบรายการราคาบนแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถใช้งานได้หรือไม่
อลูมิเนียมโปรไฟล์ วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถใช้งานได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	เฟรมเป็นชนิดมีรูต๊าปเกลียว LTP/RTP/TPW: M5 ลึก 15 มม. LHP/RHP/HPW: M3 ลึก 6 มม. (ใส่เฮลิคอลอินเสิร์ตแล้ว) การทำงานนี้จำเป็นสำหรับข้อต่อแบบบอด (ข้อต่อสกรู / ข้อต่อแบบธรรมดา).
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- RAT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]อลูมิเนียมโปรไฟล์ หากต้องการตัดที่มุมอื่นนอกเหนือจาก 45 องศา กรุณาติดต่อบริการสินค้านอกมาตรฐานจากแคตตาล็อกของเรา.
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	อลูมิเนียมโปรไฟล์ จำเป็นต้องมีการ加工เพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀7.35) ให้ตรงกับตำแหน่งของรูต๊าปที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมเป็นรูปตัว L ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR	อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀7.35) ในตำแหน่งที่ต้องการได้ตามต้องการ สามารถใช้ได้เมื่อต้องการยึดข้อต่อแบบบอดในตำแหน่งอื่นที่ไม่ใช่ปลายเฟรม · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกรูขึ้นไป กรุณาติดต่อ ฝ่ายบริการสินค้าที่ไม่ได้มาตรฐานของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z5-XA○○ Z6-YA○○	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (สามารถเลือกได้ระหว่าง Z5 หรือ Z6) ที่ตำแหน่งใดก็ได้ · Z5: รูทะลุ ⌀5.5, รูคว้าน ⌀9.5, Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11 . · Up to five holes can be drilled in one direction. · สำหรับเฟรมที่มีร่องหลายแถวบนผิวเดียวกัน จะทำการคว้านรูในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกตำแหน่ง หรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อฝ่ายบริการผลิตภัณฑ์นอกมาตรฐานของเรา.
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู L	JLP○○-H△ KLP○○-H△	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อขนาน (ข้อต่อแบบขนาน)
การประมวลผลอื่น ๆ	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของปลายกรอบถูกทำการทําแชมเฟอร์
การประมวลผลอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	อลูมิเนียมโปรไฟล์ มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน
