อลูมิเนียมโปรไฟล์ซีรีส์ 5 ขนาด 20x60 มม./20x80 มม. ร่องกว้าง 6 มม.

แบรนด์ :

MISUMI

ข้อควรระวัง

สีของผลิตภัณฑ์และบรรจุภัณฑ์มีการเปลี่ยนแปลง ดูรายละเอียดเพิ่มเติมได้ที่ >> คลิกที่นี่
จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.5 มม
เวลาสำหรับสายนำไฟฟ้านี้สำหรับความยาววัตถุไม่เกิน 2600 มม. หากความยาวของวัตถุยาวกว่า 2600 มม. ระยะเวลาการจัดส่งจะอยู่ที่ประมาณ 1.5 เดือน กรุณาตรวจสอบเวลานำจริงกับ MISUMI.
ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่

รายละเอียดสินค้า

อลูมิเนียมโปรไฟล์ซีรีส์ 5 / ร่องกว้าง 6 / ขนาด 20 × 60 มม. และ 20 × 80 มม.
อลูมิเนียมเฟรมเป็นอุปกรณ์ใช้สำหรับสร้างโครงสร้างเครื่องจักร มีให้เลือกหลากหลายทั้งขนาด รูปทรงหน้าตัด และกระบวนการชุบผิวต่างๆ
[คุณสมบัติ]
● รูปทรง: สี่เหลี่ยมผืนผ้า
● ความกว้างร่อง: 6 มม.
● พื้นที่หน้าตัด: มี 2 แบบ
- 20 มม. X 60 มม.
จำนวนร่อง กว้าง = 1 ร่อง
จำนวนร่อง ยาว = 3 ร่อง
- 20 มม. X 80 มม.
จำนวนร่องด้านกว้าง = 1 ร่อง
จำนวนร่องด้านยาว = 4 ร่อง
● ความยาวรวม: สามารถกำหนดขนาดได้ตั้งแต่ 50 มม. ถึง 4000 มม. สามารถเพิ่มความยาวได้ต่ำสุดทีละ 0.5 มม.
● วัสดุ: อะลูมิเนียมเกรด A6N01SS-T5 และ A6063S-T5
● กระบวนการเตรียมผิว: อโนไดซ์ใส
[การใช้งาน]
ใช้สำหรับโครงสร้างเครื่องจักรอัตโนมัติในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ

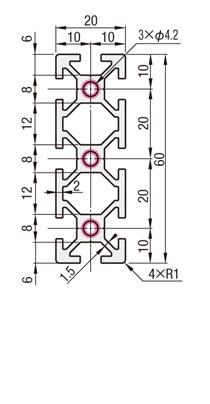

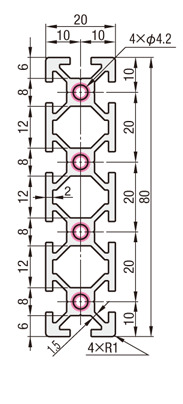

ดรออิ้งบอกขนาดของอลูมิเนียมโปรไฟล์

HFS (รุ่นมาตรฐาน)
กรอบอลูมิเนียม

*ไม่มีการระบุความเผื่อสำหรับเฟรมความยาวคงที่

■ ซีรี่ส์ 5: ความกว้างของร่อง 6±0.30 มม. เหมาะสำหรับสลักเกลียว M5
[ ! ]ไม่มีการทำกระบวนการเตรียมผิวบนพื้นผิวที่ตัดหรือบริเวณที่มีการกลึงเพิ่มเติม
[ ! ]อลูมิเนียมโปรไฟล์ หากมีการระบุให้ทำเกลียวที่ปลาย จะมีการตัดแต่งขึ้นรูปด้วยเครื่องจักรในวงกลมสีแดง

ซีรี่ส์ 5

สำหรับข้อมูลเกี่ยวกับความเผื่อของมิติ

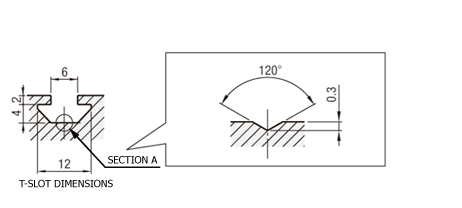

รายละเอียดของร่อง
(ใช้ร่วมกันทุกซีรี่ส์)

รายละเอียดส่วนล่างของร่อง
(ประเภท HFS, CAF, HFSY)

มุมมองขยายของชิ้นส่วน A

ตารางสเปคอลูมิเนียมโปรไฟล์ความยาวที่กำหนด (สามารถเพิ่มกระบวนการเพิ่มเติมได้)

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
HFS5-2060	—	800

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	L ระบุเพิ่มขึ้นครั้งละ 0.5 มม. (ความเผื่อ ±0.5 มม.)	น้ำหนัก กก./ ม.	พื้นที่หน้าตัด mm ²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS5-2 060	50 ถึง 4000	1.26	464	1.97× ¹⁰⁴	15.98× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	HFS 5-2080	50 ถึง 4000	1.64	605	2.56× ^10⁴	36× ¹⁰⁴

[ ! ]อลูมิเนียมโปรไฟล์ หากต้องการอลูมิเนียมที่ไม่ได้ผ่านกระบวนการอโนไดซิ่งหรืออลูมิเนียมที่ผ่านกระบวนการอโนไดซิ่งสีดำที่มีความยาว 6000 มม.

ตารางสเปคอลูมิเนียมโปรไฟล์แบบความยาวคงที่ (ความยาวประสิทธิผล 4000 มม.)

[ ! ]อลูมิเนียมโปรไฟล์ แบบความยาวคงที่ จะมีรูปแบบที่ขึ้นต้นรหัสด้วย K สำหรับแต่ละเฟรม

อลูมิเนียมโปรไฟล์รุ่นต่างๆ	—	L
KHFS5-2080	—	4000

ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	โมเมนต์ความเฉื่อย mm ⁴
ชนิด	วัสดุ	กระบวนการชุบผิว	รุ่น	Lมม (ไม่ได้ระบุความเผื่อ *1)	พื้นที่หน้าตัด mm ²	ℓx	ℓy
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHF S5-2060	4000	464	1.97× ¹⁰⁴	15.98× ¹⁰⁴
HFS	A6005CSS-T5	อลูมิเนียม อโนไดซ์สีขาว	KHFS5-2080	4000	605	2.56× ^10⁴	36× ¹⁰⁴

[ ! ] *1อลูมิเนียมโปรไฟล์ ความยาวที่มีประสิทธิภาพ 4,000 มม. หมายถึงโปรไฟล์ที่มีความยาวที่มีประสิทธิภาพ 4,000 มม. ขึ้นไปที่สามารถใช้งานได้จริง
ขนาดจริงรวมระยะเผื่อสำหรับตัวจับชิ้นงานจะมีความยาว 4000 มม. ขึ้นไป (จะยาวกว่านี้อีกหลายสิบมิลลิเมตร)
เฟรมแบบความยาวคงที่จะต้องถูกตัดโดยลูกค้า จึงไม่สามารถระบุความยาวที่แน่นอนได้

การปรับแต่งอลูมิเนียมโปรไฟล์ (เฉพาะความยาวที่กำหนด ไม่สามารถใช้กับความยาวคงที่)

[ ! ]อลูมิเนียมโปรไฟล์ โดยการใช้การปรับแต่งต่าง ๆ ที่ระบุไว้ด้านล่าง อลูมิเนียมโปรไฟล์ความยาวที่กำหนดของ MISUMI ช่วยให้สามารถประกอบโครงสร้างได้อย่างยืดหยุ่นมากขึ้น
บางท่อโปรไฟล์อาจไม่สามารถใช้งานได้ ขึ้นอยู่กับประเภทและขนาด โปรดตรวจสอบรายการราคาในแต่ละหน้าการปรับแต่งเพิ่มเติมเพื่อดูว่าสามารถทำการปรับแต่งเพิ่มเติมนั้นได้หรือไม่
อลูมิเนียมโปรไฟล์ วัตถุที่มีเครื่องหมาย " - " ในรายการราคาไม่สามารถใช้งานได้

การจัดหมวดหมู่	ชื่อรายการงานเพิ่มเติม	ตัวอย่างรหัสการปรับแต่งเพิ่มเติม	คำอธิบาย
ต๊าปรูเกลียวหน้าส่วนปลาย	ต๊าปรูเกลียวหน้าส่วนปลาย (รูตรงกลาง)	LTP/RTP/TPW LHP/RHP/HPW	ต๊าปรูเกลียวที่เฟรม M5, ลึก 15: LTP/RTP/TPW M3, ลึก 6 (พร้อมเฮลิคอลอินเสิร์ต): LHP/RHP/HPW ข้อต่อแบบปิด (ข้อต่อแบบสกรู / ข้อต่อแบบธรรมดา) ที่ต้องการการแปรรูปนี้
เปลี่ยนวิธีการตัด	การตัดงานละเอียด	SC	อลูมิเนียมโปรไฟล์ ความเผื่อของความยาวรวม L ได้เปลี่ยนจาก L±0.5 เป็น L±0.2 เพื่อให้สามารถตัดงานละเอียดได้ * ใช้ได้กับ L≦1500 เท่านั้น
เปลี่ยนวิธีการตัด	ตัด 45 องศา	L□T45 R□T45	ตัดที่มุม 45 องศา ไม่สามารถระบุการตัด 45 องศาในทิศทางเดียวกันร่วมกับการปรับแต่งเพิ่มเติมอื่นได้ ตัวอย่าง: HFS6-3030-500- L TP- LAT45 ⇒ ✖ (การปรับแต่งเพิ่มเติมในทิศทางเดียวกัน (ซ้าย)) HFS6-3030-500- L TP- RAT45 ⇒ ○ (การปรับแต่งเพิ่มเติมแยกซ้ายและขวา) [ ! ]หากต้องการตัดในมุมอื่นที่ไม่ใช่ 45 องศา กรุณาติดต่อบริการ ผลิตภัณฑ์นอกมาตรฐานจากแคตตาล็อกของเรา
การขุดเจาะรูขันประแจ	รูขันประแจตำแหน่งคงที่	LCH/LCV/LCP RCH/RCV/RCP	อลูมิเนียมโปรไฟล์ จำเป็นต้องมีการ加工เพิ่มเติมนี้เพื่อเจาะรูขันประแจ (⌀7.35) ให้ตรงกับตำแหน่งของรูต๊าปที่ปลายหน้าของเฟรมที่ประกบกัน เมื่อทำการยึดข้อต่อแบบบลายด์ที่ใช้ประกอบเฟรมเป็นรูปตัว L ข้อต่อแบบบลายด์ที่ต้องมีการ加工นี้ (ข้อต่อแบบสกรู / ข้อต่อเดี่ยว / ข้อต่อแบบต๊าปเกลียว)
	ตำแหน่งรูถูกเลื่อนโดยความหนาของ เฟรมแคป	FL FR	อลูมิเนียมโปรไฟล์ ตำแหน่งรูสำหรับรูขันประแจตำแหน่งคงที่เพิ่มเติมจะถูกเลื่อนโดยความหนาของฝาปิดเฟรม (3 มม.) สิ่งนี้ช่วยป้องกันไม่ให้ฝาครอบเฟรมยื่นออกมาเมื่อประกอบที่มุม
	รูขันประแจในตำแหน่งที่ระบุ	AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูขันประแจ (⌀7.35) ในตำแหน่งที่ต้องการได้ตามต้องการ สามารถใช้ได้เมื่อต้องการยึดข้อต่อแบบบอดในตำแหน่งอื่นที่ไม่ใช่ปลายเฟรม · สามารถเจาะรูได้สูงสุดห้ารูในแต่ละทิศทาง ได้แก่ แนวนอน แนวตั้ง และแนวขวาง [ ! ] หากคุณต้องการรูขันประแจหกรูขึ้นไป กรุณาติดต่อ ฝ่ายบริการสินค้าที่ไม่ได้มาตรฐานของเรา
การเจาะรูคว้าน	แบบรูคว้านตำแหน่งที่ระบุ	Z5-XA○○ Z6-YA○○	อลูมิเนียมโปรไฟล์ นี่คือกระบวนการเพิ่มเติมสำหรับการเจาะรูคว้าน (สามารถเลือกได้ระหว่าง Z5 หรือ Z6) ที่ตำแหน่งใดก็ได้ · Z5: รูทะลุ ⌀5.5, รูคว้าน ⌀9.5, Z6: รูทะลุ ⌀6.5, รูคว้าน ⌀11 . · Up to five holes can be drilled in one direction. · สำหรับเฟรมที่มีร่องหลายแถวบนผิวเดียวกัน จะทำการคว้านรูในทุกร่อง [ ! ]หากคุณต้องการรูคว้านมากกว่าหกตำแหน่ง หรือเปลี่ยนทิศทางของรูคว้าน กรุณาติดต่อฝ่ายบริการผลิตภัณฑ์นอกมาตรฐานของเรา.
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู M	LMH/LMV RMH/RMV	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อคู่หลังประกอบและข้อต่อกลาง (ข้อต่อคู่หลังประกอบเสา / ข้อต่อกลาง)
เจาะรูโดยเฉพาะสำหรับ ข้อต่อซ่อน	รู L	JLP○○-H△ KLP○○-H△	เจาะรูที่จำเป็นสำหรับเชื่อมต่อข้อต่อขนาน (ข้อต่อแบบขนาน)
การประมวลผลอื่น ๆ	ปลายลบมุมแบบ C	CW	บริเวณรอบนอกของปลายกรอบถูกทำการทําแชมเฟอร์
การประมวลผลอื่น ๆ	การติดสติ๊กเกอร์	ZZZ	อลูมิเนียมโปรไฟล์ มีการติดสติ๊กเกอร์ที่พิมพ์หมายเลขแคตตาล็อก ฯลฯ ลงบนอลูมิเนียมโปรไฟล์ มีข้อจำกัดเกี่ยวกับจำนวนตัวอักษร เป็นต้น แต่ก็สามารถพิมพ์หมายเลขซีเรียลและหมายเลขหน่วยของลูกค้าได้เช่นกัน

ชิ้นส่วนที่เกี่ยวข้องกับอลูมิเนียมโปรไฟล์ซีรีส์ 5

■ อุปกรณ์เสริมอลูมิเนียมโปรไฟล์

ชื่อผลิตภัณฑ์	เหล็กยึด	ข้อต่อซ่อนมุม	น๊อตตัวเมีย	ฝาครอบเฟรม	ฝาปิดร่อง
ภาพถ่าย
หน้าผลิตภัณฑ์	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่

■ อลูมิเนียมโปรไฟล์ รายการเฟรมแคปรองรับการใช้งาน

หมายเลขรุ่นเฟรม	เฟรมแคปรองรับการใช้งาน
	ประเภทสินค้า		สี	ความหนา	รหัสรุ่นสินค้า	จำนวนครั้งที่ใช้
เช่นเดียวกันกับ HFS5-2060 กรอบความยาวคงที่ (รหัสรุ่นสินค้าที่ขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	2.5	HFC5-2060-B	1
			สีเทาอ่อน	2.5	HFC5-2060-S	1
ใช้กับ HFS5-2080 ได้เช่นกัน เฟรมความยาวคงที่ (หมายเลขรุ่นที่ขึ้นต้นด้วย K)		ฝาครอบสต๊อปเปอร์	สีดำ	2.5	HFC5-2040-B	2
			สีเทาอ่อน	2.5	HFC5-2040-S	2

ข้อมูลช่วยในการเลือกของอลูมิเนียมโปรไฟล์

■ วิธีการเชื่อมต่อเฟรม เฟรมของอลูมิเนียมโปรไฟล์
วิธีการเชื่อมต่อสามารถแบ่งออกได้เป็น 2 ประเภทหลักดังนี้

	เหล็กยึด	ข้อต่อซ่อนมุม
ตัวอย่างการเชื่อมต่อ
คุณสมบัติ	- เชื่อมต่อด้านนอกของเฟรม - สามารถย้ายไปยังตำแหน่งใดก็ได้ - ไม่สวยงาม	· เชื่อมต่อภายในเฟรม · สวยงาม · ต้องมีการแปรรูปกรอบ

■ การต๊าปเกลียวปลายเพิ่มเติม (5 ซีรีส์ 20 x 60, 20 x 80) ของอลูมิเนียมโปรไฟล์
ส่วนกลาง (3 รู, 4 รู) (ไม่มีส่วนมุม)

ขนาดและตำแหน่ง	ซ้าย	ด้านขวา	ทั้งสองด้าน	ภาพตัดขวาง
M5 ลึก 15	LTP	RTP	TPW
M3 ลึก 6 (ใส่เฮลิเซิร์ทแล้ว)	LHP	RHP	HPW
ตำแหน่ง Tap

■ วิธีการพิจารณาน้ำหนักบรรทุกที่ยอมให้ตามแนวทาง (ระยะโก่ง) สำหรับอลูมิเนียมโปรไฟล์
[ ! ]สำหรับอลูมิเนียมโปรไฟล์ น้ำหนักบรรทุกที่ยอมให้ตามแนวทางคือโหลดไฟฟ้าที่ทำให้โปรไฟล์เกิดระยะโก่งไม่เกิน 1 มม. ต่อความยาว 1000 มม.
ระยะโก่งที่เกินกว่านี้จะไม่ทำให้เกิดความเสียหาย แต่ควรถือว่าเป็นความโก่งสูงสุดที่ใช้งานได้จริง (ความโก่งที่ยอมรับได้ตามแนวทางจะเป็นสัดส่วนกับความยาว) ตัวอย่างเช่น 500 มม. = 0.5 มม., 2000 มม. = 2 มม.) โปรดดูที่
หรือ เพื่อใช้อ้างอิง
กรอบอลูมิเนียม

ภาพรวมประเภทของอลูมิเนียมโปรไฟล์

		อลูมิเนียมโปรไฟล์มาตรฐาน			อลูมิเนียมโปรไฟล์น้ำหนักเบา		อลูมิเนียมโปรไฟล์ชนิดแข็ง
		ชนิด HFS	ชนิด EFS	NFS (NEFS) ชนิด	ประเภท HFSL	ประเภท NFSL	ประเภท GFS	ประเภท GNFS

ภาพถ่ายหน้าตัด
วัสดุ		A6005CSS-T5	A6005CSS-T5	A6063S-T5	A6005CSS-T5	A6063S-T5	เทียบเท่า A6061SS-T6	เทียบเท่า A6063S-T6
คุณสมบัติ		รูปทรงพื้นที่หน้าตัดมาตรฐาน	อลูมิเนียมโปรไฟล์ เฟรมนี้ยังคงความแข็งแรงเทียบเท่ากับซีรีส์ HFS ในขณะที่มีน้ำหนักเบากว่าและต้นทุนต่ำกว่า	สามารถลดราคาลงได้อย่างมากโดยการเปลี่ยนวัสดุ ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFS และ EFS	อลูมิเนียมโปรไฟล์ เฟรมนี้ออกแบบมาให้มีน้ำหนักเบาและราคาประหยัด เหมาะสำหรับสถานการณ์ที่ให้ความสำคัญกับน้ำหนักเบาและราคาไม่แพงมากกว่าความแข็งแรง	โดยการเปลี่ยนวัสดุจาก HFSL เราสามารถลดราคาลงได้อีก ความแข็งแรง (*) เทียบเท่ากับซีรีส์ HFSL	โครงหนาที่ออกแบบมาเพื่อความแข็งเกร็งสูง เหมาะสำหรับตู้หรือโครงสร้างที่ต้องรับโหลดไฟฟ้าสูง	อลูมิเนียมโปรไฟล์ มีการลดราคาลงอย่างมากโดยการเปลี่ยนวัสดุของเฟรมที่รับโหลดไฟฟ้าและมีความแข็งเกร็ง ความแข็งแรง (*) เทียบเท่ากับซีรีส์ GFS
กระบวนการ เตรียมผิว		อะลูมิเนียมอโนไดซ์สีขาว , อะลูมิเนียมอโนไดซ์สีดำ , เคลือบใส , กระบวนการอบสี (สีเหลือง)	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว อลูมิเนียม อโนไดซ์สีดำ	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว	อลูมิเนียม อโนไดซ์สีขาว
รองรับการใช้งาน ซีรีส์	5	○	—	○	—	—	—	—
	6		○		○	○	○	○
	8
	8-45
