เฟืองโซ่, ชนิด 2 แถว, ซีรีส์ SP40
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เฟืองโซ่ เป็นส่วนประกอบสำคัญในระบบส่งกำลัง โดยเฉพาะระบบขับเคลื่อนด้วยโซ่ มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● จำนวนฟัน ต่ำสุด/สูงสุด : 12 และ 21
● ขนาดของรูเพลา เล็กสุด/ใหญสุด (mm.) : 15 และ 35
● คุณสมบัติของรูเพลา : รูไพล็อต และ รูสำหรับช่องเสียบลิ่มแบบใหม่ตามมาตรฐาน JIS + พร้อมรูเกลียว
● วัสดุ : เทียบเท่า S45C (ชุบแข็งแบบเหนี่ยวที่บริเวณยอดฟัน)
[การประยุกต์ใช้งาน]
เฟืองโซ่ มักใช้ในเครื่องจักรอุตสาหกรรม เช่น ในระบบลำเลียงด้วยโซ่

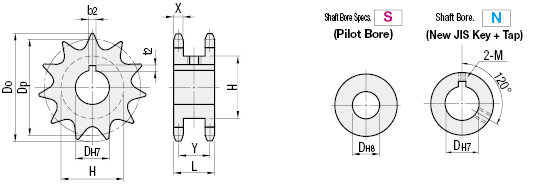

■ สเปครูเพลา
| เส้นผ่านศูนย์กลางรูสำหรับเพลา D | ร่องลิ่ม b2xt2 | สกรูตัวหนอน M |
| 15 | 5 × 2.3 | 6 |
| 18, 20 | 6 × 2.8 | 6 |
| 25 to 30 | 8 × 3.3 | 8 |
| 35 | 10 × 3.3 | 8 |
| 40 | 12 × 3.3 | 8 |
[ ! ] ออฟเซ็ทระหว่างปลายฟันและร่องลิ่ม คือ ±0.5 มม.
| รุ่น | [M] วัสดุ |
| SP40SD | เทียบเท่า S45C (ปลายฟันชุบแข็งผิวด้วยกระแสเหนี่ยวนำ) |
ข้อมูลเพิ่มเติม
■ คุณสมบัติ: เฟืองโซ่ ออกแบบมาเพื่อส่งแรงผลักดันไปยังสอง โซ่ มันสามารถใช้งานได้กับเครื่องจักรที่ขับเคลื่อนด้วย แบบหลายแกน
