[มอเตอร์] แกน X - บอล เชิงเส้น , CAVE-X POSITIONER, สต๊อก 100 ถึง 300
แบรนด์ :
MISUMI
ข้อควรระวัง
- อาจเกิดความล่าช้าในการจัดส่งสินค้าของเราบางรายการเนื่องจากมีการจำกัดกำลังการผลิตที่ไซต์การผลิตของเรา
รายละเอียดสินค้า
มีความแข็งแรงสูงและความกว้างที่กะทัดรัด และมีความยาวพอเหมาะจะพกพาได้ 100 ถึง 300 มม.
![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](http://th.misumi-ec.com/th/linked/item/10302632730/img/110302632730_drw_01.gif)
[ ! ]แผนภูมิด้านบนแสดงข้อมูลของสเตจที่มีมอเตอร์ F หากต้องการรายละเอียดเกี่ยวกับขนาดสเตจที่มีมอเตอร์ G, MA, PA, UA ให้ดูข้อมูล CAD ที่เกี่ยวข้อง
[ M ] วัสดุ: เทียบเท่า SUS440C
[ S ] กระบวนการเตรียมผิว: ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า
[A] อุปกรณ์เสริม: สกรูซ็อกเก็ตหกเหลี่ยม SUS M4-14 (มาเป็นชิ้น)
• XCVL6100/XCVLC6100: 8 ชิ้น
· XCVL6150/XCVLC6150 (14 ชิ้น)
· XCVL6200/XCVLC6200 (12 ชิ้น)
· XCVL6300/XCVLC6300 (16 ชิ้น)
ข้อมูลเพิ่มเติม

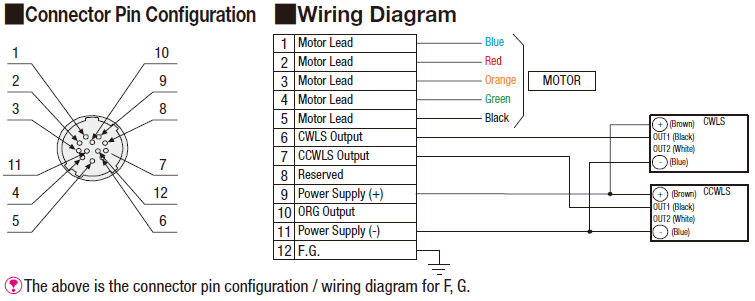

■ ตารางการใช้งานมอเตอร์/สายไฟ
| มอเตอร์/ สายไฟ โต๊ะวางชิ้นงาน การใช้งาน | มอเตอร์ | สายไฟ |
| เอฟ, จี | N (ไม่ได้ระบุ) | |
| MA | M | |
| PA | P | |
| UA | U |
[ ! ] สำหรับ สายไฟ สำหรับ C, F หรือ G โปรดดู MSCB_on P.1-2014-3
■ ความเร็วสูงสุด
| มอเตอร์ | (มม./วินาที) |
| F | 35 |
| G | 25 |
| MA | 25 |
| PA | 40 |
| UA | 50 |
[ ! ]โปรดทราบว่าความเร็วและเวลาในการวางตำแหน่งอาจแตกต่างกันไปตามสภาพการใช้งาน
ค่าที่แสดงที่นี่เป็นค่าอ้างอิงของ MISUMI การทำงานที่ค่าเหล่านี้ไม่ได้รับการรับประกัน
![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](http://th.misumi-ec.com/th/linked/item/10302632730/img/oth_08.gif)

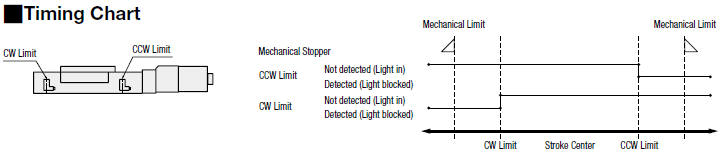

![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](http://th.misumi-ec.com/th/linked/item/10302632730/img/oth_03.gif)

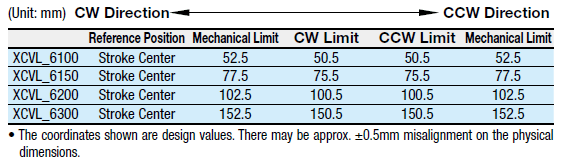

![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](http://th.misumi-ec.com/th/linked/item/10302632730/img/oth_07.gif)
■ สเปค ทั่วไป
[ ! ]![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](//th.misumi-ec.com/th/linked/item/10302632730/img/img_01.gif)
ค่าจะต่างกันไปตามชนิดของมอเตอร์
| ฟีดสกรู | บอลสกรู ⌀8, สายตะกั่ว 2 | |
| ไกด์ | บอลไกด์ เชิงเส้น | |
| ความละเอียด | เต็ม | 4ไมโครเมตร |
| ล็อคนัท | 2ไมโครเมตร | |
| อาหาร ละเอียด (เมื่อแบ่งพาร์ติชั่นเป็น 1/20) | 0.2ไมโครเมตร | |
| ความเร็วสูงสุด | 45 มม./วินาที | |
| ความสามารถในการทวนซ้ำตำแหน่ง | ±0.5ไมโครเมตร | |
| พิกัดน้ำหนัก | 117.6N | |
| ความแข็งแกร่งของโมเมนต์ | พิทช์ | 0.05"/N•cm |
| การหาว | 0.05"/N•cm | |
| การรีด | 0.05"/N•cm | |
| การเคลื่อนไหวที่หายไป | 1ไมโครเมตร | |
| แบ็คแลช/ระยะฟรี | 1ไมโครเมตร | |
| การเคลื่อนที่ขนาน | 15ไมโครเมตร | |
![[ความแม่นยำสูง] CAVE-X POSITIONER XCVL/XCVLC (ระยะเคลื่อนที่ 100 ถึง 300): รูปภาพที่เกี่ยวข้อง](http://th.misumi-ec.com/th/linked/item/10302632730/img/img_01.gif)
ค่าจะต่างกันไปตามชนิดของมอเตอร์
■ รายละเอียดจำเพาะทางไฟฟ้า
[ ! ]เซ็นเซอร์ที่มีรหัสสินค้า PM-□24 จะยกเลิกการผลิตและถูกแทนที่ด้วยสินค้ารุ่นต่อไปที่มีรหัสสินค้า PM-□25 ตั้งแต่เดือนเมษายน 2017
| ตัวเลือกมอเตอร์ | F | G | MA | PA | UA | |
| แรงบิดสูง | ความละเอียด สูง | พร้อมเบรค | Tuningless | ความเร็วสูง | ||
| มอเตอร์ | พิมพ์ | สเต็ปปิ้งมอเตอร์ 5 เฟส 0.75A/เฟส (Oriental Motor Co., Ltd.) | มอเตอร์ α- Step | เซอร์โวมอเตอร์ AC | ||
| มุมเสต็ป | 0.72° | 0.36° | 0.72° | 0.36° (เมื่อ คลองเลื่อย เป็น 1000 P/R) | เอ็นโค้ดเดอร์/วงจรเข้ารหัส 22 บิต (4194304พ/ร) | |
| คอนเนคเตอร์ | คอนเนคเตอร์เต้ารับที่ใช้ได้ | HR10A-10P-12S (73) (Hirose Electric Co., LTD.) | ด้าน มอเตอร์: 5559-06P-210 ด้านเบรคแม่เหล็กไฟฟ้า: 5559-02P-210 (สายสัญญาณพร้อมหัว) | 43020-1000 (สายสัญญาณพร้อมหัว) | สายไฟ มอเตอร์ JN4FT04SJ1-R (บริษัท อุตสาหกรรมอิเล็กทรอนิกส์การบินแห่งประเทศญี่ปุ่น จำกัด) | |
| เอ็นโค้ดเดอร์/วงจรเข้ารหัส 1674320-1 (ไทโก้ อิเล็คทรอนิคส์ ประเทศญี่ปุ่น จีเค) | ||||||
| เซนเซอร์ | เซนเซอร์ จำกัด | ที่ให้ไว้ | ||||
| โฮมเซ็นเซอร์ | ไม่ได้ให้มาตาม มาตรฐาน (Photomicrosensor PM-L25 (พานาโซนิค Industry Co., Ltd.) เป็นตัวเลือก) | |||||
| เนียร์โฮมเซ็นเซอร์ | — | |||||
| แรงดันไฟเลี้ยง | กระแสตรง5 to 24โวลต์±10% | |||||
| การใช้กระแสไฟฟ้า | 45 mA หรือต่ำกว่า (15 mA หรือต่ำกว่าต่อ เซนเซอร์) | |||||
| อุปกรณ์ควบคุม เอาต์พุต | เอาต์พุตแบบเปิดวงจรขาคอลเลคเตอร์ NPN DC30V หรือน้อยกว่า, 50mA หรือน้อยกว่า | |||||
| แรงดันตกค้าง 2V หรือน้อยกว่า (เมื่อโหลดกระแสไฟฟ้าคือ 50mA) แรงดันตกค้าง 1V หรือน้อยกว่า (เมื่อโหลดกระแสไฟฟ้าคือ 16mA) | ||||||
| ลอจิกของเอาท์พุต | ตรวจจับ (มืด): เอาท์พุตทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า) | |||||
■ วิธีการกลับสู่ตำแหน่งเดิมที่แนะนำ
| ชนิด 5 | หลังจากดำเนินการตรวจจับในทิศทางทวนเข็มนาฬิกาแล้ว กระบวนการตรวจจับในทิศทางตามเข็มนาฬิกาจะเริ่มตามสัญญาณ CCWLS |
| ชนิด 6 | หลังจากดำเนินการตรวจจับในทิศทางตามเข็มนาฬิกาแล้ว กระบวนการตรวจจับในทิศทางทวนเข็มนาฬิกาจะเริ่มตามสัญญาณ CWLS |
| ชนิด 11 | หลังจากใช้งานชนิดที่ 5 แล้ว กระบวนการตรวจจับในทิศทางทวนเข็มนาฬิกาจะเริ่มตามสัญญาณเวลา |
| ชนิด 12 | หลังจากใช้งานชนิดที่ 6 แล้ว กระบวนการตรวจจับในทิศทางตามเข็มนาฬิกาจะเริ่มตามสัญญาณเวลา |
