แอนเคอร์ ADC12 สำหรับอลูมิเนียมโปรไฟล์ HFS6/HFS8 สูง 169 มม.
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ฉากเหล็กยึดสำหรับอลูมิเนียมเฟรม
ฉากเหล็กยึดสำหรับอลูมิเนียมเฟรม เป็นสินค้าทั่วไปที่ใช้สำหรับยึดอลูมิเนียมเฟรม สินค้าชิ้นนี้ถูกออกแบบมาให้ใช้งานร่วมกับอลูมิเนียมโปรไฟล์จากแบรนด์ MISUMI
[คุณสมบัติ]
- ความสูงของชิ้นงาน (mm.) : 169
- รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ ซีรี่ส์ : HFS6 และ HFS8 ,แต่ไม่สามารถใช้กับ HFS8-45
- วัสดุ : ADC12
- การปรับแต่งพื้นผิว : ไม่มี
- หมายเหตุ : สกรูและนัทไม่รวมอยู่ในชุด
[การใช้งาน]
เป็นอุปกรณ์ทั่วไปสำหรับประกอบร่วมกับอลูมิเนียมโปรไฟล์

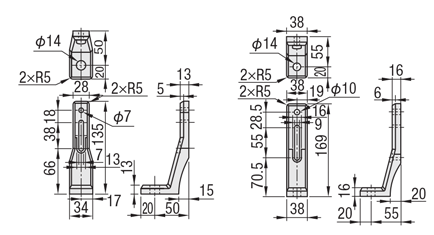

Drawing ระบุขนาดขาฉิ่ง
HFDANK6
HFDANK8
[M] วัสดุขาฉิ่ง : ADC12
ตารางข้อมูลจำเพาะขาฉิ่ง
| รุ่นขาฉิ่ง |
| HFDANK6 |
・รายการราคาขาฉิ่งด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
* ไม่สามารถใช้กับซีรีส์ 8-45 ได้
[ ! ]ไม่รวมโบลท์และน็อต
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | มวลกรัม | เฟรม รองรับการใช้งาน (ซีรีส์) | โบลท์และน็อตที่ใช้งานได้ | ||||
| รุ่น | รหัสรุ่น | โบลท์ | จำนวนชิ้น | น็อต | จำนวนชิ้น | ||
| HFDANK | 6 | 118 | 6 ซีรีส์ | CBM6−20 | 3 | HNTT6−6 | 3 |
| 8 | 147 | 8 ซีรีส์ | CBM8−25 | HNTT8−8 | |||
[ ! ]ไม่รวมโบลท์และน็อต
การประมวลผลเพิ่มเติมของขาฉิ่ง
| รุ่น | − | (ชุด・SST) |
| HFDANK6 | − | ชุด |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขาฉิ่งบังคับ |
| ตั้ง สลักเกลียวและ น็อต ที่เกี่ยวข้อง | ชุด SST (สแตนเลส) | ชุดโบลท์และน็อตสำหรับยึดพุกและโครง ไม่รวมสลักเกลียว ตั้งโบลท์และน็อตชนิดสแตนเลสตามที่กำหนดโดย SST (ตัวอย่าง) สลักเกลียว: SCB6−15 | HFSANK6 |
| HFSANK8 | |||
| HFSAKW6 | |||
| HFSAKW8 | |||
| HFDANK6 | |||
| HFDANK8 |
สินค้าที่เกี่ยวข้องกับขาฉิ่ง
| ชื่อสินค้า | (สินค้าชิ้นนี้) ขาฉิ่ง | ขาฉิ่ง | ขาฉิ่ง ชนิดหนัก | ขาฉิ่ง ชนิดแผ่นโลหะ | ขาฉิ่ง แบบพุก 4 จุด/พุก 2 จุด |
|---|---|---|---|---|---|
| รูปสินค้า |  |  |  |  |  |
| รุ่น | HFDANK | HFSANK, HFSAKW | ฮัฟแบงค์ ฮัฟแฮงค์ | HFLANB, HFLANB | HFTANK6, HFTANK8, HFTANM6, HFTANM8 |
| วัสดุ (การเคลือบผิว) | ADC12 (ไม่มี) | SPHC (โครเมต) | S25C (สีอบดำ) | SS400 (ไตรวาเลนท์โครเมต, ฟิล์มไตรไอรอนเตตรอกไซด์) | SPHC (ไตรวาเลนท์โครเมต) |
| เฟรมที่เข้ากันได้ | ซีรีส์ 6,8 | ซีรีส์ 6,8 | ซีรีส์ 6,8,8-45 | 6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น) | 6 ซีรีส์ (สี่เหลี่ยมจัตุรัส 30 มม., สี่เหลี่ยมจัตุรัส 60 มม. เท่านั้น) ซีรีส์ 8 (สี่เหลี่ยมจัตุรัส 40 มม., สี่เหลี่ยมจัตุรัส 40/80 มม. เท่านั้น) |
