ดิสก์คัปปลิ้งชนิดดิสก์คู่ความแข็งแกร่งสูง, ชนิดแคลมป์
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> MISUMI Economy_Series (THA)_Index04_Stepper_Motor_Coupling คลิกที่นี่
รายละเอียดสินค้า
· C-SCPW ซีรีย์แบบจานดิสก์ชนิดคู่ความแข็งแรงสูงแบบแคลมป์
· ประเภทของคัปปลิ้ง: C-SCPW
· ชนิดของมอเตอร์ที่ใช้ได้: สำหรับมอเตอร์เซอร์โวและมอเตอร์สเต็ป
· ช่วงความเร็วของการหมุนสูงสุด: 4001 ~ 10000 (รอบต่อนาที)
· ความเร็วสูงสุด: 10000 (รอบต่อนาที)
· ช่วงค่าของการเยื้องศูนย์เชิงมุมที่สามารถยอมรับได้: 1.0, 1.2 และ 1.5 องศา
· ประเภทดิสก์: ดับเบิ้ลดิสก์
· วัสดุของตัวคัปปลิ้ง: อลูมิเนียมอัลลอย
· วัสดุแผ่นดิสก์: สแตนเลสสตีล
· วัสดุตัวแคลมป์: เหล็ก SCM435 เคลือบผิวด้วยกระบวนการออกไซด์
· ใช้งานได้ในอุณหภูมิสูงช่วง -80 ถึง 300 องศาเซลเซียส
· อุปกรณ์เสริม: สกรูยึดหัวหกเหลี่ยม
สินค้า Economy ดิสก์คัปปลิ้งแบบแผ่นดิสก์คู่
ความแข็งเกร็งสูงชนิดยึดจับยืดหยุ่น
- ความแข็งแกร่งในการบิดสูงและการตีกลับเป็นศูนย์ช่วยให้การทำงานของเซอร์โวมอเตอร์มีความแม่นยำ
- ผลิตจากอลูมิเนียมอัลลอยและสเตนเลสที่ทนทานเพื่ออายุการใช้งานที่ยาวนาน
- สามารถทำงานได้ในอุณหภูมิสูงภายในช่วงที่กำหนด
- การติดตั้งแบบยึดติดง่ายช่วยให้ตั้งค่าได้รวดเร็วและง่ายดาย
- ช่วยให้ปรับการเยื้องศูนย์ในแนวหมุน แนวข้าง และแนวแกนได้ เพิ่มความยืดหยุ่น
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลายของผลิตภัณฑ์
อุปกรณ์รองรับท่อ CAD 3D
ภาพรวมผลิตภัณฑ์
เนื่องจากไม่มีการทำกระบวนการเตรียมผิว และทั้งวัตถุดิบและการผลิตอยู่ในประเทศจีน จึงมีราคาถูกกว่าสินค้าที่มีอยู่ของ MISUMI ที่คล้ายกันสูงสุดถึง 41%
ดิสก์คัปปลิ้งประกอบด้วยกลุ่มของแผ่นดิสก์ (แผ่นบางสแตนเลส) หลายกลุ่มที่สลับกันระหว่างสองฝั่งของคัปปลิ้งโดยใช้สลักเกลียว และแต่ละกลุ่มของแผ่นดิสก์จะประกอบด้วยแผ่นดิสก์หลายแผ่นซ้อนกัน
ดิสก์คัปปลิ้งอาศัยการยืดหยุ่นตัวของแผ่นดิสก์เพื่อชดเชยการเยื้องศูนย์สัมพัทธ์ของเพลาทั้งสองที่เชื่อมต่อกัน ซึ่งเป็นคัปปลิ้ง/ข้อต่ออ่อนประสิทธิภาพสูงที่มีส่วนประกอบโลหะแข็งแรง
มีจุดเด่นที่โครงสร้างกะทัดรัด ไม่มีแบ็คลาช (backlash) มีความแข็งแรงสูง อายุการใช้งานยาวนาน ไม่มีช่องว่างขณะหมุน ไม่ได้รับผลกระทบจากอุณหภูมิและคราบน้ำมัน ทนกรด ทนด่าง และมีความทนทานต่อการกัดกร่อน
ประเภทมอเตอร์ที่เหมาะสม: แนะนำสำหรับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไป
ดิสก์คัปปลิ้งประกอบด้วยกลุ่มของแผ่นดิสก์ (แผ่นบางสแตนเลส) หลายกลุ่มที่สลับกันระหว่างสองฝั่งของคัปปลิ้งโดยใช้สลักเกลียว และแต่ละกลุ่มของแผ่นดิสก์จะประกอบด้วยแผ่นดิสก์หลายแผ่นซ้อนกัน
ดิสก์คัปปลิ้งอาศัยการยืดหยุ่นตัวของแผ่นดิสก์เพื่อชดเชยการเยื้องศูนย์สัมพัทธ์ของเพลาทั้งสองที่เชื่อมต่อกัน ซึ่งเป็นคัปปลิ้ง/ข้อต่ออ่อนประสิทธิภาพสูงที่มีส่วนประกอบโลหะแข็งแรง
มีจุดเด่นที่โครงสร้างกะทัดรัด ไม่มีแบ็คลาช (backlash) มีความแข็งแรงสูง อายุการใช้งานยาวนาน ไม่มีช่องว่างขณะหมุน ไม่ได้รับผลกระทบจากอุณหภูมิและคราบน้ำมัน ทนกรด ทนด่าง และมีความทนทานต่อการกัดกร่อน
ประเภทมอเตอร์ที่เหมาะสม: แนะนำสำหรับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไป

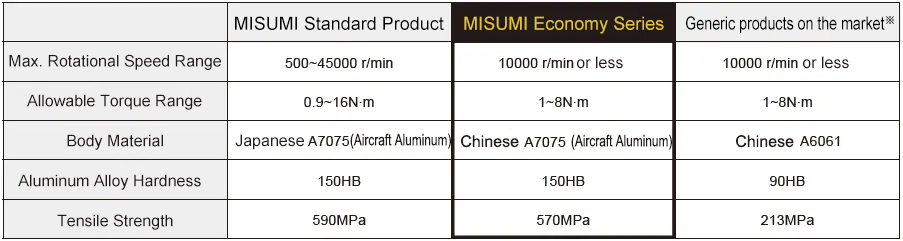

■ ความแตกต่างระหว่าง MISUMI รุ่นประหยัด กับผลิตภัณฑ์มาตรฐานของ MISUMI (โดยใช้ไดอะแฟรมชนิดเดียวกันเป็นตัวอย่าง)
*สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
■ความแข็งแกร่งต่อแรงบิด
· มาตรฐานการทดสอบ: GB/T10128-2007
· ด้านหนึ่งของคัปปลิ้งสัมผัสแนบสนิทกับเพลาขับ ในขณะที่อีกด้านหนึ่งสัมผัสแนบสนิทกับเพลาฝั่งขับเคลื่อนที่ไม่หมุน ส่วนเชื่อมต่อแบบตรงจะแสดงด้วยมุมระนาบต่อหน่วย ตั้งแต่ 10% ถึง 100% ของแรงบิดที่กำหนด
· MISUMI ใช้อลูมิเนียมแข็ง A7075 ซึ่งมีความแข็งของวัสดุมากกว่ามาตรฐานอลูมิเนียม A6061 ที่มีในตลาดมากกว่า 1.6 เท่า ความแข็งเกร็งของผลิตภัณฑ์สูงกว่ามาตรฐานในตลาดมากกว่า 2 เท่า ส่งผลให้มอเตอร์ตอบสนองได้ดียิ่งขึ้น

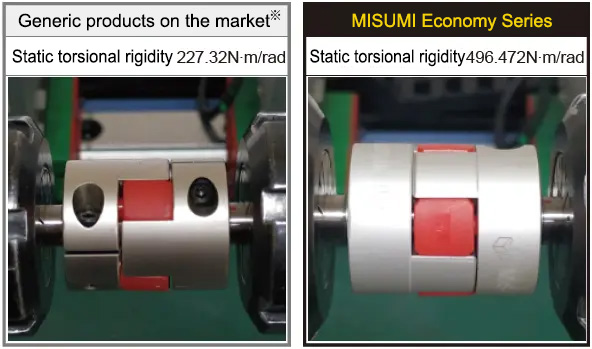

· ความแข็งเกร็งบิดตัวแบบสถิต: ความแข็งเกร็งของคัปปลิ้งเมื่อถูกแรงบิดกระทำ ยิ่งมีความแข็งเกร็งมากเท่าไหร่ การตอบสนองของผลิตภัณฑ์ก็จะยิ่งสูงขึ้นเท่านั้น

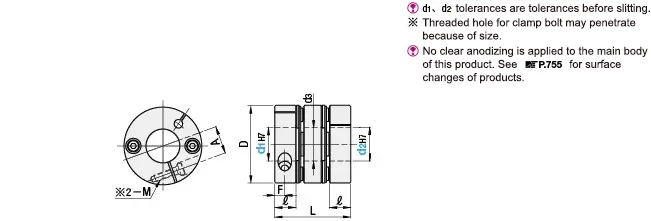

ดรออิ้งบอกขนาด
ความแข็งแกร่งเทียบเท่ากับรุ่น SCPW ความแข็งแกร่งสูงที่เป็นสินค้ารุ่นก่อนหน้า ช่วยประหยัดต้นทุนอย่างเห็นได้ชัด พื้นผิวไม่ผ่านการออกซิไดซ์ ทำให้อาจมีผิวหยาบ
| อะไหล่ |  วัสดุ |  กระบวนการเตรียมผิว |  อุปกรณ์เสริม |
| ตัวเครื่อง | อลูมิเนียม | — | โบลท์หัวจมหกเหลี่ยม (โบลท์ยึด) |
| ดิสก์ | สแตนเลส | — | |
| โบลท์ยึด | SCM435 | ฟิล์มออกไซด์สีดำ |
ภาพรวม สเปค
ตารางข้อมูลจำเพาะ
กรุณาสั่งซื้อหลังจากเลือกรหัสสินค้าและพารามิเตอร์ตามขั้นตอนการเลือก
ถึง
.
■ ค่าคุณสมบัติ
ค่าความแข็งเกร็งต่อแรงบิดแบบสถิต โมเมนต์ความเฉื่อย และน้ำหนัก เป็นค่าที่วัดที่เส้นผ่านศูนย์กลางสูงสุดของเพลา.
การเยื้องศูนย์ในแนวราบ การเยื้องศูนย์เชิงมุม และแอมพลิจูดตามแนวแกน ล้วนเป็นชนิดแอมพลิจูดค่าเดียวที่อนุญาต หากมีการเบี่ยงเบนหลายชุดพร้อมกัน ค่าที่ยอมรับได้แต่ละส่วนการเบี่ยงเบนจะลดลงเหลือ 1/2 จากค่าเดิม
สำหรับเกณฑ์การเลือกและการปรับเทียบ โปรดดูที่ >>หน้า 747, 748
■แรงบิดสลิปของเพลา (N⋅m)
เมื่อแรงบิดสลิปของเพลาน้อยกว่าแรงบิดที่รับได้ กรุณาใช้ในช่วงแรงบิดสลิปของเพลา
กรุณาสั่งซื้อหลังจากเลือกรหัสสินค้าและพารามิเตอร์ตามขั้นตอนการเลือก
ถึง
.รหัสสินค้า (ชนิด· หมายเลข) | — |  d1 | — | d2 |
| C－SCPW34 | — | 10 | — | 14 |
| รหัสรุ่น/ Part number | เลือก d1, d2 (แต่ d1≤d2) | D | d3 | L | ℓ | F | A | โบลท์ยึด | ||||||||||||||||||
| ชนิด | จำนวน | M | แรงบิดขันแน่น (N⋅m) | |||||||||||||||||||||||
| C－SCPW | 16 | 4 | 5 | 6 | 16.6 | 6.5 | 23 | 7.2 | 3 | 5.3 | M2.6 | 1.0 | ||||||||||||||
| 21 | 4 | 5 | 6 | 8 | 21 | 9.5 | 24.5 | 7 | 3.5 | 7 | M2.6 | 1.2 | ||||||||||||||
| 28 | 6 | 6.35 | 8 | 10 | 28 | 12 | 32.2 | 9 | 4 | 9.5 | M3 | 1.7 | ||||||||||||||
| 34 | 6 | 6.35 | 8 | 10 | 11 | 12 | 14 | 34 | 15 | 35 | 9.8 | 5 | 12 | M3 | 1.7 | |||||||||||
| 46 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 19 | 46 | 22 | 44 | 12.6 | 6 | 16.5 | M4 | 4.1 | |||||||||
| 55 | 12 | 14 | 15 | 16 | 17 | 19 | 20 | 22 | 24 | 25 | 54.5 | 26 | 55 | 16 | 7 | 20.5 | M5 | 8.2 | ||||||||
■ ค่าคุณสมบัติ
| รหัสรุ่น/ Part number | แรงบิดที่รับได้ (N⋅m) | การวางมุมเยื้องศูนย์ที่รับได้ (°) | การวางแนวเยื้องศูนย์แนวขวางที่รับได้ (มม.) | ค่าความแข็งแรง ทนต่อแรงบิด สแตติก (N⋅m/rad) | อัตราเร็วในการหมุน สูงสุด (รอบ/นาที) | โมเมนต์ความเฉื่อย (กก.·ม.2) | แอมพลิจูด ตามแนวแกนที่อนุญาต (มม.) | การชดเชย ค่าสัมประสิทธิ์ | น้ำหนัก (กรัม) | |
| ชนิด | จำนวน | |||||||||
| C－SCPW | 16 | 0.5 | 1.0 | 0.10 | 500 | 10000 | 4.22 × 10－7 | ±0.20 | 1.5 | 11 |
| 21 | 1.0 | 800 | 1.11 × 10－6 | 17 | ||||||
| 28 | 1.5 | 1.2 | 0.15 | 3000 | 4.68 × 10－6 | 42 | ||||
| 34 | 4.0 | 1.5 | 0.20 | 4800 | 1.10 × 10－5 | 65 | ||||
| 46 | 10.0 | 0.25 | 11500 | 4.70 × 10－5 | ±0.30 | 151 | ||||
| 55 | 25.0 | 19000 | 1.19 × 10－4 | 260 | ||||||
ค่าความแข็งเกร็งต่อแรงบิดแบบสถิต โมเมนต์ความเฉื่อย และน้ำหนัก เป็นค่าที่วัดที่เส้นผ่านศูนย์กลางสูงสุดของเพลา.การเยื้องศูนย์ในแนวราบ การเยื้องศูนย์เชิงมุม และแอมพลิจูดตามแนวแกน ล้วนเป็นชนิดแอมพลิจูดค่าเดียวที่อนุญาต หากมีการเบี่ยงเบนหลายชุดพร้อมกัน ค่าที่ยอมรับได้แต่ละส่วนการเบี่ยงเบนจะลดลงเหลือ 1/2 จากค่าเดิมสำหรับเกณฑ์การเลือกและการปรับเทียบ โปรดดูที่ >>หน้า 747, 748■แรงบิดสลิปของเพลา (N⋅m)
เมื่อแรงบิดสลิปของเพลาน้อยกว่าแรงบิดที่รับได้ กรุณาใช้ในช่วงแรงบิดสลิปของเพลา| จำนวน | d1, d2 | ||||||||||||||||
| 4 | 5 | 6 | 6.35 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 17 | 19 | 20 | 22 | 24 | 25 | |
| 16 | 0.5 | 0.5 | 0.5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 21 | 1.0 | 1.0 | 1.0 | — | 1.0 | — | — | — | — | — | — | — | — | — | — | — | — |
| 28 | — | — | 1.5 | 1.5 | 1.5 | 1.5 | — | — | — | — | — | — | — | — | — | — | — |
| 34 | — | — | 2.5 | 2.5 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | — | — | — | — | — | — | — | — |
| 46 | — | — | — | — | 6.0 | 6.0 | 8.0 | 8.0 | 8.0 | 8.0 | 10 | 10 | 10 | — | — | — | — |
| 55 | — | — | — | — | — | — | — | 16 | 16 | 19 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
คุณสมบัติผลิตภัณฑ์
■ ลักษณะสำคัญของดิสก์คัปปลิ้ง
1. คุณสมบัติความแข็งแรงเพื่อชดเชยความคลาดเคลื่อนระหว่างแนวแกนสองแกน เทียบกับคัปปลิ้งแบบฟัน จะมีช่วงการรองรับการเบี่ยงเบนเชิงมุมมากกว่าสองเท่า ในกรณีของการเลื่อยโซ่ตลับลูกปืนเรเดียล แรงสะท้อนจะน้อย ความยืดหยุ่นสูง และสามารถรองรับการเลื่อยโซ่ตามแนวแกน ตลับลูกปืนเรเดียล และเชิงมุมได้ในระดับหนึ่ง
2. มีการรองรับแรงกระแทกที่ชัดเจน ไม่มีเสียงรบกวน และไม่สึกหรอ
3. สามารถทำงานได้อย่างปลอดภัยในสภาพที่มีแรงกระแทกและแรงสั่นสะเทือน
4. ประสิทธิภาพการส่งกำลังสูงสุดถึง 99.86% เหมาะสำหรับการส่งกำลังความเร็วปานกลางและสูง และการส่งกำลังแรงสูง
5. โครงสร้างเรียบง่าย น้ำหนักเบา ขนาดเล็ก ประกอบและถอดประกอบได้สะดวก สามารถประกอบและถอดประกอบได้โดยไม่ต้องเคลื่อนย้ายเครื่องจักร (รุ่นที่มีเพลารอง) และไม่ต้องหล่อลื่น
6. ส่งกำลังอัตราเร็วในการหมุนได้อย่างแม่นยำโดยไม่เกิดสลิป และสามารถใช้ส่งกำลังในเครื่องจักรงานละเอียดได้
■ การทดสอบความล้าของแรงบิดแบบไดนามิก
· ตรวจสอบความทนทานโดยใช้แรงบิดตามสมรรถนะที่มุมความโก่งสูงสุด

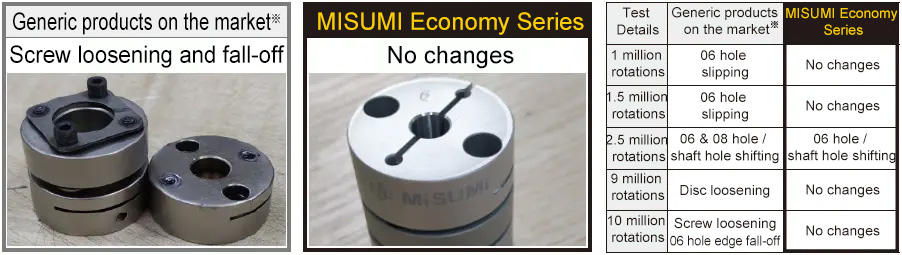

· ส่วนประกอบคอร์/แกนรุ่นประหยัดของ MISUMI ใช้ไดอะแฟรมสแตนเลสจากญี่ปุ่นและสกรูสำหรับประกอบ ด้วยการบริหารจัดการการประกอบภายในอย่างเข้มงวด ทำให้แต่ละชิ้นส่วนถูกประกอบอย่างแม่นยำ ส่งผลให้อายุการใช้งานของผลิตภัณฑ์ดีขึ้นอย่างมาก
■ เงื่อนไขการทดสอบ
· แรงบิดโหลดไฟฟ้า: แรงบิดที่ยอมรับได้
· ความเยื้องศูนย์: ความเยื้องศูนย์สูงสุด
· มุมความโก่ง: มุมความเยื้องศูนย์สูงสุด
· รอบการทดสอบ: หมุนไปข้างหน้าและย้อนกลับทุก 15 นาที (รวมทั้งหมด 10 ล้านรอบ)
■ ผลการทดสอบ
*สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์ ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น
1. คุณสมบัติความแข็งแรงเพื่อชดเชยความคลาดเคลื่อนระหว่างแนวแกนสองแกน เทียบกับคัปปลิ้งแบบฟัน จะมีช่วงการรองรับการเบี่ยงเบนเชิงมุมมากกว่าสองเท่า ในกรณีของการเลื่อยโซ่ตลับลูกปืนเรเดียล แรงสะท้อนจะน้อย ความยืดหยุ่นสูง และสามารถรองรับการเลื่อยโซ่ตามแนวแกน ตลับลูกปืนเรเดียล และเชิงมุมได้ในระดับหนึ่ง
2. มีการรองรับแรงกระแทกที่ชัดเจน ไม่มีเสียงรบกวน และไม่สึกหรอ
3. สามารถทำงานได้อย่างปลอดภัยในสภาพที่มีแรงกระแทกและแรงสั่นสะเทือน
4. ประสิทธิภาพการส่งกำลังสูงสุดถึง 99.86% เหมาะสำหรับการส่งกำลังความเร็วปานกลางและสูง และการส่งกำลังแรงสูง
5. โครงสร้างเรียบง่าย น้ำหนักเบา ขนาดเล็ก ประกอบและถอดประกอบได้สะดวก สามารถประกอบและถอดประกอบได้โดยไม่ต้องเคลื่อนย้ายเครื่องจักร (รุ่นที่มีเพลารอง) และไม่ต้องหล่อลื่น
6. ส่งกำลังอัตราเร็วในการหมุนได้อย่างแม่นยำโดยไม่เกิดสลิป และสามารถใช้ส่งกำลังในเครื่องจักรงานละเอียดได้
■ การทดสอบความล้าของแรงบิดแบบไดนามิก
· ตรวจสอบความทนทานโดยใช้แรงบิดตามสมรรถนะที่มุมความโก่งสูงสุด
· ส่วนประกอบคอร์/แกนรุ่นประหยัดของ MISUMI ใช้ไดอะแฟรมสแตนเลสจากญี่ปุ่นและสกรูสำหรับประกอบ ด้วยการบริหารจัดการการประกอบภายในอย่างเข้มงวด ทำให้แต่ละชิ้นส่วนถูกประกอบอย่างแม่นยำ ส่งผลให้อายุการใช้งานของผลิตภัณฑ์ดีขึ้นอย่างมาก
■ เงื่อนไขการทดสอบ
· แรงบิดโหลดไฟฟ้า: แรงบิดที่ยอมรับได้
· ความเยื้องศูนย์: ความเยื้องศูนย์สูงสุด
· มุมความโก่ง: มุมความเยื้องศูนย์สูงสุด
· รอบการทดสอบ: หมุนไปข้างหน้าและย้อนกลับทุก 15 นาที (รวมทั้งหมด 10 ล้านรอบ)
■ ผลการทดสอบ
*สินค้าที่หมุนเวียนในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์ ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น
วิธีการใช้งาน
■ วิธีการติดตั้ง
STEP1 ใส่คัปปลิ้ง/ข้อต่ออ่อน
ตรวจสอบให้แน่ใจว่าสลักเกลียวสำหรับยึดถูกคลายออกแล้ว จากนั้นทำความสะอาดฝุ่น สิ่งแปลกปลอม หรือคราบน้ำมันออกจากเพลาและรูของคัปปลิ้ง/ข้อต่ออ่อน
จากนั้นขณะใส่คัปปลิ้ง/ข้อต่ออ่อนเข้ากับเพลา กรุณาระวังอย่าให้แผ่นดิสก์ได้รับแรงกดหรือแรงดึงมากเกินไป
STEP2 ใช้จิ๊กสำหรับปรับตั้ง
กรุณาใช้จิ๊กเพื่อปรับตั้งและยึดความตรงศูนย์ของฮับซ้ายและขวาของคัปปลิ้ง/ข้อต่ออ่อนอย่างแม่นยำ
STEP3 การยืนยันความเยื้องศูนย์และการเยื้องศูนย์เชิงมุมอย่างง่าย
ขณะที่สลักเกลียวยังคลายอยู่ ให้เลื่อนคัปปลิ้ง/ข้อต่ออ่อนตามแนวแกนเพื่อให้แน่ใจว่าสามารถเคลื่อนที่ได้อย่างราบรื่น
จากนั้นหมุนคัปปลิ้ง/ข้อต่ออ่อนเพื่อให้แน่ใจว่าสามารถหมุนได้อย่างราบรื่น
ไม่อนุญาตให้มีการเยื้องศูนย์แนวขนานสำหรับคัปปลิ้ง/ข้อต่ออ่อนแบบแผ่นเดียว ดังนั้นควรจัดตำแหน่งให้ถูกต้องและแน่นหนาขั้นที่ 4 การติดตั้ง
กรุณาปรับระยะการสอดเพลาตามขนาด ℓ ที่ระบุในแคตตาล็อกสินค้า และขันให้แน่นด้วยประแจปอนด์ตามแรงบิดที่กำหนด
*หากไม่สามารถขันได้ถึงแรงบิดที่กำหนดในครั้งเดียว กรุณาขันแคลมป์ยึดซ้ายและขวาสลับกัน 2 ถึง 3 ครั้ง
STEP1 ใส่คัปปลิ้ง/ข้อต่ออ่อน
ตรวจสอบให้แน่ใจว่าสลักเกลียวสำหรับยึดถูกคลายออกแล้ว จากนั้นทำความสะอาดฝุ่น สิ่งแปลกปลอม หรือคราบน้ำมันออกจากเพลาและรูของคัปปลิ้ง/ข้อต่ออ่อน
จากนั้นขณะใส่คัปปลิ้ง/ข้อต่ออ่อนเข้ากับเพลา กรุณาระวังอย่าให้แผ่นดิสก์ได้รับแรงกดหรือแรงดึงมากเกินไป
STEP2 ใช้จิ๊กสำหรับปรับตั้ง
กรุณาใช้จิ๊กเพื่อปรับตั้งและยึดความตรงศูนย์ของฮับซ้ายและขวาของคัปปลิ้ง/ข้อต่ออ่อนอย่างแม่นยำ
STEP3 การยืนยันความเยื้องศูนย์และการเยื้องศูนย์เชิงมุมอย่างง่าย
ขณะที่สลักเกลียวยังคลายอยู่ ให้เลื่อนคัปปลิ้ง/ข้อต่ออ่อนตามแนวแกนเพื่อให้แน่ใจว่าสามารถเคลื่อนที่ได้อย่างราบรื่น
จากนั้นหมุนคัปปลิ้ง/ข้อต่ออ่อนเพื่อให้แน่ใจว่าสามารถหมุนได้อย่างราบรื่น
ไม่อนุญาตให้มีการเยื้องศูนย์แนวขนานสำหรับคัปปลิ้ง/ข้อต่ออ่อนแบบแผ่นเดียว ดังนั้นควรจัดตำแหน่งให้ถูกต้องและแน่นหนาขั้นที่ 4 การติดตั้ง
กรุณาปรับระยะการสอดเพลาตามขนาด ℓ ที่ระบุในแคตตาล็อกสินค้า และขันให้แน่นด้วยประแจปอนด์ตามแรงบิดที่กำหนด
*หากไม่สามารถขันได้ถึงแรงบิดที่กำหนดในครั้งเดียว กรุณาขันแคลมป์ยึดซ้ายและขวาสลับกัน 2 ถึง 3 ครั้ง
ข้อควรระวัง
■ การสอบเทียบและการปรับ
1. คัปปลิ้งที่อนุญาตให้มีการเบี่ยงเบนของแกนได้ ทำหน้าที่ส่งกำลังการหมุนเชิงมุมและแรงบิด แต่หากค่าการเบี่ยงเบนของแกนเกินค่าที่ยอมรับได้ จะทำให้เกิดแรงสั่นสะเทือนหรืออายุการใช้งานสั้นลงอย่างมาก
ตรวจสอบให้แน่ใจว่าได้ทำการสอบเทียบและปรับ
2. การเบี่ยงเบนของแกนประกอบด้วยการเยื้องศูนย์แนวขนาน (ความคลาดเคลื่อนแบบขนานของแกนทั้งสอง), การเยื้องศูนย์เชิงมุม (ความคลาดเคลื่อนเชิงมุมของแกนทั้งสอง) และแอมพลิจูดตามแนวแกน (การเคลื่อนที่ตามแนวแกนของเพลา)
กรุณาตรวจสอบและปรับตั้งเพลาให้แน่ใจว่าการเบี่ยงเบนของแกนอยู่ต่ำกว่าค่าที่อนุญาตซึ่งระบุไว้ในตารางขนาดและประสิทธิภาพของแต่ละสินค้า
3. ค่าที่ยอมรับได้ของการเบี่ยงเบนของแกนที่ระบุอยู่ในตารางประสิทธิภาพและขนาด เป็นค่าในกรณีที่เพียงการเยื้องศูนย์แนวขนาน การเยื้องศูนย์เชิงมุม หรือแอมพลิจูดตามแนวแกนเกิดขึ้นเพียงชนิดเดียวเท่านั้น ในกรณีที่มีการเบี่ยงเบนของแกนเกิดขึ้นมากกว่าสองชนิดพร้อมกัน ค่าที่ยอมรับได้ที่เกี่ยวข้องจะเหลือเพียงครึ่งหนึ่งตามลำดับ
4. การเบี่ยงเบนของแกนจะไม่เพียงเกิดขึ้นเมื่อประกอบอุปกรณ์เท่านั้น แต่อาจเกิดขึ้นเนื่องจากแรงสั่นสะเทือน การขยายตัวเนื่องด้วยความร้อน และการสึกหรอของตลับปืนในการใช้งานด้วยเช่นกัน ดังนั้นจึงแนะนำให้ตั้งค่าการเบี่ยงเบนของแกนให้มีค่าต่ำกว่า 1/3 ของค่าที่ยอมรับได้
1. คัปปลิ้งที่อนุญาตให้มีการเบี่ยงเบนของแกนได้ ทำหน้าที่ส่งกำลังการหมุนเชิงมุมและแรงบิด แต่หากค่าการเบี่ยงเบนของแกนเกินค่าที่ยอมรับได้ จะทำให้เกิดแรงสั่นสะเทือนหรืออายุการใช้งานสั้นลงอย่างมาก
ตรวจสอบให้แน่ใจว่าได้ทำการสอบเทียบและปรับ
2. การเบี่ยงเบนของแกนประกอบด้วยการเยื้องศูนย์แนวขนาน (ความคลาดเคลื่อนแบบขนานของแกนทั้งสอง), การเยื้องศูนย์เชิงมุม (ความคลาดเคลื่อนเชิงมุมของแกนทั้งสอง) และแอมพลิจูดตามแนวแกน (การเคลื่อนที่ตามแนวแกนของเพลา)
กรุณาตรวจสอบและปรับตั้งเพลาให้แน่ใจว่าการเบี่ยงเบนของแกนอยู่ต่ำกว่าค่าที่อนุญาตซึ่งระบุไว้ในตารางขนาดและประสิทธิภาพของแต่ละสินค้า
3. ค่าที่ยอมรับได้ของการเบี่ยงเบนของแกนที่ระบุอยู่ในตารางประสิทธิภาพและขนาด เป็นค่าในกรณีที่เพียงการเยื้องศูนย์แนวขนาน การเยื้องศูนย์เชิงมุม หรือแอมพลิจูดตามแนวแกนเกิดขึ้นเพียงชนิดเดียวเท่านั้น ในกรณีที่มีการเบี่ยงเบนของแกนเกิดขึ้นมากกว่าสองชนิดพร้อมกัน ค่าที่ยอมรับได้ที่เกี่ยวข้องจะเหลือเพียงครึ่งหนึ่งตามลำดับ
4. การเบี่ยงเบนของแกนจะไม่เพียงเกิดขึ้นเมื่อประกอบอุปกรณ์เท่านั้น แต่อาจเกิดขึ้นเนื่องจากแรงสั่นสะเทือน การขยายตัวเนื่องด้วยความร้อน และการสึกหรอของตลับปืนในการใช้งานด้วยเช่นกัน ดังนั้นจึงแนะนำให้ตั้งค่าการเบี่ยงเบนของแกนให้มีค่าต่ำกว่า 1/3 ของค่าที่ยอมรับได้
ตัวอย่างการใช้งาน

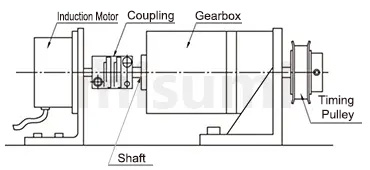

ตัวอย่างการใช้งานของคัปปลิ้ง 1: มอเตอร์ × เกียร์
ตัวอย่างการใช้งานของคัปปลิ้ง 2: มอเตอร์ × บอลสกรู

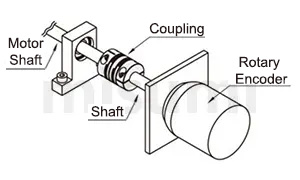

ตัวอย่างการใช้งานของคัปปลิ้ง 3: มอเตอร์ × เอ็นโค้ดเดอร์
ตัวอย่างการใช้งานของคัปปลิ้ง 4: มอเตอร์ × เครื่องวัดทดสอบ
