สายพานลำเลียงแบนพร้อมมอเตอร์ - เฟรม 3 ร่อง
แบรนด์ :
MISUMI
ข้อควรระวัง
- รายการที่มีความยาว L มากกว่า 2,000 มม. จะถูกจัดเป็นการจัดส่งแบบพิเศษตั้งแต่วันที่ 01/11/2019
และมีค่าธรรมเนียมจัดส่งเพิ่มเติม 8,120 บาท ต่อผลิตภัณฑ์ 1 รายการ
สำหรับรายการที่มีความยาว L ต่ำกว่า 2,000 มม. จะไม่มีค่าธรรมเนียมเพิ่มเติม
รายละเอียดสินค้า
ไม่สามารถเลือก Oriental Motor พานาโซนิค และ Oriental สำหรับการเลือก มอเตอร์ ได้ในขณะนี้ เนื่องจากการจ่ายไฟไม่เสถียร
| เฟรม | พูลเล่ย์โฮลเดอร์ | |
| [ ม ] วัสดุ | อะลูมิเนียม | A5052 |
| [ S ] กระบวนการเตรียมผิว | อะโนไดซ์ใส | อโนไดซ์สีทอง |
น็อต สายพานลำเลียง สำหรับ มีการเซาะร่อง
| ตำแหน่ง การแทรก | หาก L≦815 จะไม่มี รูคว้าน/รูฝังหัวสกรู ใส่เกลียวล็อค 4 น็อต ต่อร่องหนึ่งอัน หาก L≧820 จะมีการ มาตรฐาน รูคว้าน/รูฝังหัวสกรู จึงจะไม่มีการใส่หรือรวม น็อต เข้าไป สามารถใช้ น็อต หกเหลี่ยม มาตรฐาน JIS ได้ (ขายปลีก/แยกจำหน่าย) | น็อต หลังการใส่ (ขายปลีก/แยกจำหน่าย) สามารถใส่ได้โดยไม่ต้องแปรรูปหรือถอดประกอบ | ||||||
| ชื่อ ผลิตภัณฑ์ | หมายเลข รุ่น | เกลียว ขนาดเกลียว | พิทช์ | ชื่อ ผลิตภัณฑ์ | หมายเลข รุ่น | เกลียว ขนาดเกลียว | พิทช์ | |
| ส่วน X | น๊อตตัวเมีย หกเหลี่ยม JIS Class 1 | LBNR6 | เอ็ม6 (ปกติ) | 1.0 | น็อต สายพาน สายพานลำเลียง (10 ชิ้น) | PACK-CHNT6-5 | เอ็ม5 (ปกติ) | 0.8 |
| — | PACK-CHNT6-4 | เอ็ม4 (ปกติ) | 0.7 | |||||
| PACK-CHNT6-3 | เอ็ม3 (ปกติ) | 0.5 | ||||||
| ส่วน Y | น๊อตตัวเมีย หกเหลี่ยม JIS Class 1 | LBNR3 | เอ็ม3 (ปกติ) | 0.5 | — | |||

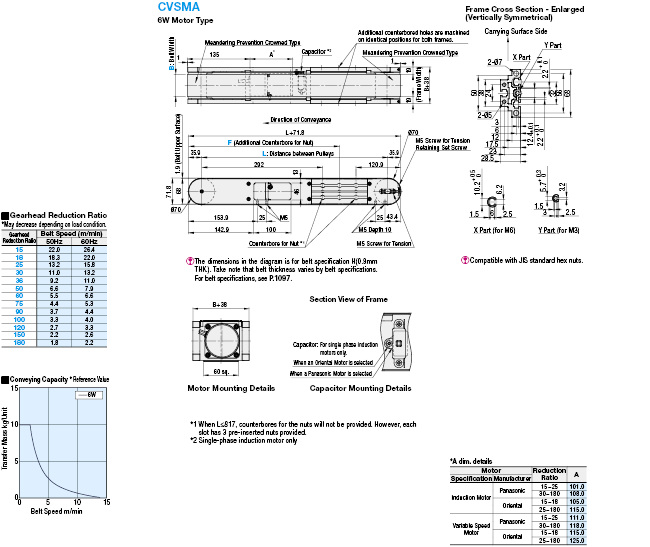

ดรออิ้ง/ภาพร่างแบบ ร่าง ตัวควบคุมปริมาณลม Oriental Motor เต็ล
* เพลา มอเตอร์ จะหมุนตามเข็มนาฬิกาเมื่อเชื่อมต่อตามที่แสดงในแผนภาพ
ถ้า สวิตช์ ไปที่ ตำแหน่ง เส้นประ มันจะหมุนทวนเข็มนาฬิกา
*รายละเอียด มิติ A (ความยาว มอเตอร์ รวม)
| มอเตอร์ | อัตราส่วนการลด | A | |
| สเปค | ผู้ผลิต | ||
| มอเตอร์เหนี่ยวนำ | Oriental Motor | 15–18 | 105.0 |
| 25 to 180 | 115.0 | ||
| อุปกรณ์ควบคุม ความเร็ว มอเตอร์ | Oriental Motor | 15–18 | 115.0 |
| 25 to 180 | 125.0 | ||
