ฐานขาสแตนเลสแบบน็อต สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 6-8

แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
แผ่นยึดหรือฐานรองสำหรับอลูมิเนียมโปรไฟล์มักใช้งานเมื่อต้องกันติดตั้งร่วมกับล้อและขาปรับระดับ มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ : MISUMI 6 ซีรีส์ (ขนาดร่องกว้าง 6 mm.) และ 8, 8–45 ซีรีส์ (ขนาดร่องกว้าง 10 mm.)
● ขนาดเกลียว : M10, M12 และ M16
● วัสดุ : เหล็กสเตนเลส SCS13
[การใช้งาน]
แผ่นยึดหรือฐานรอง มักติดตั้งร่วมกับโปรไฟล์อลูมิเนียมที่มีการใช้ร่วมกับเครื่องจักรในอุตสาหกรรม

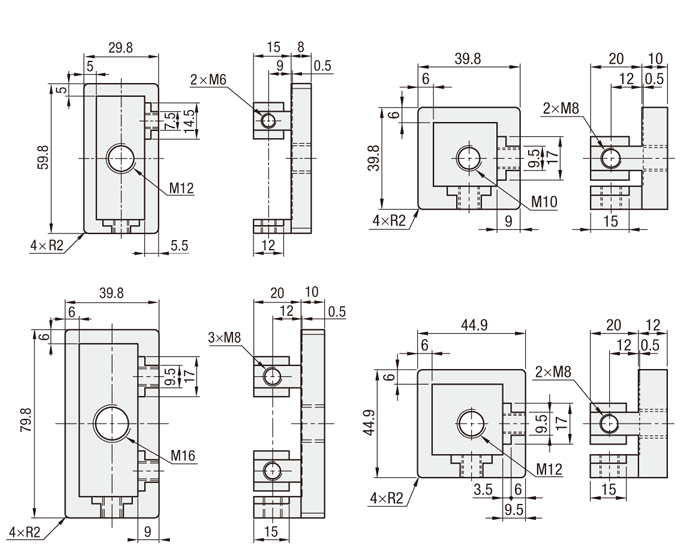

Drawing ระบุขนาดของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
ฐานเท้าสำหรับเฟรมอลูมิเนียม HLFC6-3060ฐานเท้าสำหรับเฟรมอลูมิเนียม HLFC8-4040ฐานเท้าสำหรับเฟรมอลูมิเนียม HLFC8-4080ฐานเท้าสำหรับเฟรมอลูมิเนียม HLFC8-4545| ประเภทของฐานเท้าสำหรับเฟรมอลูมิเนียม | ชิ้นส่วนประกอบ | [ M ] วัสดุ |
| HLFC | ตัวฐานหลัก | SCS13 |
| สกรูตั้ง | SUS304 |
ตารางข้อมูลจำเพาะของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
| รุ่นของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม |
| HLFC8-4040 |
・ราคาที่แสดงด้านล่างเป็นราคาล่าสุดณ เดือนเมษายน ปี 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว
| รุ่นฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม | อุปกรณ์เสริม | น้ำหนัก | |
| ประเภท | หมายเลขเฟรมที่รองรับ | (กรัม) | |
| HLFC | 6-3060 | M6 ตั้งสกรู x 2 | 140 |
| 8-4040 | M8 ตั้งสกรู x 2 | 150 | |
| 8-4080 | M8 ตั้งสกรู x 3 | 300 | |
| 8-4545 | M8 ตั้งสกรู x 2 | 210 | |

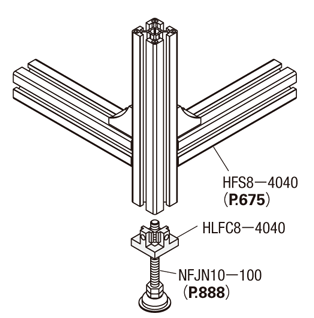

วิธีการใช้งานฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

[ ! ]ติดตั้งตัวปรับระดับและฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมก่อนที่จะติดตั้งเข้ากับเฟรมอลูมิเนียม
[ ! ]ไม่จำเป็นต้องเจาะเกลียวเพิ่มเติมที่ปลายของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
■คุณสมบัติ
・สามารถยึดติดได้ง่ายด้วยตั้งสกรูที่ให้มาพร้อม
・ไม่จำเป็นต้องเจาะเกลียวเพิ่มเติมที่ปลายของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
