ฐานขาอลูมิเนียมโปรไฟล์ แผ่นยึดหลายขนาด รองรับเกลียว M8-M16

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

แผ่นยึดหรือฐานรองสำหรับอลูมิเนียมโปรไฟล์มักใช้งานเมื่อต้องกันติดตั้งร่วมกับล้อและขาปรับระดับ มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ MISUMI ซีรีส์ 5,6,8 และ 8-45
● ขนาดเกลียว : M8, M10, M12 และ M16
● วัสดุ : SUS304 และ SS400
● การปรับปรุงผิวชิ้นงาน : ไตรวาเลนท์โครเมต เฉพาะ SS400
[การใช้งาน]
แผ่นยึดหรือฐานรอง มักติดตั้งร่วมกับโปรไฟล์อลูมิเนียมที่มีการใช้ร่วมกับเครื่องจักรในอุตสาหกรรม

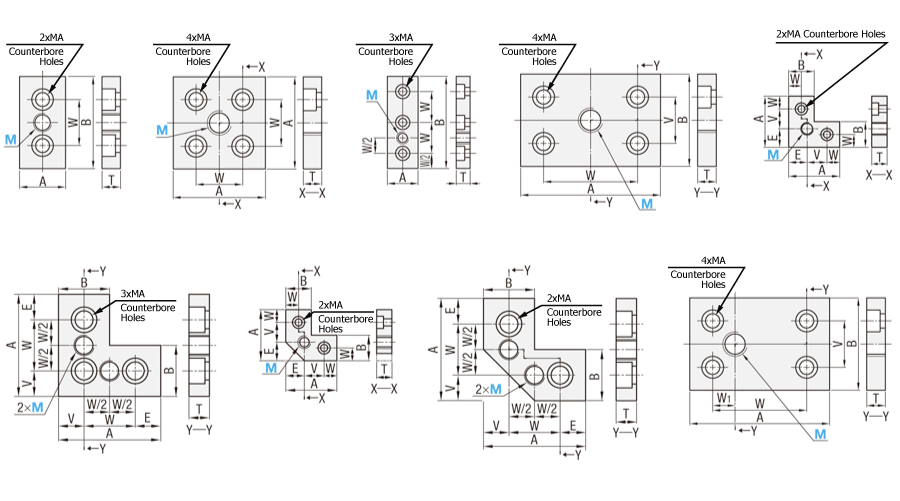

Drawing ระบุขนาดของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม: รูปภาพที่เกี่ยวข้อง

HLF5, 6, 8,
GLF8

HLFS5, 6, 8(สแตนเลส)

รูปแบบAA

รูปแบบAB

รูปแบบAC

รูปแบบAD

รูปแบบAE

รูปแบบAF

รูปแบบAG

รูปแบบAH

รูปแบบAJ

[ ! ]นี่คือฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่ติดตั้งกับด้านปลายของเฟรมอลูมิเนียม
เฟรมอลูมิเนียมที่ติดตั้งต้องมีการเจาะเกลียวที่ด้านปลายเพิ่มเติม

ประเภทฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม	วัสดุ	การเคลือบผิว
HLF・GLF	SS400	โครเมียมไตรวาเลนต์
HLFS	SUS304	−

ตารางข้อมูลจำเพาะสำหรับฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

รุ่นฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม	−	M
HLF6-3060	−	10

・รายการราคาด้านล่างนี้เป็นราคาณ เดือนเมษายน 2554
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นสินค้า

ซีรีย์ที่ เข้ากันได้	รุ่นฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม		รูสกรูปรับระดับ M (เกลียวหยาบ)							รูปแบบ	A	B	W	W1	V	E	T	รูคว้าน MA	น้ำหนัก kg HLF(GLF)		สลักเกลียวสำหรับติดตั้ง (ขายแยก)		การเจาะเกลียวที่ด้านปลาย ของเฟรมที่ใช้ได้
	ประเภท	ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม																	น้ำหนัก kg HLF(GLF)		สลักเกลียวสำหรับติดตั้ง (ขายแยก)
	ประเภท	ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม																	HLFS		สลักเกลียว	จำนวน
5 ซีรีย์ ความกว้างร่อง 6มม.	HLF5	2040	8							AA	20	40	20	−	−	−	9	5	0.05		M5-15	2	LTP / RTP / TPW (LHP / RHP / HPW ไม่สามารถใช้ได้)
		2550	8							AA	twenty five	50	twenty five				12	8	0.07		M8−25	2
		2060	8							AC	20	60	20				9	5	0.06		M5-15	3
		2080	8							AA	20	80	60						0.1			2
		4040	8	10	12					A.B.	40	−	20						0.09			4
		404020			12					AE		20	10		15.5	14.5	12		0.08	−	M5-20	2
		404020A			12					AG		20	10		15.5	14.5	12		0.06	−	M5-20	2
		4060			12					AJ	60	40	40	10	20	−	9		0.14		M5-15	4
		4080			12					AD	80	40	60	−	20	−	9		0.21		M5-15	4
6 ซีรีย์ ความกว้างร่อง 8มม.	HLF6	3060		10	12	16				AA	30	60	30	−	−	−	12	8	0.13		M8−25	2
		3090			12					AC		90	30						0.24			3
		30120			12					AA		120	90						0.31			2
		5050		10	12					AB	50	−	20						0.28			4
		50100		10	12					AD	100	50	70		20				0.42
		100100				16	20			AB	100	−	70		−				0.9
		6060		10	12	16				AB	60	−	30		−				0.28
		606030			12					AF		30			15	15			0.18	−		3
		606030A			12					AH		30			15	15			0.16	−		2
		6090				16				AD	90	60	60		30	−			0.47			4
		60120				16				AD	120	60	90		30	−			0.63			4
8 series 8-45 series groove width 10mm	HLF8	4080＊			12	16				AA	40	80	40	−	−	−	16	12	0.31		M12-30	2
		40160				16					40	160	120						0.79		M12-30
		4590＊				16					45	90	45						0.427		M12-20
		45180				16	20				45	180	135						0.94
		50100＊				16				AA	50	100	50					12	0.55
		8080			12	16	20			A.B.	80	−	40					8	0.73		M8-30	4
		8080						twenty four	30	A.B.		−					19	8	0.95		M8-30	4
		808040				16				AF		40			20	20	16	12	0.38	−	M12-30	3
		808040A				16				AH		40			20	20		12	0.35	−	M12-30	2
		80160				16	20			AD	160	80	120		40	−		8	1.56		M8-30	4
		9090				16	20			A.B.	90	−	45		−				0.95		M8-30	4
		9090						twenty four	30	A.B.	90	−			−		19		1.21		M8-30	4
		909045				16				AF	90	45			22.5	22.5	16	12	0.54	−	M12-20	3
		909045A				16				AH	90	45			22.5	22.5	16	12	0.51	−	M12-20	2
		90180				16	20			AD	180	90	135		45	−	16	8	1.99		M8-30	4
	GLF8	9090 (High rigidity type)					20			A.B.	90	−	45	−	−	−	16	12	0.95	−	M12-25	4
		9090 (High rigidity type)						twenty four	30		90		45				19		1.21		M12-30
		100100＊					20				100		50				16		1.12		M12-20
		100100＊						twenty four	30		100		50				19		1.49		M12-30

[ ! ]ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่จะติดตั้งกับด้านปลายของเฟรมอลูมิเนียม
เฟรมอลูมิเนียมที่จะติดตั้งต้องมีการเจาะเกลียวที่ด้านปลาย
[ ! ]ไม่รวมสลักเกลียวสำหรับการติดตั้ง
[ ! ]ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่มีเครื่องหมาย * ในคอลัมน์เฟรมของตารางข้อมูลจำเพาะสามารถใช้กับเฟรมอลูมิเนียมแบบแข็งแรงสูงได้

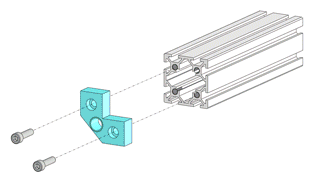

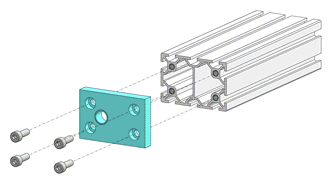

ตัวอย่างการติดตั้งฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

รูปแบบ AA	รูปแบบ AB	รูปแบบ AC

รูปแบบ AD	รูปแบบ AE	รูปแบบ AF

รูปแบบ AG	รูปแบบ AH	รูปแบบ AJ

[ ! ]ต้องมีการเจาะเกลียวที่ด้านปลายเพิ่มเติม (LTP / RTP / TPW) บนฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่จะติดตั้ง (LHP / RHP / HPW ไม่สามารถใช้ได้)
[ ! ]ไม่รวมสลักเกลียวสำหรับการติดตั้ง

ชิ้นส่วนที่เกี่ยวข้องกับฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

	สลักเกลียวหัวหกเหลี่ยม (สลักเกลียวหัวฝา)		ล้อเลื่อน	ปรับระดับฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
หน้าหมวดหมู่	สลักเกลียวหัวหกเหลี่ยม (สลักเกลียวหัวฝา)		ล้อเลื่อน (ประเภทล้อเลื่อน: แบบเกลียว)	ปรับระดับฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม
ผลิตภัณฑ์ตัวแทนของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม	สลักเกลียวหัวหกเหลี่ยม - สแตนเลส, กล่องเล็ก, ขายเป็นชิ้น -	สลักเกลียวหัวหกเหลี่ยม - เหล็ก, ขายเป็นชิ้น -	ล้อเลื่อนแบบเกลียว, น้ำหนักเบาถึงปานกลาง, HSGN□	ปรับระดับ แบบมาตรฐานโลหะ
