สไลเดอร์ประตูแบบเซาะร่องสำหรับอลูมิเนียมโปรไฟล์
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
[คุณสมบัติ] · สามารถใช้เลื่อนแผ่น อลูมิเนียม ที่อัดขึ้นรูปเข้าด้วยกันได้
Drawing ระบุขนาดของรางเลื่อนประตู
[M] วัสดุรางเลื่อนประตู: โพลีอะซีทัล (สีขาว)
ตารางข้อมูลจำเพาะของรางเลื่อนประตู
| รุ่นของรางเลื่อนประตู |
| HFAFSZA6 |
・รายการราคาด้านล่างเป็นข้อมูลล่าสุดณ เดือนเมษายน ปี 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
- ไม่มีข้อมูลเกี่ยวกับความสามารถในการรับน้ำหนัก เมื่อมีการวางชิ้นงานหรือวัตถุอื่น ๆ บนโครงอลูมิเนียม
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
| รุ่นของรางเลื่อนประตู | เฟรมที่ใช้งานร่วมกันได้ (ซีรีส์) | H | F | S | T | E | B | L | P | W | D | d | h | t | สลักเกลียวและน็อตที่ใช้ได้ | ||
| ชนิด | หมายเลข | สลักเกลียว | น็อต | ||||||||||||||
| HFAFSZA | 6 | 6 ซีรีส์ | 5 | 4 | 7.8 | − | − | − | 40 | 24 | 24 | 6.5 | 3.4 | 3.8 | 0.8 | CBM3-10 | HNTT6-3 |
| 6L | 4 | 7.8 | 80 | 66 | 24 | 6.5 | 3.4 | CBM3-10 | HNTT6-3 | ||||||||
| 8 | 8 ซีรีส์ 8-45 ซีรีส์ | 6 | 9.8 | 50 | 30 | 30 | 8 | 4.5 | CBM4-12 | HNTT8-4 | |||||||
| 8L | 6 | 9.8 | 100 | 80 | 30 | 8 | 4.5 | CBM4-12 | HNTT8-4 | ||||||||
| HFAFSZB | 6 | ซีรีส์ 6 | 2.5 | 7.8 | 5.3 | 3.5 | 14.1 | 40 | 24 | 24 | 6.5 | 3.4 | 3.8 | 0.8 | CBM3-10 | HNTT6-3 | |
| 6L | 2.5 | 7.8 | 5.3 | 3.5 | 14.1 | 80 | 66 | 24 | 6.5 | 3.4 | CBM3-10 | HNTT6-3 | |||||
| 8 | ซีรีส์ 8 ซีรีส์ 8-45 | 6.3 | 9.8 | 4.5 | 2.5 | 19 | 50 | 30 | 30 | 8 | 4.5 | CBM4-12 | HNTT8-4 | ||||
| 8L | 6.3 | 9.8 | 4.5 | 2.5 | 19 | 100 | 80 | 30 | 8 | 4.5 | CBM4-12 | HNTT8-4 | |||||
วิธีใช้งาน รางเลื่อนประตู

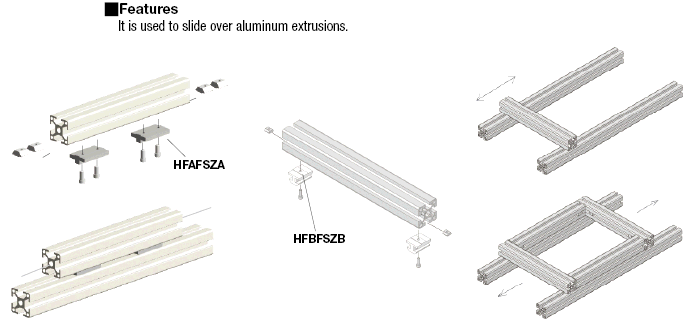

■ คุณสมบัติของ รางเลื่อนประตู

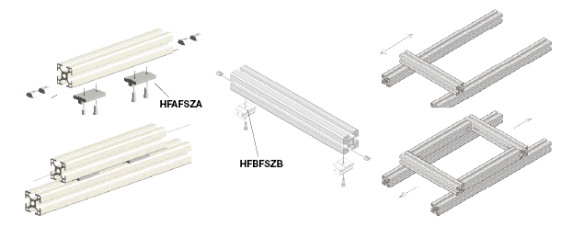

ตัวอย่างการใช้งานร่วมกันของ รางเลื่อนประตู กับเฟรมอะลูมิเนียม
■ ตัวอย่างการใช้งานร่วมกัน

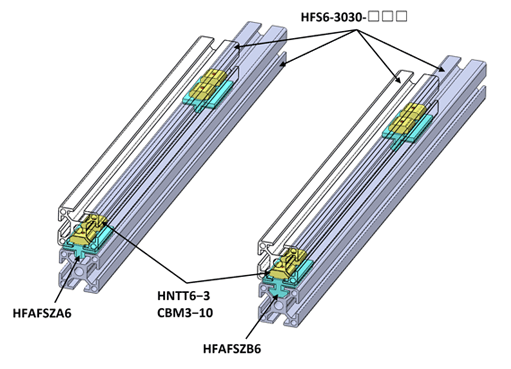

[ ! ]จัดวางเฟรมอะลูมิเนียมให้ขนานกัน และติดตั้ง รางเลื่อนประตู เชื่อมระหว่างเฟรมตัวอย่างการใช้งานร่วมกันของ รางเลื่อนประตู กับเฟรมอะลูมิเนียม
■ ตัวอย่างการใช้งานร่วมกัน
[ ! ]จัดแนวปุ่มยึดให้ตรงกับร่องของเฟรมอะลูมิเนียม และยึดด้วยน็อตที่ใช้กับเฟรม
[ ! ]เมื่อต้องการติดตั้งแผงหรือชิ้นส่วนอื่น โปรดใช้ [รางเลื่อนประตู แบบเกลียวสำหรับเฟรมอะลูมิเนียม] (ดูชิ้นส่วนที่เกี่ยวข้อง)
ชิ้นส่วนที่เกี่ยวข้องกับ รางเลื่อนประตู
| รางบานเลื่อน, บานเลื่อนแขวน, สไลด์เดอร์ | สกรูและโบลต์ | ||
| หน้าหมวดหมู่สินค้า | รางบานเลื่อน, บานเลื่อนแขวน, สไลด์เดอร์ | สกรูและโบลต์ | |
| สินค้าตัวอย่าง | รางบานเลื่อนชนิดเกลียวสำหรับเฟรมอะลูมิเนียม | รางบานเลื่อนสำหรับเฟรมอะลูมิเนียม, แบบหัวจม, ขนาดเล็ก | โบลต์หกเหลี่ยมแบบมีรู เคลือบนิกเกิล - จำหน่ายแยกชิ้น, กล่องเล็ก - |
| รูปภาพ |  |  |  |
