ตัวเลื่อน(Slider)สำหรับอลูมิเนียมเฟรม - รูต๊าปเกลียว

แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
สามารถใช้กับกลไกการเลื่อนที่ใช้ร่องของอลูมิเนียมโปรไฟล์ได้ ใช้ในการยึด แผ่นเพลท หรือสิ่งของอื่น ๆ เข้ากับ รูต๊าปเกลียว
Drawing ระบุขนาดของรางเลื่อนประตู

[M] วัสดุของรางเลื่อนประตู: โพลีอะซีทัล (สีขาว)
ตารางข้อมูลจำเพาะของรางเลื่อนประตู
| รุ่นของรางเลื่อนประตู |
| HFAFSTA6 |
・รายการราคาด้านล่างเป็นข้อมูลล่าสุดณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "Check Price" หลังจากยืนยันรหัสรุ่นแล้ว
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "Check Price" หลังจากยืนยันรหัสรุ่นแล้ว
| รุ่นของรางเลื่อนประตู | เฟรมที่ใช้งานร่วมกันได้ (ซีรีส์) | H | F | S | T | E | B | L | P | W | M | โบลต์ที่ใช้ร่วมกันได้ | |
| ประเภท | หมายเลข | โบลต์ | |||||||||||
| HFAFSTA | 5 | ซีรีส์ 5 | 5 | 3 | 5.8 | − | − | − | 35 | 20 | 18 | 3 | M3 |
| 5L | 3 | 5.8 | 70 | 55 | 18 | 3 | M3 | ||||||
| 6 | ซีรีส์ 6 | 4 | 7.8 | 40 | 24 | 24 | 4 | M4 | |||||
| 6L | 4 | 7.8 | 80 | 66 | 24 | 4 | M4 | ||||||
| 8 | ซีรีส์ 8 ซีรีส์ 8-45 | 6 | 9.8 | 50 | 30 | 30 | 5 | M5 | |||||
| 8L | 6 | 9.8 | 100 | 80 | 30 | 5 | M5 | ||||||
| HFAFSTB | 5 | ซีรีส์ 5 | 2.5 | 5.8 | 3.5 | 3 | 10 | 35 | 20 | 18 | 3 | M3 | |
| 5L | 5.8 | 3.5 | 3 | 10 | 70 | 55 | 18 | 3 | M3 | ||||
| 6 | ซีรีส์ 6 | 7.8 | 5.3 | 3.5 | 14.1 | 40 | 24 | 24 | 4 | M4 | |||
| 6L | 7.8 | 5.3 | 3.5 | 14.1 | 80 | 66 | 24 | 4 | M4 | ||||
| 8 | ซีรีส์ 8 ซีรีส์ 8-45 | 6.3 | 9.8 | 4.5 | 2.5 | 19 | 50 | 30 | 30 | 5 | M5 | ||
| 8L | 9.8 | 4.5 | 2.5 | 19 | 100 | 80 | 30 | 5 | M5 | ||||
- ไม่มีข้อมูลรองรับน้ำหนักของ รางเลื่อนประตู เมื่อตั้งชิ้นงานหรือสิ่งของอื่น ๆ บนเฟรมอะลูมิเนียม
วิธีการใช้งานรางเลื่อนประตู

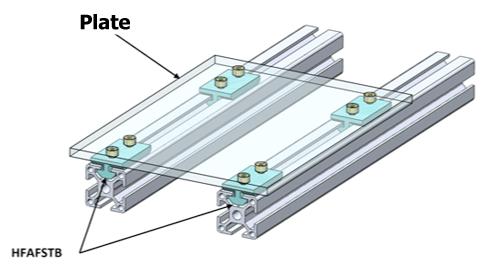

ตัวอย่างการใช้งานร่วมของ รางเลื่อนประตู

[ ! ]ใช้งานโดยการยึดแผ่นเพลทหรือวัสดุอื่นเข้ากับรูเกลียว
[ ! ]ใช้ [รางเลื่อนประตู สำหรับเฟรมอลูมิเนียมแบบเจาะรูลึก/แบบมินิ] เพื่อเลื่อนระหว่างเฟรมอลูมิเนียม (ดูชิ้นส่วนที่เกี่ยวข้อง)
ชิ้นส่วนที่เกี่ยวข้องของ รางเลื่อนประตู
| รางเลื่อนประตู, ประตูแขวน, รางเลื่อน | สกรูและโบลต์ | ||
| หน้าหมวดหมู่ | รางเลื่อนประตู, ประตูแขวน, รางเลื่อน | สกรูและโบลต์ | |
| สินค้าตัวอย่าง | รางเลื่อนประตู สำหรับเฟรมอลูมิเนียมแบบเจาะรูลึก | รางเลื่อนประตู สำหรับเฟรมอลูมิเนียม, แบบเจาะรูลึกมินิ | โบลต์หกเหลี่ยมแบบมีรู เคลือบนิกเกิล - แบบเดี่ยว, กล่องเล็ก - |
| รูปภาพ | ![]() | ![]() | ![]() |
