ฉากยึดแผงพลาสติก ติดตั้งหมุนได้ 90°
ข้อควรระวัง
รายละเอียดสินค้า
สามารถติดตั้งได้ง่ายเพียงใส่ สต๊อปเปอร์ ทรงตัว T เข้าไปในร่องของ เฟรม แล้วหมุน 90 องศา รองรับการใช้งาน กับความหนาแผงทั้ง 3 มม. และ 5 มม.

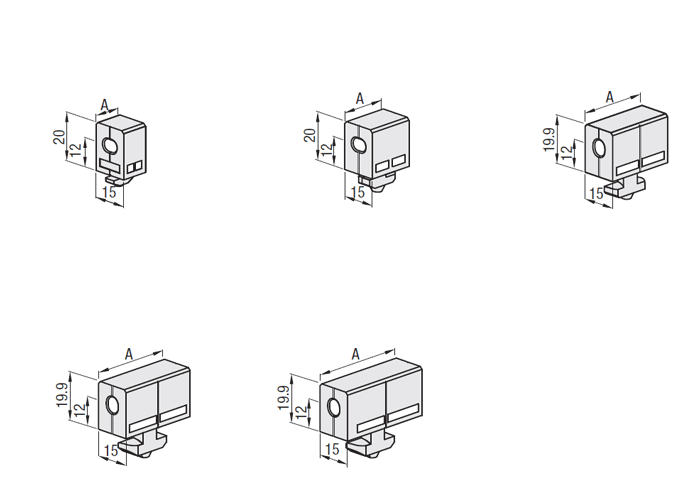

Drawing ระบุขนาดของอุปกรณ์ติดตั้งตู้
HCBR5 (สีเทาอ่อน)
HCBRB5 (สีดำ)
HCBR6 (สีเทาอ่อน)
HCBR6S (สีเทาอ่อน)
HCBRB6 (สีดำ)
HCBRB6S (สีดำ)
HCBR8 (สีเทาอ่อน)
HCBRB8 (สีดำ)
HCBR8-45 (สีเทาอ่อน)
HCBRB8-45 (สีดำ)
HCBR10 (สีเทาอ่อน)
[ ! ] มีเม็ดมีดน๊อตตัวเมีย M5 ใช้สลักเกลียว M5 ความยาว 15 สำหรับอุปกรณ์ติดตั้งตู้
| [ M ] วัสดุ | [ S ] กระบวนการเตรียมผิว | |
| ตัวเครื่องหลัก | โพลีเอไมด์ | — |
| อินเสิร์ทนัท | SUM22 | ไตรวาเลนท์โครเมต |
ตารางข้อมูลจำเพาะของอุปกรณ์ติดตั้งตู้
| รุ่น |
| HCBR6 |
· เพื่อดูราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรหัสรุ่นสินค้า
| รุ่น | มวล (g) | A (มม.) | ด้านกรอบและการติดตั้ง ความแตกต่างจากผิวหน้า (มม.) | |
| ชนิด | ลำดับที่ | |||
| HCBR (สีเทาอ่อน) HCBRB (สีดำ) | 5 | 4.3 | 12 | 3 หรือ 5 |
| 6 | 6.8 | 20 | 5 | |
| 6S | 6.0 | 24 | 3 | |
| 8 | 10.9 | 30 | 5 | |
| 8－45＊ | 13.2 | 35 | 5 | |
| 10 | 15.9 | 50 | 5 | |
*อุปกรณ์ติดตั้งตู้ สำหรับซีรีส์ไฟสี่เหลี่ยม 45 (HFSL8-45) กรุณาใช้อุปกรณ์ขนาดเบอร์ 8
*อุปกรณ์ติดตั้งตู้ สำหรับซีรีส์ 10 จะมีเฉพาะรุ่น HCBR10 (สีเทาอ่อน) เท่านั้น
*อุปกรณ์ติดตั้งตู้ เบอร์ในตารางสเปคจะตรงกับซีรีส์อลูมิเนียมโปรไฟล์ที่ใช้ได้
ตัวอย่างเช่น เบอร์ 5 หมายถึงซีรีส์ 5, เบอร์ 6 หมายถึงซีรีส์ 6 และอื่น ๆ ในลักษณะเดียวกัน
*โปรดทราบว่าความแตกต่างระหว่างด้านกรอบกับพื้นผิวติดตั้ง (ความหนาของพาเนล) จะแตกต่างกันระหว่างเบอร์ 6 และเบอร์ 6S
วิธีการใช้งานอุปกรณ์ติดตั้งตู้
 |  |
| · อุปกรณ์ติดตั้งตู้ชนิดเรซินรุ่น HCBR5 มีเอ็นสต๊อปเปอร์ทรงตัว T แบบเยื้องศูนย์ ความหนาของแผง: 5 มม., 3 มม., พื้นผิวของกรอบทั้งสองด้านอยู่ในระดับเดียวกัน สามารถทำได้ | วิธีการติดตั้งแบบเรซิน - อุปกรณ์ติดตั้งตู้สามารถติดตั้งได้ง่ายโดยใส่ตัวยึดรูปตัว T ลงในร่องของเฟรมแล้วหมุน 90 องศา · ใช้งานสลักเกลียวอุปกรณ์ติดตั้งตู้ชนิดเรซินร่วมกับดรออิ้งบอกขนาด L ที่ 15 - อุปกรณ์ติดตั้งตู้ถูกออกแบบมาให้ยึดติดแน่นเพื่อป้องกันไม่ให้ลื่นไถล แนะนำให้ใช้เครื่องมือสำหรับติดตั้ง |
ภาพรวมสินค้าของอุปกรณ์ติดตั้งตู้
สามารถเสริมแรงแผงตู้ได้โดยการเจาะรูตรงกลางและติดตั้งอุปกรณ์ติดตั้งตู้
อุปกรณ์ติดตั้งตู้มีรูต๊าปเกลียวสำเร็จรูป
■ ประเภทของอุปกรณ์ติดตั้งตู้
| ชื่อผลิตภัณฑ์ | อุปกรณ์ติดตั้งตู้ | พาเนลแคลมป์ ตัวยึด | |||
|---|---|---|---|---|---|
| ประเภทเรซิ่น | ชนิดอลูมิเนียม | สเปคความยาว ชนิดอลูมิเนียมแบบยาว | ชนิดเหล็ก สเตนเลส | ||
| ภาพ |
|
|
|
|
|
| วิธีใช้ | <img alt="อุปกรณ์ติดตั้งตู้ แบบเรซิน ภาพที่เกี่ยวข้อง 6_ ประเภทอุปกรณ์ติดตั้งตู้" src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302262610/110302262610_020_20230801115852.gif" style="width: 150px; height: 89px;"/> | <img alt="ภาพที่เกี่ยวข้องประเภทเรซินของอุปกรณ์ติดตั้งตู้ 7_ประเภทอุปกรณ์ติดตั้งตู้"src="HTTPS: //th.misumi-ec.com/en/linked/item/10302262610/img/110302262770_022_20230801115852.jpg"style="width: 150px; height: 118px;"/> |
| <img alt="ภาพที่เกี่ยวข้องประเภทเรซินของอุปกรณ์ติดตั้งตู้ 9_ประเภทอุปกรณ์ติดตั้งตู้"src="HTTPS: //th.misumi-ec.com/en/linked/item/10302262610/img/110302262770_023_20230801115852.jpg"style="width: 150px; height: 87px;"/> | <img alt="อุปกรณ์ติดตั้งตู้ แบบเรซิน ภาพที่เกี่ยวข้อง 10_ประเภทอุปกรณ์ติดตั้งตู้" src="HTTPS: //content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302262610/110302262610_023_20230801115852.gif" style="width: 100px; height: 131px;"/> |
| คำอธิบาย | เพียงแค่ใส่ตัวยึดรูปตัวทีลงในร่องของเฟรมแล้วหมุน 90 องศา ก็สามารถติดตั้งได้อย่างง่ายดาย รองรับการใช้งานกับแผ่นพาเนลที่มีความหนาทั้ง 3 มม. และ 5 มม. | นี่คืออุปกรณ์ติดตั้งตู้ชนิดอลูมิเนียมที่ยึดกับกรอบจัดเก็บพาเนลโดยใช้สลักเกลียวและน็อต | สามารถเติมเต็มช่องว่างระหว่างกรอบจัดเก็บพาเนลกับแผงพาเนลได้ ยังสามารถใช้สำหรับเสริมแรงได้ | อุปกรณ์ติดตั้งตู้แบบเหล็ก/สเตนเลส | เพียงแค่ใส่ตัวยึดรูปตัวทีลงในร่องของเฟรมแล้วหมุน 90 องศา ก็สามารถติดตั้งได้อย่างง่ายดาย รองรับการใช้งานกับแผ่นพาเนลที่มีความหนาทั้ง 3 มม. และ 5 มม. ไม่ต้องเจาะรูที่ตัวตู้ |
วิธีการเลือกอุปกรณ์ติดตั้งตู้
| ส่วนประกอบ | ① อลูมิเนียมเฟรม | ② อลูมิเนียมเฟรม | ③เหล็กยึด | ④สลักเกลียว | ⑤แผงพาเนล | (⑥ ฉากยึดพาเนล ) |
|---|---|---|---|---|---|---|
|
|
|
|
|
| |
| ตัวอย่างรุ่น | HFS6-3030-400 | HFS6-3030-340 | HBLFSN6-C-SET | HCBM5-8 | ACAE4H-336-336 -5-F316-G316-N5 | HCBA6-SET |
| ปริมาณ | 2 | 2 | 4 | 4 | 1 | ตามความจำเป็น |
①อลูมิเนียมโปรไฟล์: ไม่ต้องมีการแปรรูปเพิ่มเติม
②อลูมิเนียมโปรไฟล์: ไม่ต้องมีการแปรรูปเพิ่มเติม
③ขายึด: เจาะเกลียวเพิ่ม (M5)
④สลักเกลียว: ให้ตรงกับขนาดรูของขายึด
⑤แผง: การขึ้นรูปรู (M5)
ขนาด
เว้นระยะสวมคลอน 1 มม. แต่ละด้านความกว้างพาเนล (A) = มิติภายในกรอบ (L1) - สวมคลอน (2 มม.)
ความกว้างพาเนล (B) = มิติภายในกรอบ (L2) - สวมคลอน (2 มม.)
ความหนา·สำหรับเฟรม M5 (5 series): ความหนา 3 มม.
· สำหรับเฟรม M6 และ M8 (6 series และ 8 (-45) series): ความหนา 5 มม.
A = L1(400-30-30) - ระยะเผื่อทั้งสองด้าน (2 มม.) = 338 มม.
B = L2 (340) - ระยะเผื่อทั้งสองด้าน (2 มม.) = 338 มม.
หนา 5 มม., 4 รู (M5)
↓
AXAE4H-336-336-5-F316-G316-N5
⑥อุปกรณ์ติดตั้งตู้
ขึ้นอยู่กับขนาดของแผง สามารถเสริมความแข็งแรงให้กับแผงได้โดยการเจาะรูเพิ่มเติมตรงกลางและติดตั้งอุปกรณ์ติดตั้งตู้
อุปกรณ์ติดตั้งตู้มีรูต๊าปเกลียวสำเร็จรูป
