สกรูยึด - สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 8 (ร่องกว้าง 10 มม.)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
นี่คือฝาครอบเฟรมชนิดยึดด้วยสกรู สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 8-4040 และ 8-4080 ไม่จำเป็นต้องมีการปรับแต่งเพิ่มเติม

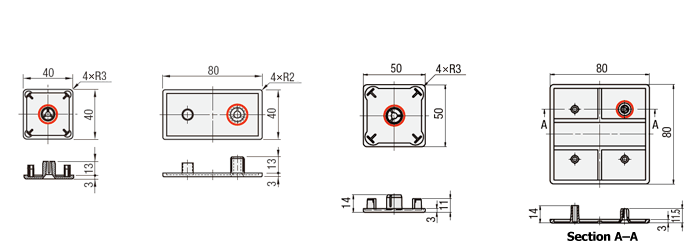

Drawing ระบุขนาดของเฟรมแคป
HFCB8-4040HFCB8-4080HFCB8-5050HFCB8-8080(ประเภทฝาปิดเฟรมแคป)(ประเภทฝาปิดเฟรมแคป)(ประเภทฝาปิดเฟรมแคป)(ประเภทฝาปิดเฟรมแคป)
ตัวอย่างการติดตั้งไม่จำเป็นต้องตีหน้าปลายของเฟรมแคป
[ ! ] รหัสรุ่นในสีแดงในภาพวาดโครงร่างด้านบนเป็นผลิตภัณฑ์ใหม่ที่มีข้อมูลจำเพาะเพิ่มเติม ไม่ได้ระบุในแคตตาล็อกกระดาษ
[ ! ] จำนวนและรูปร่างของขาอาจเปลี่ยนแปลงเพื่อป้องกันไม่ให้หลุด
[ ! ]ส่วนที่วงกลมสีแดง
คือตำแหน่งการยึดของเฟรมแคป
[ ! ] จำนวนและรูปร่างของขาอาจเปลี่ยนแปลงเพื่อป้องกันไม่ให้หลุด
[ ! ]ส่วนที่วงกลมสีแดง
คือตำแหน่งการยึดของเฟรมแคปตารางข้อมูลจำเพาะของเฟรมแคป
| รหัสรุ่นเฟรมแคป |
| HFCB8-4040-S |
・ราคาตารางด้านล่างเป็นราคาปัจจุบันเมื่อเดือนเมษายน 2564.
・กรุณาคลิกปุ่ม "ตรวจราคา" หลังจากยืนยันรหัสรุ่น
[ ! ]กรอบอลูมิเนียมซีรีส์ EFS สามารถใช้เฟรมแคป เดียวกับซีรีส์ HFS ได้
[ ! ]สี Y (สีเหลือง) มีเฉพาะสำหรับ HFCB8-4040/5050/8080 เท่านั้น
[ ! ]ความต้านทานความร้อน: 80℃
・กรุณาคลิกปุ่ม "ตรวจราคา" หลังจากยืนยันรหัสรุ่น
| รหัสรุ่น | สี | ส่วนหลัก [M] วัสดุ | อุปกรณ์ติดตั้ง(สลักหัวแบน) | ||
| ประเภทเฟรมแคป | เลขที่ | ขนาด | [M] วัสดุ/[S] การบำบัดพื้นผิว | ||
| HFCB8 | 4040 | B(สีดำ) S(สีเทาอ่อน) Y(สีเหลือง)[ ! ]4040/5050/8080 เท่านั้น | โพลีเอไมด์ ไม่มีการบำบัดพื้นผิว | M5×15L (ปกติ) | B: SCM435 โครเมตไตรวาเลนต์ (สีดำ) S,Y: เทียบเท่า SUS304 , ไม่ได้บำบัดพื้นผิว |
| 4080 | |||||
| 5050 | M6×15L (ปกติ) | ||||
| 8080 | M4×12L (ปกติ) | ||||
[ ! ]สี Y (สีเหลือง) มีเฉพาะสำหรับ HFCB8-4040/5050/8080 เท่านั้น
[ ! ]ความต้านทานความร้อน: 80℃
ตารางความเข้ากันได้ของเฟรมแคปกับอลูมิเนียม
| กรอบ | เฟรมแคป ที่เข้ากันได้ | |||
| ขนาดมุม | รหัสรุ่น | Model | สี | คำอธิบาย |
| 4040 | HFS8-4040 | HFCB8-4040-B | สีดำ | การยึดสลักเกลียว (สีดำ) |
| HFSF8-4040 | HFCB8-4040-S | สีเทาอ่อน | การยึดสลักเกลียว (สีเทาอ่อน) | |
| HFST8-4040 | HFCB8-4040-Y | สีเหลือง | การยึดสลักเกลียว (สีเหลือง) | |
| HFSH8-4040 | ||||
| HFSC8-4040 | ||||
| HFSB8-4040 | ||||
| HFSFB8-4040 | ||||
| HFSTB8-4040 | ||||
| EFS8-4040 | ||||
| EFSF8-4040 | ||||
| EFST8-4040 | ||||
| EFSH8-4040 | ||||
| EFSC8-4040 | ||||
| EFSB8-4040 | ||||
| EFSFB8-4040 | ||||
| EFSTB8-4040 | ||||
| NEFS8-4040 | ||||
| NEFSF8-4040 | ||||
| NEFST8-4040 | ||||
| NEFSB8-4040 | ||||
| HFSL8-4040 | ||||
| NFSL8-4040 | ||||
| HFSLB8-4040 | ||||
| CAF8-4040 | ||||
| HFSY8-4040 | ||||
| 4080 | HFS8-4080 | HFCB8-4080-B | สีดำ | การยึดสลักเกลียว (สีดำ) |
| HFSF8-4080 | HFCB8-4080-S | เทาอ่อน | การยึดสลักเกลียว (เทาอ่อน) | |
| HFST8-4080 | HFCB8-4040-B | สีดำ | ใช้โบลต์สีดำ 2 อัน | |
| HFSH8-4080 | HFCB8-4040-S | เทาอ่อน | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| HFSB8-4080 | HFCB8-4040-Y | สีเหลือง | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| EFS8-4080 | ||||
| EFSF8-4080 | ||||
| EFSH8-4080 | ||||
| EFSB8-4080 | ||||
| NEFS8-4080 | ||||
| NEFSF8-4080 | ||||
| NEFSB8-4080 | ||||
| HFSL8-4080 | ||||
| HFSLB8-4080 | ||||
| NFSL8-4080 | ||||
| CAF8-4080 | ||||
| 40160 | HFS8-40160 | HFCB8-4080-B | สีดำ | ใช้โบลต์สีดำ 2 อัน |
| EFS8-40160 | HFCB8-4080-S | เทาอ่อน | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| NFS8-40160 | ||||
| EFSB8-40160 | ||||
| 5050 | HFS8-5050 | HFCB8-5050-B | สีดำ | การยึดสลักเกลียว (สีดำ) |
| HFSF8-5050 | HFCB8-5050-S | เทาอ่อน | การยึดสลักเกลียว (เทาอ่อน) | |
| HFST8-5050 | HFCB8-5050-Y | สีเหลือง | การยึดสลักเกลียว (สีเหลือง) | |
| HFSB8-5050 | ||||
| 50100 | HFS8-50100 | HFCB8-5050-B | สีดำ | ใช้โบลต์สีดำ 2 อัน |
| HFSB8-50100 | HFCB8-5050-S | เทาอ่อน | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| HFCB8-5050-Y | สีเหลือง | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | ||
| 8080 | HFS8-8080 | HFCB8-8080-B | สีดำ | การยึดสลักเกลียว (สีดำ) |
| HFSB8-8080 | HFCB8-8080-S | เทาอ่อน | การยึดสลักเกลียว (เทาอ่อน) | |
| HFSH8-8080 | HFCB8-8080-Y | สีเหลือง | การยึดสลักเกลียว (สีเหลือง) | |
| HFSY8-8080 | ||||
| HFSF8-8080 | ||||
| EFS8-8080 | ||||
| EFSB8-8080 | ||||
| EFSF8-8080 | ||||
| EFST8-8080 | ||||
| NEFS8-8080 | ||||
| CAF8-8080 | ||||
| 80160 | HFS8-80160 | HFCB8-8080-B | สีดำ | ใช้โบลต์สีดำ 2 อัน |
| HFSB8-80160 | HFCB8-8080-S | เทาอ่อน | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| EFS8-80160 | HFCB8-8080-Y | สีเหลือง | น็อตยึด (เทาอ่อน) ใช้ 2 ตัว | |
| NEFS8-80160 | ||||
สำหรับประเภทอื่นๆ ของรถ 8 series บรรทุก โปรดดูดังต่อไปนี้
[FA New Product] 8 series (ความกว้างร่อง 10 mm) รถเข็นสำหรับโครงอลูมิเนียม ได้แก่here8 series (ร่องกว้าง 10 mm) เฟรมแคป สำหรับกรอบอลูมิเนียม ชนิดแผ่นความแข็งแกร่งสูงhereซีรีส์ 8 (ความกว้างร่อง 10 มม.) ฝาครอบมุม 3 ด้านสำหรับกรอบอลูมิเนียม 40 เหลี่ยมhere
ข้อมูลทางเทคนิคของเฟรมแคป
วิธีทำให้มันฟลัช
: ลดความยาวของกรอบอลูมิเนียมด้วยความหนาของ เฟรมแคป

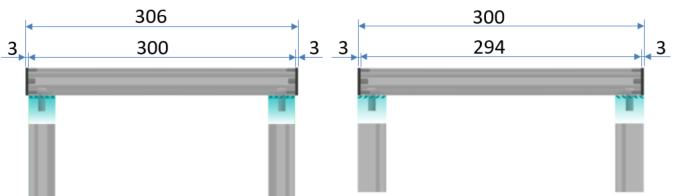

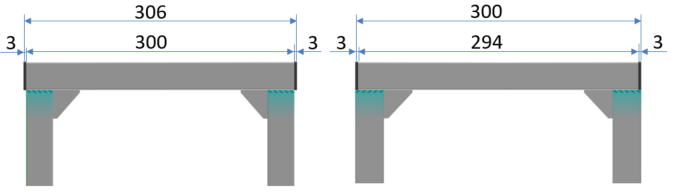

<ตัวอย่าง: การเชื่อมต่อขายึด: เมื่อเชื่อมต่อด้านหนึ่งยาว 300 มม.>
A: ระบุหมายเลขรุ่นที่ยื่นออกมาตามความหนาของฝาครอบเฟรมแคป
HFS6-3030-300 ความยาว 300 มม.
B: ระบุหมายเลขรุ่นสำหรับฝาครอบเฟรมแคปที่ไม่ยื่นออกมาและแนบสนิท
HFS6-3030-294 สั้นกว่าตามความหนาของฝาครอบเฟรมแคป
A: ระบุหมายเลขรุ่นที่ยื่นออกมาตามความหนาของฝาครอบเฟรมแคป
HFS6-3030-300 ความยาว 300 มม.
B: ระบุหมายเลขรุ่นสำหรับฝาครอบเฟรมแคปที่ไม่ยื่นออกมาและแนบสนิท
HFS6-3030-294 สั้นกว่าตามความหนาของฝาครอบเฟรมแคป
ฝาเฟรมแคป A หลุดออกมา
ฝาปิดเฟรมแคป B เรียบเสมอกันและ
ไม่ยื่นออกมา
<ตัวอย่าง: การยึดสลักเกลียว: เมื่อยึดด้วยความยาว 300 มม. ที่ทั้งสองด้าน>C: ระบุรูไขควงที่ขวา
ของส่วนที่ยื่นออกมา, สำหรับความหนาของเฟรมแคป
D: สำหรับเฟรมแคป, ระบุรหัสรุ่น HFS6-3030-294-RCV-LCV-FR-FL เพื่อไม่ยื่นออกมาและ
เรียบเสมอกับผิว, และสั้นลงตามความหนาของเฟรมแคป ระบุรูไขควงและการเลื่อนรูไขควงด้านซ้ายและขวา
ของส่วนที่ยื่นออกมา, สำหรับความหนาของเฟรมแคป
D: สำหรับเฟรมแคป, ระบุรหัสรุ่น HFS6-3030-294-RCV-LCV-FR-FL เพื่อไม่ยื่นออกมาและ
เรียบเสมอกับผิว, และสั้นลงตามความหนาของเฟรมแคป ระบุรูไขควงและการเลื่อนรูไขควงด้านซ้ายและขวา
C เฟรมแคปยื่นออกมา
D เฟรมแคปเรียบเสมอและ
ไม่ยื่นออกมา
ชิ้นส่วนที่เกี่ยวข้องของเฟรมแคปซีรีส์ 8
| ชื่อผลิตภัณฑ์ | กรอบอลูมิเนียม | แบร็กเก็ต | ส่วนประกอบ | ฝาครอบร่อง | น็อตยึด |
|---|---|---|---|---|---|
| รูปภาพ |  |  |  |  |  |
| หน้าผลิตภัณฑ์ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ |
