แผ่นโลหะฉากยึด สำหรับอลูมิเนียมเฟรม ซีรี่ส์ 8 (สล็อตกว้าง 10 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

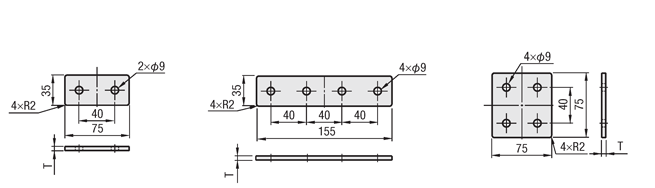

Drawing ระบุขนาดของฉากยึดโลหะ

HPTSS8
SHPTSS8

HPTSSL8
SHPTSSL8

HPTSD8
SHPTSD8

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTSS	SPHC	โครเมตไตรวาเลนต์
HPTSSL
HPTSD
SHPTSS	SUS304	−
SHPTSSL
SHPTSD

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTSS8

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก (ก.)	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTSS8	61	3.2	M8-15	2	M8	2
SHPTSS8		3
HPTSSL8	122	3.2		4		4
SHPTSSL8		3
HPTSD8	131	3.2
SHPTSD8		3

งานเพิ่มเติมของฉากยึดโลหะ

รุ่นฉากยึดโลหะ	−	(SET)
HPTSS8	−	SET

Alterations

รหัส

Spec.

รุ่น

ชุดสลักเกลียว
และน็อตที่ใช้ได้

SET
SEP
(น็อตสปริงหลังการประกอบ)

SEU
(น็อตสปริงก่อนการประกอบ)

ชุดสลักเกลียวและน็อตที่ใช้ได้สำหรับยึดแต่ละแผ่นเข้ากับกรอบ
รวมอยู่ด้วย

วัสดุ	รหัส	รุ่น
วัสดุ	รหัส	สลักเกลียว	น็อต
SPHC	SET	CBM8-15	HNTT8-8
	SEP	CBM8-15	HNTP8−8
	SEU	CBM8-15	HNTU8-8
SUS304	SET	SCB8-15	HNTTSN8-8
	SEP	SCB8-15	SHNTP8-8
	SEU	SCB8-15	SHNTU8-8

HPTSS8

SHPTSS8

HPTSSL8

SHPTSSL8

HPTSD8

SHPTSD8

HPTLN8

SHPTLN8

HPTLS8

SHPTLS8

HPTLD8

HPTCUL8

SHPTCUL8

HPTUL8

HPTWUL8

[ ! ]วัสดุ: เมื่อระบุ -SET สำหรับ SPHC สลักเกลียว CBM จะไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของฉากยึดโลหะ

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็ก (HPTSS8, HPTSL8, HPTSD8)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	CBM8-15	iron	First in, first out	HNTT8-8	iron	none
SEU	CBM8-15	iron	First in, first out	HNTU8-8	iron	Yes
SEP	CBM8-15	iron	Later insertion	HNTP8-8	iron	Yes

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็กสแตนเลส (SHPTSS8, SHPTSSL8, SHPTSD8)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	SCB8-15	stainless	First in, first out	HNTTSN8-8	stainless	none
SEU	SCB8-15	stainless	First in, first out	SHNTU8-8	stainless	Yes
SEP	SCB8-15	stainless	Later insertion	SHNTP8-8	stainless	Yes

กรอบที่ใช้ได้ของฉากยึดโลหะ

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น
สามารถใช้เชื่อมต่อรั้วความปลอดภัยเข้าด้วยกันได้

8 ซีรีย์ (ความกว้างร่อง 10 mm) แผ่นโลหะสำหรับกรอบอลูมิเนียมสี่เหลี่ยม 40/80 แบบสี่เหลี่ยม ภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน
