แผ่นโลหะฉากยึด สำหรับอลูมิเนียมเฟรม ซีรี่ส์ 6 (สล็อตกว้าง 8 มม.) - รูปทรงสามเหลี่ยม

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

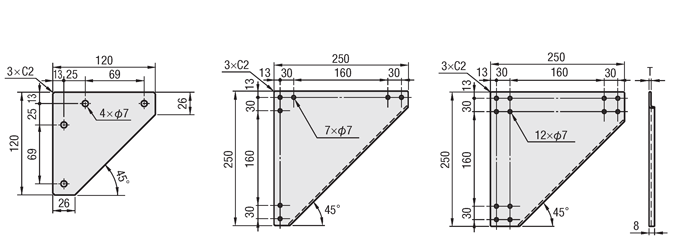

Drawing ระบุขนาดของฉากยึดโลหะ

HPTCUL6
SHPTCUL6

HPTUL6
SHPTUL6

HPTWUL6
SHPTWUL6

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTCUL	SPHC	โครเมตไตรวาเลนต์
HPTUL
HPTWUL
SHPTCUL	SUS304	−
SHPTUL
SHPTWUL

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTCUL6

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก ก.	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTCUL6	150	2.3	M6-10	4	M6	4
SHPTCUL6		2
HPTUL6	600	2.3		7		7
SHPTUL6		2
HPTWUL6	598	2.3		12		12
SHPTWUL6		2

งานเพิ่มเติมของฉากยึดโลหะ

รุ่นฉากยึดโลหะ	−	(SET)
HPTSS6	−	SET

การปรับเปลี่ยน

รหัส

ข้อกำหนด

รุ่น

Applicable bolt
and nut set

SET
SEP
(น็อตสปริงหลังการประกอบ)

SEU
(น็อตสปริงก่อนการประกอบ)

ชุดสลักเกลียวและน็อตที่ใช้ได้สำหรับยึดแต่ละแผ่นเข้ากับกรอบ
is included.

วัสดุ	รหัส	รุ่น
วัสดุ	รหัส	สลักเกลียว	น็อต
SPHC	SET	CBM6-10	HNTT6-6
	SEP	CBM6-10	HNTP6−6
	SEU	CBM6-10	HNTU6−6
SUS304	SET	SCB6-10	HNTTSN6−6
	SEP	SCB6-10	SHNTP6−6
	SEU	SCB6-10	SHNTU6-6

HPTSS6

SHPTSS6

HPTSSL6

SHPTSSL6

HPTSD6

SHPTSD6

HPTLN6

SHPTLN6

HPTLS6

SHPTLS6

HPTLD6

HPTLD6-50

HPTCUL6

SHPTCUL6

HPTUL6

SHPTUL6

HPTWUL6

SHPTWUL6

[ ! ]วัสดุ: When specifying -SET for SPHC, the bolt CBM will not be RoHS compliant.

รายละเอียดงานเพิ่มเติมของฉากยึดโลหะ

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของผลิตภัณฑ์เหล็ก (HPTCUL6, HPTUL6, HPTWUL6)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	CBM6-10	iron	เข้าแรก ออกแรก	HNTT6-6	iron	ไม่มี
SEP	CBM6-10	iron	ใส่ทีหลัง	HNTP6-6	iron	ใช่
SEU	CBM6-10	iron	เข้าแรก ออกแรก	HNTU6-6	iron	ใช่

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของผลิตภัณฑ์เหล็กสแตนเลส (SHPTCUL6, SHPTUL6, SHPTWUL6)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	SCB6-10	stainless	เข้าแรก ออกแรก	HNTTSN6-6	stainless	ไม่มี
SEP	SCB6-10	stainless	ใส่ทีหลัง	SHNTP6-6	stainless	ใช่
SEU	SCB6-10	stainless	เข้าแรก ออกแรก	SHNTU6-6	stainless	ใช่

กรอบที่ใช้ได้ของฉากยึดโลหะ

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น
สามารถใช้เชื่อมต่อรั้วความปลอดภัยเข้าด้วยกันได้

6 ซีรีย์ (ความกว้างร่อง 8mm) แผ่นโลหะแบบมุมสำหรับกรอบอลูมิเนียม ภาพที่เกี่ยวข้อง 1_วิธีการใช้งาน
