แผ่นเพลทโลหะ สำหรับอลูมิเนียมเฟรม ซีรีส์ 6 ( สล็อตกว้าง 8 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

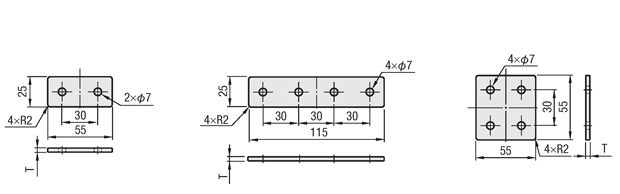

Drawing ระบุขนาดของฉากยึดโลหะ

HPTSS6
SHPTSS6

HPTSSL6
SHPTSSL6

HPTSD6
SHPTSD6

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTSS	SPHC	โครเมตไตรวาเลนต์
HPTSSL
HPTSD
SHPTSS	SUS304	−
SHPTSSL
SHPTSD

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTSS6

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก ก.	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTSS6	32	3.2	M6-10	2	M6	2
SHPTSS6		3
HPTSSL6	64	3.2		4		4
SHPTSSL6		3
HPTSD6	70	3.2
SHPTSD6		3

งานเพิ่มเติมของฉากยึดโลหะ

รุ่นฉากยึดโลหะ	−	(SET)
HPTSS6	−	SET

Alterations

Code

Spec.

Model

Applicable bolt
and nut set

SET
SEP
(Post-assembly spring nut)

SEU
(Pre-assembly spring nut)

A set of applicable bolts and nuts for attaching each plate to the frame
is included.

Material	Code	Model
Material	Code	สลักเกลียว	น็อต
SPHC	SET	CBM6-10	HNTT6-6
	SEP	CBM6-10	HNTP6−6
	SEU	CBM6-10	HNTU6−6
SUS304	SET	SCB6-10	HNTTSN6−6
	SEP	SCB6-10	SHNTP6−6
	SEU	SCB6-10	SHNTU6-6

HPTSS6

SHPTSS6

HPTSSL6

SHPTSSL6

HPTSD6

SHPTSD6

HPTLN6

SHPTLN6

HPTLS6

SHPTLS6

HPTLD6

HPTLD6-50

HPTCUL6

SHPTCUL6

HPTUL6

SHPTUL6

HPTWUL6

SHPTWUL6

[ ! ]Material: When specifying -SET for SPHC, the bolt CBM will not be RoHS compliant.

รายละเอียดงานเพิ่มเติมของฉากยึดโลหะ

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็ก (HPTSS6, HPTSL6, HPTSD6)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	Model	Material	type	Model	Material	Stopper
SET	CBM6-10	iron	First in, first out	HNTT6-6	iron	none
SEP	CBM6-10	iron	Later insertion	HNTP6-6	iron	Yes
SEU	CBM6-10	iron	First in, first out	HNTU6-6	iron	Yes

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็กสแตนเลส (SHPTSS6, SHPTSSL6, SHPTSD6)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	Model	Material	type	Model	Material	Stopper
SET	SCB6-10	stainless	First in, first out	HNTTSN6-6	stainless	none
SEP	SCB6-10	stainless	Later insertion	SHNTP6-6	stainless	Yes
SEU	SCB6-10	stainless	First in, first out	SHNTU6-6	stainless	Yes

กรอบที่ใช้ได้ของฉากยึดโลหะ

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น
สามารถใช้เชื่อมต่อรั้วความปลอดภัยเข้าด้วยกันได้

6 ซีรีย์ (ความกว้างร่อง 8mm) แผ่นโลหะสำหรับกรอบอลูมิเนียมแบบสี่เหลี่ยม ภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน
