นัทยาว ชนิดขนาด L ตามที่มีให้เลือก สำหรับอลูมิเนียมเฟรม 5 Series (รุ่นความกว้างร่องขนาด 6 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

นัทยาว แบบความยาวตามที่มีให้เลือก (ขนาด L) สามารถติดตั้งชิ้นงาน เช่น สไลด์ไกด์ เข้ากับเฟรมได้ในทุกพิตช์ นอกจากนี้สามารถใช้เพิ่มเฟรมได้เช่นกัน

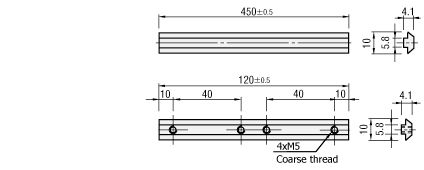

Drawing ระบุขนาดน็อต

ขนาด L แบบไม่มีรูน็อตยึด
HNTK5

ขนาด L แบบมีรูยึดคงที่
HNTLG5
SHNTLG5

ค่าความคลาดเคลื่อนมิติของตำแหน่งรูน็อต: ±0.5

แรงบิดขันอ้างอิง (N・m)
M	เทียบเท่า S10C / เทียบเท่า SUS303
5	6.8

ประเภท First-in	[M] วัสดุของน็อต	[S] การเคลือบผิว
HNTK5	เทียบเท่า S10C	โครเมต 3 วาเลนต์
HNTLG5	เทียบเท่า S10C	โครเมต 3 วาเลนต์
SHNTLG5	เทียบเท่า SUS303	−

[ ! ]น็อตแบบเซตไม่ได้รวมอยู่ด้วย หากต้องการโปรดระบุการดัดแปลง- SET .

งานเพิ่มเติมของน็อต

รุ่นของน็อต	−	(SET)
HNTLG5	−	SET

การดัดแปลง

รหัส

รายละเอียด

ประเภท

เซตสกรูหกเหลี่ยม
แบบเจาะจม
(Set Screw)

SET

ติดตั้งน็อตแบบเซตสกรูหกเหลี่ยมลงในตัวน็อต

ประเภท	น็อตที่ติดตั้ง	จำนวน
HNTLG	MSSK5-5	4
SHNTLG	MSSU5-5	4

HNTLG5

SHNTLG5

สเปค/ภาพรวมของน็อต

ชิ้นงาน เช่น รางเลื่อน สามารถติดตั้งเข้ากับเฟรมได้
น็อตยังสามารถใช้สำหรับต่อขยายเฟรมได้ด้วย

น็อตสำหรับติดตั้งเฟรมอะลูมิเนียมและแผง/ขายึดหลากหลายชนิด (ขนาด M - L)

ความกว้างของร่อง	มุมของเฟรม	ความลึก h	น็อตที่รองรับ	ความหนา b (มม.) ของแผง/ขายึดที่จะติดตั้งกับเฟรม
ความกว้างของร่อง	มุมของเฟรม	ความลึก h	น็อตที่รองรับ	0.8	1	1.2	1.5	2	3	4	4.5	5	6	8.2	9	10	12	14
6	20	6	5-3	M3-6					M3-8		M3-10			M3-12		M3-15		M3-18
			5-4	M4-6					M4-8		M4-10			M4-12		M4-15		M4-18
			5-5	-					M5-8		M5-10			M5-12		M5-15		M5-18

วิธีการใช้งานน็อต

น็อตนี้เป็นวิธีการเลือกเมื่อมีการต่อเฟรมอะลูมิเนียมขนาด 1000 มม. เข้ากับเฟรมอะลูมิเนียมขนาด 4000 มม.

① ระบุการเพิ่มกระบวนการ "SET" สำหรับน็อตยาวแบบ L dimension แบบยึดตาย และเตรียมให้เพียงพอกับจำนวนร่อง
② ใส่น็อตครึ่งหนึ่งเข้าไปในร่องของเฟรมทั้งสองด้าน แล้วขันให้แน่น
หมายเหตุ: เพื่อให้การรับน้ำหนักบริเวณจุดเชื่อมต่อลดลง ควรติดตั้งเฟรมในแนวตั้งใต้จุดเชื่อมต่อเพื่อให้เป็นโครงสร้างที่ช่วยพยุงจากด้านล่าง

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) น็อตยาวสำหรับเฟรมอะลูมิเนียมขนาด 20, 25, และ 40 แบบกำหนดค่า L แบบยึดตาย รูปภาพประกอบ 1_วิธีการเลือก

สัญลักษณ์	ชื่อสินค้า	รหัสน็อต	จำนวน
(1)	เฟรมอะลูมิเนียม 20×40	HFS5-2040-4000	1
(2)	เฟรมอะลูมิเนียม 20×40	HFS5-2040-1000	1
(3)	น็อตยาวแบบกำหนดค่า L แบบยึดตาย	HNTLG5	6
