พินล็อคตำแหน่ง - ส่วนหัวขนาดเล็ก, รูปทรงกลม (แบบอัด)
แบรนด์ :
MISUMI
ข้อควรระวัง
- รูปลักษณ์ของสินค้าบางรายการอาจมีการเปลี่ยนแปลงตั้งแต่เดือนสิงหาคม 2025 เป็นต้นไป ดูรายละเอียดได้ที่ลิงก์ด้านล่าง
ข้อมูลเกี่ยวกับการเปลี่ยนแปลงลักษณะภายนอกของหมุดกำหนดตำแหน่ง - โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด
รายละเอียดสินค้า
- พินกำหนดตำแหน่ง - หัวกลมขนาดเล็ก (สวมอัด) จาก MISUMI
- Sphere Head สามารถป้องกันไม่ให้ด้านที่กระทบกันเป็นรอยได้ แม้ว่าคุณจะใส่โดยการเลื่อนในแนวนอนกับปลายพินกำหนดตำแหน่ง
- สามารถเลือกวัสดุของพินกำหนดตำแหน่งได้ 3 ประเภท เหล็กกล้าวัสดุเทียบเท่า SKS3 สเตนเลส SUS304, SUS440C หรือสเตนเลส 13Cr
- SUS304 ขัดเงา บางครั้งอาจจะไม่มีรูนำศูนย์ตรงกลาง
- สเตนเลส SUS440C หรือ 13Cr มีร่องระบุที่ตำแหน่งใดก็ได้บนส่วน D
- สามารถเลือกรูปทรงปลาย สำหรับนำศูนย์เข้ารู 2 แบบ แบบรูปทรงกลมและแบบรูปทรงไดมอนด์

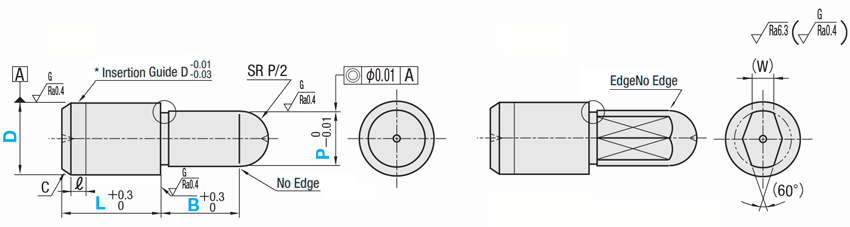

(แบบกลม) (เพชร)ขัดเงาเฉพาะที่
เท่านั้น
(ยกเว้นพื้นผิวแบบตัดทรงเพชร)
เท่านั้น(ยกเว้นพื้นผิวแบบตัดทรงเพชร)
เมื่อ P<3
a＝0.5
d＝D (P)－0.1
a＝0.5
d＝D (P)－0.1
เมื่อ P≥3
a ≤1.0
d＝D(P)－0.2
a ≤1.0
d＝D(P)－0.2
[ ! ]มิติของร่อง relief เป็นค่าอ้างอิง
*ไกด์นำสอดใช้ได้กับพิกัดความเผื่อ m6 และ p6 ทั้งสองประเภท
[ ! ]สแตนเลส SUS440C หรือ 13Cr มีร่องระบุที่ไกด์นำเข้า
[ ! ]อาจไม่มีการขัดเงาและรูศูนย์กลาง
[! ] เมื่อ ขนาด P มีขนาดเล็ก รูศูนย์กลาง จะทำให้ส่วนทรงกลมมีขนาดเล็ก
[ ! ]เมื่อ D=P จะมีการทำร่องผ่อนแรงด้วย
[! ] หัวทรงกลม อาจได้รับการขัดเงา
| หมายเลข วัสดุ | [ M ]วัสดุ | [ S ]กระบวนการเตรียมผิว | [ H ]ความแข็ง | P เลือกได้ | ชนิดกำหนดขนาด P, L และ B ได้ | ||
| ชนิด | ค่าพิกัดความเผื่อ D และรูปทรง | ชนิด | ค่าพิกัดความเผื่อ D และรูปทรง | ||||
| (1) | เทียบเท่า SKS3 | — | เผาชุบแข็ง ความแข็ง : 60 ถึง 63HRC | JPQ | <แบบกลม> SB (m6) SPB (p6) | FPQ | <แบบกลม> SA (m6) SPA (p6) <แบบเพชร> SD (m6) SPD (p6) |
| (2) | เทียบเท่า SKS3 | การชุบผิวฮาร์ดโครม | เผาชุบแข็ง ความแข็ง : 50 ถึง 55HRC / ความแข็ง การชุบผิว : 750HV หรือมากกว่า | — | GFPQ | ||
| (3) | SUS304* | — | — | SJPQ | SFPQ | ||
| (4) | SUS304 | การชุบผิวฮาร์ดโครม | ความแข็ง การชุบผิว : 750HV หรือมากกว่า | — | HFPQ | ||
| (5) | SUS440C หรือ 13Cr สแตนเลส | — | เผาชุบแข็ง ความแข็ง : 50 ถึง 55HRC | — | CFPQ | ||
| (6) | เทียบเท่า SKS3 | ขัดเงา | เผาชุบแข็ง ความแข็ง : 60 ถึง 63HRC | — | MFPQ | ||
ตัวอย่าง
ขาพินที่มีหัวทรงกลมช่วยป้องกันความเสียหายต่อชิ้นส่วนที่ประกบกัน
