พวงมาลัยมือหมุนออฟเซ็ท / ตัน
แบรนด์ :
MISUMI
ข้อควรระวัง
- เพื่อเป็นการปรับปรุงคุณภาพ ตำแหน่งรูต๊าปเกลียวของชนิดฟีนอลจะมีการเปลี่ยนแปลงหลังจากสต็อกปัจจุบันหมด ขึ้นอยู่กับปริมาณสต็อกที่มีอยู่ อาจมีรหัสรุ่น/ Part number ที่ตำแหน่งแท็บยังคงเป็นแบบเดิม (6.5 มม.) ข้อมูล CAD ทั้งหมดเป็นไปตามสเปคใหม่
- โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด
รายละเอียดสินค้า
[คุณสมบัติ]· พวงมาลัยมือหมุน ตัน · วัสดุ มือจับ ประกอบด้วย ฟีนอล และ อะลูมิเนียมอัลลอย

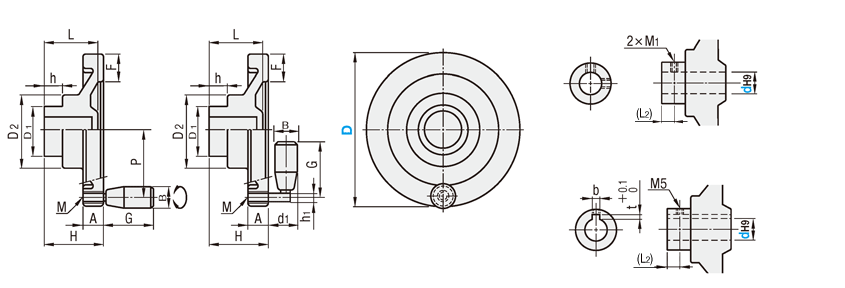

รู H9 + ต๊าป
รู H9 + รูกุญแจ + ต๊าป
[ ! ] d เป็นรูทะลุ
[ ! ] ทั้งพวงมาลัยมือหมุนและด้ามจับพับได้สามารถหมุนได้
[ ! ] แรงบิดขันแน่นที่แนะนำสำหรับมือจับคือไม่เกิน 3 นิวตันเมตร แรงในการขันแน่นที่มากเกินไปอาจทำให้พวงมาลัยมือหมุนไม่สามารถหมุนได้เนื่องจากโครงสร้างของมัน
| การกำหนดค่ารูเพลา | ชนิด | ฮับ | พวงมาลัยมือหมุน | รูติดตั้งมือจับ | มือจับ | เกลียวมือจับ | |||
| ก้านจับแบบหมุนได้ | มือจับแบบพับ | [ M ]วัสดุ | [ S ]กระบวนการเตรียมผิว | [ M ]วัสดุ | [ M ]วัสดุ | [ M ]วัสดุ | [ M ]วัสดุ | [ S ]กระบวนการเตรียมผิว | |
| ไม่มีรู | PHSN | PHSFN | FC200 | การชุบออกไซด์สีดำ | ฟีนอล | ทองเหลือง | ฟีนอล | SUM21 | ไตรวาเลนท์โครเมต |
| AHSN | AHSFN | อลูมิเนียมอัลลอย | — | อลูมิเนียมอัลลอย | อลูมิเนียมอัลลอย | ||||
| รู H9 + ต๊าป | PHSM | PHSFM | FC200 | การชุบออกไซด์สีดำ | ฟีนอล | ทองเหลือง | |||
| AHSM | AHSFM | อลูมิเนียมอัลลอย | — | อลูมิเนียมอัลลอย | อลูมิเนียมอัลลอย | ||||
| รู H9 + รูสลัก + เกลียว | PHSK | PHSFK | FC200 | การชุบออกไซด์สีดำ | ฟีนอล | ทองเหลือง | |||
| AHSK | AHSFK | อลูมิเนียมอัลลอย | — | อลูมิเนียมอัลลอย | อลูมิเนียมอัลลอย | ||||
ข้อมูลจำเพาะ/ ภาพรวม
ขนาดร่องลิ่มมาตรฐาน JIS ใหม่ (B1301)
| dH9 | W | bJS9 | t +0.1 0 |  | |||
| 10 | +0.036 0 | 11.4 | 3 | ±0.0125 | 1.4 | ||
| 12 | +0.043 0 | 13.8 | 4 | ±0.0150 | 1.8 | ||
| 15 | 17.3 | 5 | 2.3 | ||||
| 16 | 18.3 | ||||||
