รางเลื่อนประตู, อลูมิเนียมเฟรมสำหรับประตูบานเลื่อน / รางเลื่อน / เพลทติดตั้ง / สเปเซอร์รองเลื่อน

แบรนด์ :

MISUMI

ข้อควรระวัง

จะมีการเพิ่มค่าขนส่งและค่าจัดส่ง สำหรับสินค้าที่ยาวเกิน 2,000.1 มม
เนื่องจากข้อจำกัดในการขนส่งทางอากาศ ความยาวสูงสุดของสินค้าที่อนุญาตให้ขนส่งได้ต้องไม่เกิน 2,600 มม. หากวัตถุมีความยาวเกิน 2600 มม. ระยะเวลาการจัดส่งจะประมาณ 1.5 เดือน โปรดติดต่อ MISUMI สำหรับข้อมูลเพิ่มเติม

รายละเอียดสินค้า

ตัวเลือก วัสดุ ที่หลากหลาย:
- อลูมิเนียม: เบาและแข็งแรง
- เหล็ก: ความแข็งแกร่งสูง
- เรซิ่น: ยืดหยุ่นและทนการเสียดสี
การเคลือบผิว:
- อโนไดซ์: ทนการกัดกร่อน
- โครเมตสว่าง: เพิ่มการป้องกัน
- ไม่มีการเคลือบ: สำหรับงานเฉพาะทาง
ขนาดการอัดรีดที่ยืดหยุ่นได้:
- ขนาด: 20x20 (2 ร่อง), 30x30 (2 ร่อง), 30x30 (3 ร่อง).
- Numbers: 5, 6, 6-45, 8, 8-45.
ความยาวที่กำหนดเอง:
- ความยาวมาตรฐาน 2000 มม. สามารถปรับแต่งได้ตั้งแต่ 50 มม. ถึง 4000 มม. โดยเพิ่มทีละ 0.5 มม.

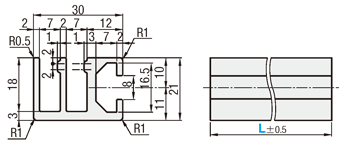

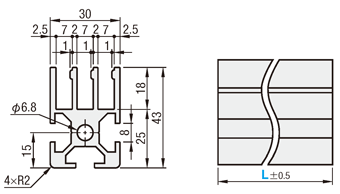

Drawing ระบุขนาดของรางเลื่อนประตู

เฟรมอลูมิเนียมสำหรับ รางเลื่อนประตู รองรับแผงที่มีความหนา 5 มม.

HFHRF5-2020		HFHRF6-3030		HFHRT6-3030

[M] วัสดุของ รางเลื่อนประตู: A6N01SS-T5 [S] การเคลือบผิว: อโนไดซ์

ราง รางเลื่อนประตู รองรับแผงที่มีความหนา 5 มม.	แผ่นยึดติด	ตัวเว้นระยะของ รางเลื่อนประตู
HRLFL	HRLPL6(รวมราง รางเลื่อนประตู และโครงรองรับ)	HRLSP
	HRLPL8	(เสียบเข้าช่องล่าง 2 หรือ 3 แถวของราง รางเลื่อนประตู)
[M] วัสดุของ รางเลื่อนประตู: A6N01SS-T5 [S] การเคลือบผิว: อโนไดซ์	[M] วัสดุของ รางเลื่อนประตู: SPCC [S] การเคลือบผิว: ชุบนิกเกิล	[M] วัสดุของ รางเลื่อนประตู: โพลีเอทิลีน (สีดำ) ทนความร้อน: -45 ถึง 80°C

ตารางข้อมูลจำเพาะของรางเลื่อนประตู

รุ่นของ รางเลื่อนประตู	−	L
HFHRF6−3030 HRLFL HRLSP HRLPL6	− −	1200 300

■ เฟรมอลูมิเนียมสำหรับ รางเลื่อนประตู
・รายการราคาด้านล่างเป็นข้อมูลปัจจุบันณ เดือนเมษายน 2011
・หลังจากยืนยันหมายเลขรุ่นแล้ว กรุณาคลิกปุ่ม "ตรวจสอบราคา" เพื่อดูราคาล่าสุด

รุ่น รางเลื่อนประตู	L ระบุเป็นขั้นละ 0.5 มม.	น้ำหนัก กก./ม.	^{พื้นที่หน้าตัด} มม.²	โมเมนต์ความเฉื่อย มม.⁴		ราคาต่อหน่วย: ต่ำกว่า 300 มม.	ราคาต่อหน่วย/ม. 300 มม. ขึ้นไป
รุ่น รางเลื่อนประตู	L ระบุเป็นขั้นละ 0.5 มม.	น้ำหนัก กก./ม.	^{พื้นที่หน้าตัด} มม.²	ℓx	ℓy	ราคาต่อหน่วย: ต่ำกว่า 300 มม.	ราคาต่อหน่วย/ม. 300 มม. ขึ้นไป
HFHRF5-2020	50-4000	0.83	308	3.16×^10⁴	1.25×^10⁴	298	1,020
HFHRF6-3030		1.43	528	7.18×^10⁴	4.13×^10⁴	533	1,790
HFHRT6-3030		1.43	529	8.11×^10⁴	4.62×^10⁴	533	1,790

■ ราง รางเลื่อนประตู
・ราคาด้านล่างเป็นราคาล่าสุดณ เดือนเมษายน 2011
・หลังจากยืนยันรหัสรุ่นแล้ว กรุณาคลิกปุ่ม "ตรวจสอบราคา" เพื่อดูราคาล่าสุด

รหัสรุ่น รางเลื่อนประตู	L ระบุได้เป็นหน่วย 1 มม.	เฟรมที่ใช้ร่วมกันได้ (ซีรีส์)	น้ำหนัก กก./ม.	พื้นที่หน้าตัด mm²	ราคาต่อเมตร
HRLFL	50-3000	HFS6 HFS8 HFS8-45	0.716	265	927

■แผ่นยึด (Mounting plate)
・ราคาด้านล่างเป็นราคาล่าสุดณ เดือนเมษายน 2011
・หลังจากยืนยันรหัสรุ่นแล้ว กรุณาคลิกปุ่ม "ตรวจสอบราคา" เพื่อดูราคาล่าสุด

รหัสรุ่น รางเลื่อนประตู		เฟรมที่ใช้ร่วมกันได้ (ซีรีส์)	อุปกรณ์เสริม
ประเภท รางเลื่อนประตู	หมายเลข	เฟรมที่ใช้ร่วมกันได้ (ซีรีส์)	สลักเกลียว	จำนวน	น็อต	จำนวน
HRLPL	6	HFS6	CBM6-10	2	HNTT6-6	2
	8	HFS8 HFS8-45	CBM6-10	1	HNTT6-6	1
	8	HFS8 HFS8-45	CBM6-15^*	1	HNTT8-6^*	1

*สลักเกลียวและน็อตสำหรับยึดเข้ากับเฟรมของ รางเลื่อนประตู*
■แผ่นรอง รางเลื่อนประตู (รางเลื่อนประตู spacer)
・ราคาด้านล่างเป็นราคาล่าสุดณ เดือนเมษายน 2011
・กรุณาตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

รหัสรุ่น รางเลื่อนประตู	ความยาว มม.
		HRLSP	2000

・ราคาด้านล่างเป็นราคาล่าสุดณ เดือนเมษายน 2011
・กรุณาตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

รหัสรุ่น รางเลื่อนประตู	ความยาว มม.
HRLSP-SET (ชุด 30 ชิ้น)	2000

การประมวลผลพิ่มเติมของ รางเลื่อนประตู

รายการแปรรูป รางเลื่อนประตู

การเจาะรูต๊าป[ ! ]ใช้ได้กับ HFTF5-2020, NFTF5-2020, HFTF6-3030 และ NFTF6-3030

รหัส

LTP

RTP

TPW

รายละเอียด

ต๊าปเกลียวที่ปลายด้านซ้าย

ต๊าปเกลียวที่ปลายด้านขวา

ต๊าปเกลียวทั้งสองด้าน

ประเภท รางเลื่อนประตู	ลักษณะรูต๊าป
HFHRF5-2020	M5 - ลึก 15 มม.
HFHRF6-3030 HFHRT6-3030	M8 - ลึก 24 มม.

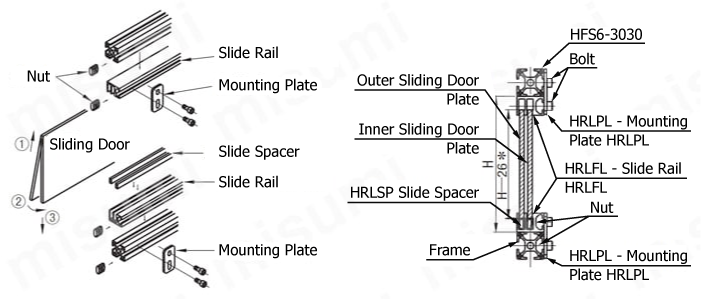

วิธีการใช้งานรางเลื่อนประตู

ใช้งานกับรุ่น HFHRF และ HFHRT

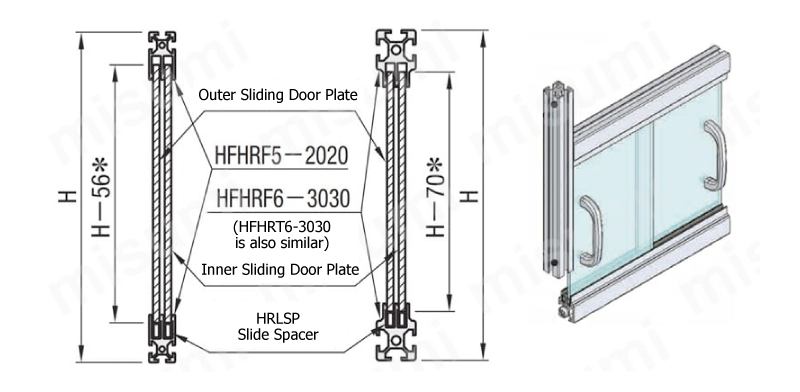

HFHRF5	*หากค่ามิติ H น้อยกว่าหรือเท่ากับ 318 โปรดออกแบบโดยใช้ H-60
HFHRF6・HFHRT6	*หากค่ามิติ H น้อยกว่าหรือเท่ากับ 325 โปรดออกแบบโดยใช้ H-74

ขณะใช้งานรุ่น HFHRF/HFHRT

*หากค่ามิติ H น้อยกว่าหรือเท่ากับ 300 โปรดออกแบบโดยใช้ H-30
