แผ่นยึดสำหรับอลูมิเนียมโปรไฟล์ M6-M16 ใช้ได้กับหลายซีรีส์

แบรนด์ :

MISUMI

ข้อควรระวัง

โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด

รายละเอียดสินค้า

แผ่นยึดหรือฐานรองสำหรับอลูมิเนียมโปรไฟล์มักใช้งานเมื่อต้องกันติดตั้งร่วมกับล้อและขาปรับระดับ มีหลายขนาดให้เลือกใช้งาน
[คุณสมบัติ]
● รองรับการใช้งานร่วมกับอลูมิเนียมโปรไฟล์ ซีรีส์ : 5, 6, 8, 8-45 9090 และ 2525
● ขนาดเกลียว : M8, M10 และ M12
● วัสดุ : SUS304 และ SS400
● การปรับปรุงผิวชิ้นงาน : ไตรวาเลนท์โครเมต เฉพาะ SS400
[การใช้งาน]
แผ่นยึดหรือฐานรอง มักติดตั้งร่วมกับโปรไฟล์อลูมิเนียมที่มีการใช้ร่วมกับเครื่องจักรในอุตสาหกรรม

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม (ร่องเดี่ยว)			ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม (ร่องคู่)	วัสดุของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม	การเคลือบผิว
ทรงสี่เหลี่ยมจัตุรัส	ทรงสี่เหลี่ยมผืนผ้า	รูปแบบมุม	ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม (ร่องคู่)	วัสดุของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม	การเคลือบผิว
HAJP	HAJPC	HAJPD	HAJPC	SS400 (เหล็กรีดร้อน) ขัดหยาบ	โครเมตไตรวาเลนต์
HAJPSS	HAJPCS	HAJPDS	HAJPCS	SUS304	-

รุ่น

HAJP6-12

HAJPD6-8

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม (แบบสี่เหลี่ยมจัตุรัส, สี่เหลี่ยมผืนผ้า, แบบมุม)

ประเภท	รุ่น			ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่ใช้งานร่วมได้ กับโปรไฟล์	A	B	T	M2	D	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L8	L₉	น้ำหนัก กก.
	ประเภท	หมายเลข	M₁ (เกลียวหยาบ)
แผ่นสี่เหลี่ยมจัตุรัส ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมสำหรับร่องเดี่ยว	HAJP (เหล็ก) HAJPSS (สแตนเลส)	5	8	ซีรีส์ 5 (สี่เหลี่ยม 20 มม.)	75	−	5	−	6	8	30	27	−	43	−	−	−	−	0.19
			10				6												0.24
			12*
		6	12*	ซีรีส์ 6 (สี่เหลี่ยม 30 มม.)			6		7	13	25	31
			16				9												0.38
		8	16*	ซีรีส์ 8 (สี่เหลี่ยม 40 มม.)	100				9	20	45	25		60					0.65
			20	ซีรีส์ 8−45 (สี่เหลี่ยม 45 มม.)			12
ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมสำหรับร่องเดี่ยว	HAJPC (เหล็ก) HAJPCS (สแตนเลส)	5	8	ซีรีส์ 5 (สี่เหลี่ยม 20 มม.)	135	75	5	−	6	8	30	87	27	43	122	60			0.34
			10				6												0.45
			12*
		2525	8	ซีรีส์ 5 (สี่เหลี่ยม 25 มม.)			5			11									0.34
			10				6												0.45
			12*
		6	12*	ซีรีส์ 6 (สี่เหลี่ยม 30 มม.)	135	75	6	−	7	13	25	87	31	43	122	60	−	−	0.44
			16		155		9					103			142				0.7
		8	16*	ซีรีส์ 8 (สี่เหลี่ยม 40 มม.)	166	125		6	9	20	45	86	45	60	120	61	36	54	1.03
			20	ซีรีส์ 8−45 (สี่เหลี่ยม 45 มม.)	191	130	12	8			45				118	56	63	63	2.2
	HAJPC (เหล็ก)	10	16	ซีรีส์ 10 (สี่เหลี่ยม 60 มม.)	242	167	9		11	27	55	140	65	97	169	94	63	63	2.9
			20				12												3.8
			24				16	10							152	77	78	78	5.1
ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม สำหรับร่อง 1 แถว	HAJPD (เหล็ก) HAJPDS (สแตนเลส)	5	6*	ซีรีส์ 5 (สี่เหลี่ยม 20 มม.)	184	50	6	−	6	154	20	10	40	56	112	11	28	25	0.53

		6	8*	ซีรีส์ 6 (สี่เหลี่ยม 30 มม.)	237	74	9		7	193	30	20	50	55	129	16	42	37	0.9
		8	8*	ซีรีส์ 8 (สี่เหลี่ยม 40 มม.)	250	82	12		9		40		55		144	20		41	2

M ₁ ไม่มีการระบุสำหรับหมายเลขรุ่นที่มีเครื่องหมาย *

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

ประเภทเพลท	รุ่น			ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมที่รองรับได้	A	B	T	M2	D	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L8	L₉	น้ำหนัก (กก.)
	ประเภท	เลขที่	M1 (เกลียวหยาบ)
เพลทร่องคู่	HAJPC (เหล็ก) HAJPCS (สแตนเลส)	54040	12	ซีรีส์ 5 (40 สี่เหลี่ยมจัตุรัส)	100	125	6	6	6	8	20	20	107	82	11	10	36	54	0.57
			16*				9												0.82
		5050	16*	ซีรีส์ 6 (ขนาด 50 มม. สี่เหลี่ยมจัตุรัส)	166	125	9	6	7	10	60	20	65	106	10	10	36	54	1.03
			20		191	130	12	8					70	131			63	63	2.2
		6060	16*	ซีรีส์ 6 (ขนาด 60 มม. สี่เหลี่ยมจัตุรัส)	125	−	9	6		12	12	30	−	98	17	8	36	54	1.03
			20		135		12	8						108	10	10	63	63	1.6
		8080	16	ซีรีส์ 8 (ขนาด 80 มม. สี่เหลี่ยมจัตุรัส)	150		9		9	15	15	40		115	9.5	9.5			1.8
			20*				12												2
			24		165		16	10						130	11	11	78	78	3.3
			30				19	8							13	10	60	80	4
		9090	16	ซีรีส์ 8−45 (ขนาด 90 มม. สี่เหลี่ยมจัตุรัส)			9					45			14	14	63	63	1.9
			20*				12												2.5
			24		170		16	10						135	11	11	78	78	3.5
			30				19	8							13	10	60	80	4.2
		100100	16	ซีรีส์ 8−45 (ขนาด 100 มม. สี่เหลี่ยมจัตุรัส)	180		9			20	20	50		135	25	25	63	63	2.3
			20				12												3
			24				16	10							11	11	78	78	4
			30				19	8							13	10	60	80	4.7
	HAJPC (เหล็ก)	120120	16	ซีรีส์ 10 (ขนาด 120 มม. สี่เหลี่ยมจัตุรัส)	228		9		11	29	19	60		169	9	9	63	63	3.7
			20				12												4.9
			24				16	10							11	11	78	78	6.6
			30				19	8			29			179	13	10	60	80	7

M ₁ ไม่ได้ระบุไว้สำหรับหมายเลขรุ่นที่มีเครื่องหมาย *

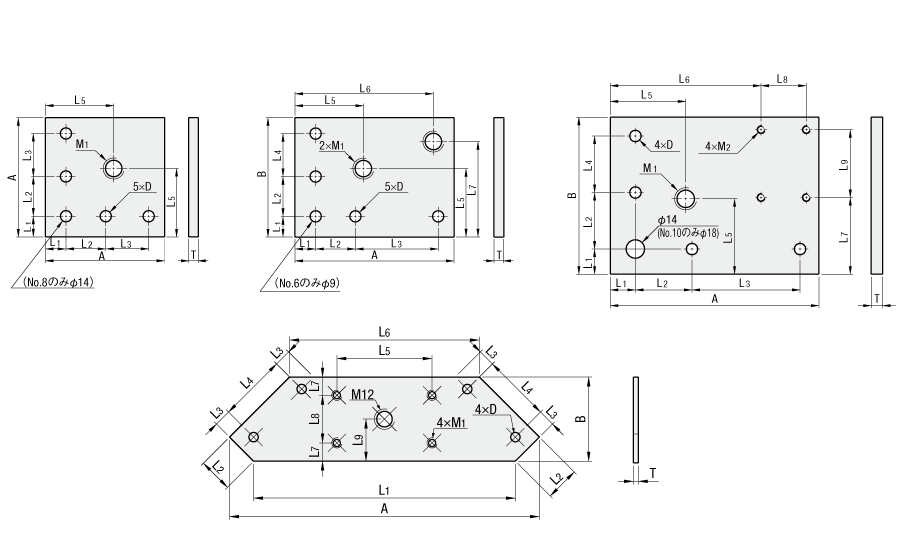

Drawing ระบุขนาดฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า สี่เหลี่ยมผืนผ้า

HAJP 5/6/8 HAJPC5・6・2525 HAJPC 8・10
HAJPSS 5/6/8 HAJPCS 5・6・2525 HAJPCS 8

แบบมุม

HAJPD 5/6/8
HAJPDS 5/6/8

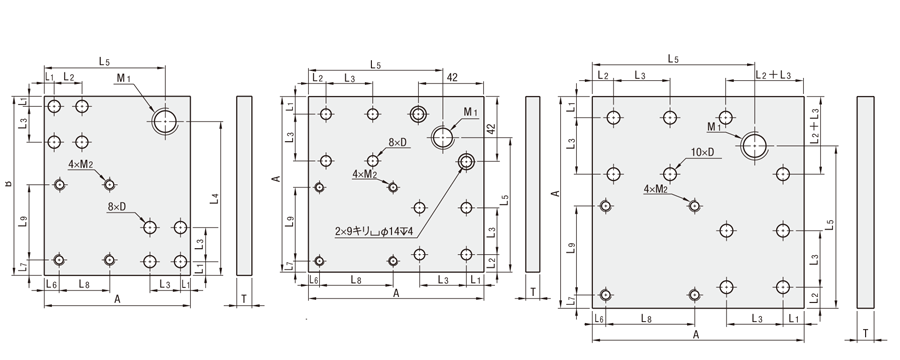

ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียมแบบร่องคู่

HAJPC 54040・5050 HAJPC 6060 HAJPC 8080・9090・100100・120120
HAJPCS 54040・5050 HAJPCS 6060 HAJPCS 8080・9090・100100

แผ่นเดี่ยว: ภาพที่เกี่ยวข้อง

ความคลาดเคลื่อนของฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

ความหนาแผ่น (มม.)	ค่าคลาดเคลื่อน
5.00 ขึ้นไป แต่ไม่เกิน 6.30	±0.50
6.30 ขึ้นไป แต่ไม่เกิน 10.0	±0.55
10.0 ขึ้นไป แต่ไม่เกิน 16.0	±0.55
16.0 ขึ้นไป แต่ไม่เกิน 25.0	±0.65

[ ! ]สอดคล้องกับมาตรฐาน JIS G 3193

วิธีการใช้งานฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

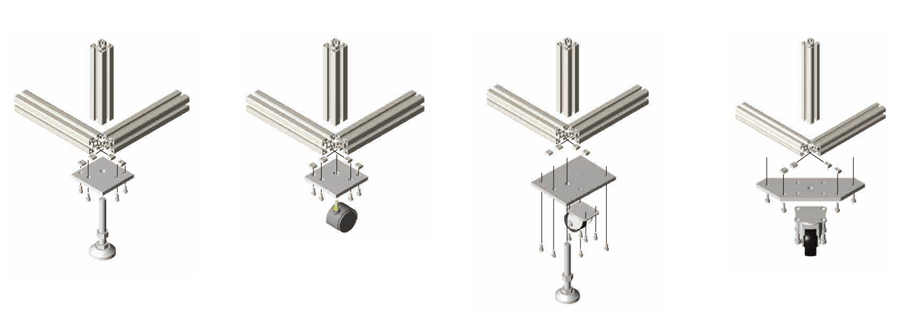

ตัวอย่างการติดตั้งฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม

● ติดตั้งแผ่นปรับระดับ● ติดตั้งแผ่นล้อเลื่อน● ติดตั้งแผ่นปรับระดับ + แผ่นล้อเลื่อน● การติดตั้ง HAJPD ฐานสำหรับการอัดขึ้นรูปอะลูมิเนียม แผ่นเดี่ยว: รูปภาพที่เกี่ยวข้อง

ตัวอย่างการติดตั้ง
● การติดตั้ง แผ่นเพลท แพ้ด ก้านปรับระดับ ● การติดตั้ง แผ่นเพลท ลูกล้อ ● การติดตั้ง แพ้ด ก้านปรับระดับ + แผ่นเพลท ลูกล้อ ●การติดตั้ง HAJPD
