ขายึดแบบแท็บ - ซีรีส์ 8, ร่อง 10 มม., 1 ร่อง
ข้อควรระวัง
รายละเอียดสินค้า
เหล็กยึด ที่มีส่วนที่ยื่นออกมาเพื่อป้องกันการหมุน ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึด ดังนั้นความสามารถในการทำงานจึงดีเยี่ยม

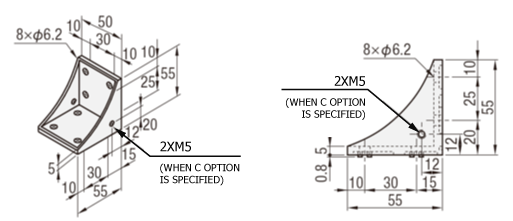

Drawing ระบุขนาดของเหล็กฉาก 90 องศา
มีส่วนยื่นออกมาด้านล่าง 0.8 มม. เพื่อให้พอดีกับร่อง
ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา
| รุ่น |
| HBLFDD6 |
・หากต้องการตรวจสอบราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
[ ! ]สลักเกลียวและน็อตไม่ได้รวมมากับเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับสลักเกลียวและน็อตที่เข้ากันได้
หากต้องการซื้อชุดสลักเกลียวและน็อต โปรดเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับข้อมูลจำเพาะโดยละเอียด โปรดตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้หัวข้อ "ชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้" (สามารถซื้อแยกได้)
| รุ่น | น้ำหนัก | สลักเกลียวและ T-nut ที่เข้ากันได้ | แรงที่อนุญาต | |||
| ประเภท | (กรัม) | สลักเกลียว | จำนวน | T-nut | จำนวน | (นิวตัน) |
| HBLFSDD6 | 65 | CBM6-12 | 8 | HNTT6-6 | 8 | 2940 |
งานเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFSDD6 | − | SET |
| HBLFSDD6 | − | C-SET |
| การปรับแต่งเพิ่มเติม | รหัส | รายละเอียด | เหล็กฉาก 90 องศาที่ใช้ได้ |
| การเจาะรูเพิ่มเติม สำหรับติดตั้งฝาครอบ | C | เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ที่ทั้งสองด้านเพื่อยึดฝาครอบได้ ตัวอย่างรุ่น: HBLFSDD6-C (สกรูสำหรับติดตั้ง:HCBM).  | HBLFSD6 |
| HBLFSDK6 | |||
| HBLFSD6-50 | |||
| HBLFSDD6 | |||
| HBLFSDW6 | |||
| HBLFSDW6-50 | |||
| HBLFTD6 | |||
| HBLFTDB6 | |||
| HBLFTDM6 | |||
| HBLFTD6-50 | |||
| HBLFUD6 |
| การปรับแต่งเพิ่มเติม | รหัส | รายละเอียด | เหล็กฉาก 90 องศาที่ใช้ได้ | |||||||||||||||||||||||||||||||||
| รวม สลักเกลียวและน็อต ที่ใช้งานร่วมกันได้ | SET SST (สเตนเลส) SEU (น็อตสปริงแบบประกอบล่วงหน้า) SSU (น็อตสปริงแบบประกอบล่วงหน้า) (สเตนเลส) SEP (น็อตสปริงแบบประกอบภายหลัง) SSP (น็อตสปริงแบบประกอบภายหลัง) (สเตนเลส) SEC (สลักเกลียว/น็อตแบบมีแหวนรองในตัว) | ชุดนี้รวมสลักเกลียวและน็อตที่ใช้สำหรับยึดเหล็กฉาก 90 องศาเข้ากับโครงสร้างแล้ว (ราคาจะถูกรวมไว้ในราคาของเหล็กฉาก 90 องศา) (ตัวอย่าง) เมื่อต้องการระบุรุ่น HBLFSDD6
[ ! ]หากคุณระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLFSDD6 กรุณาตรวจสอบสลักเกลียวและน็อตที่เหมาะสม | - | |||||||||||||||||||||||||||||||||
| HBLFSD6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDK6 | ||||||||||||||||||||||||||||||||||||
| HBLFSD6-50 | ||||||||||||||||||||||||||||||||||||
| HBLFSDD6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDW6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDW6-50 | ||||||||||||||||||||||||||||||||||||
| HBLFTD6 | ||||||||||||||||||||||||||||||||||||
| HBLFTDB6 | ||||||||||||||||||||||||||||||||||||
| HBLFTDM6 | ||||||||||||||||||||||||||||||||||||
| HBLFTD6-50 | ||||||||||||||||||||||||||||||||||||
| HBLFUD6 | ||||||||||||||||||||||||||||||||||||
! ]เมื่อระบุ -SET, -SEU, หรือ -SEP สำหรับเหล็กฉาก 90 องศาชนิดอื่นที่ไม่ใช่สีดำอะโนไดซ์ สลักเกลียวที่รวมอยู่จะไม่เป็นไปตามข้อกำหนด RoHS
[ ! ]สำหรับชุดชุดรวม โปรดดู "รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ได้" ด้านล่าง
■รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ได้ (สามารถซื้อแยกต่างหากได้)
| รุ่นการกลึงเพิ่มเติม | สลักเกลียว | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ประเภท | รุ่น | วัสดุ | Stopper | |
| SET | CBM6-12 | เหล็ก | ใส่ก่อนออกก่อน | HNTT6-6 | เหล็ก | ไม่มี |
| SST | SCB6-12 | สแตนเลส | ใส่ก่อนออกก่อน | HNTTSN6-6 | สแตนเลส | ไม่มี |
| SEU | CBM6-12 | เหล็ก | ใส่ก่อนออกก่อน | HNTU6-6 | เหล็ก | มี |
| SSU | SCB6-12 | สแตนเลส | ใส่ก่อนออกก่อน | SHNTU6-6 | สแตนเลส | มี |
| SEP | CBM6-12 | เหล็ก | ใส่ภายหลัง | HNTP6-6 | เหล็ก | มี |
| SSP | SCB6-12 | สแตนเลส | ใส่ภายหลัง | SHNTP6-6 | สแตนเลส | มี |
*หากซื้อเป็นชุด สลักเกลียวและน็อตจะรวมอยู่ด้วยสำหรับจำนวนรูติดตั้ง
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ แนวคิดเกี่ยวกับโหลดที่อนุญาตของเหล็กฉาก 90 องศา
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งไว้ได้ (ไม่แตกหรือลื่น) เมื่อรูติดตั้งทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและโหลดถูกใช้
ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา
■ซีรีย์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาพร้อมส่วนยื่น
| ชื่อ | ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น รูติดตั้ง 8 รู (ผลิตภัณฑ์นี้) | ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น รูติดตั้ง 4 รู | ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น (มีซี่โครง) | เหล็กฉาก 90 องศาพร้อมส่วนยื่น | เหล็กฉาก 90 องศาพร้อมส่วนยื่น |
|---|---|---|---|---|---|
| ภาพ |
|
|
|
|
|
| ตำแหน่งส่วนยื่น | มีส่วนยื่นด้านเดียว | มีส่วนยื่นทั้งสองด้าน / มีส่วนยื่นด้านเดียว | มีส่วนยื่นทั้งสองด้าน | มีส่วนยื่นทั้งสองด้าน | มีส่วนยื่นทั้งสองด้าน |
| โหลดที่อนุญาต (N) | 2940 | 1764 | 2940/2964 | 1960 | 1960 |
| จำนวนมุม | สำหรับสี่เหลี่ยม 30/60 | สำหรับสี่เหลี่ยม 30/60/50 square | สำหรับสี่เหลี่ยม 30/60/50 square | สำหรับสี่เหลี่ยม 30/60/50 square | สำหรับสี่เหลี่ยม 30/60 |
เหล็กฉาก 90 องศาร่อง 2 แถวซีรีย์ 6 อื่นๆมีที่นี่.
