เหล็กฉากกลับด้านแบบแท็บ - ซีรีส์ 6, ร่อง 8 มม., 2 ร่อง, 4 รูติดตั้ง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

การเชื่อมต่อสายไฟ สามารถทำได้ทั้ง การเชื่อมต่อสายไฟ ทรงตัว L และ การเชื่อมต่อสายไฟ ต่อข้าม [ลดสูงสุด 5%]

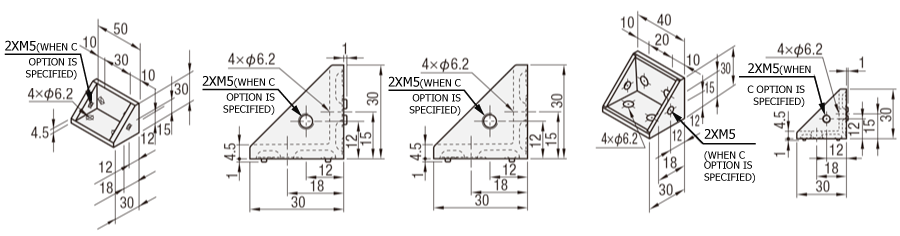

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBLFSD6
HBLFSDK6(มีส่วนยื่นด้านหนึ่ง)

HBLFSD6-50สำหรับเฟรมขนาด 50 มม.

มุมมองด้านข้างของ HBLFSD6

มุมมองด้านข้างของ HBLFSDK6
(มีส่วนยื่นเพียงด้านเดียว)

ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - ขายึดมุมกลับ 90 องศาพร้อมส่วนยื่น 4 รูยึด: ภาพที่เกี่ยวข้อง

[ ! ]กรุณาอ้างอิงตารางค่าความคลาดเคลื่อนของความตั้งฉากสำหรับความตั้งฉากของเหล็กฉาก 90 องศา
[ ! ]สามารถสั่งซื้อสกรูและน็อตเป็นชุดได้ ดูรายละเอียดการกลึงเพิ่มเติมด้านล่าง
[ M ] วัสดุ: ADC12 [ S ] การเคลือบผิว: ไม่มี

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLFSD6

・รายการราคาด้านล่างเป็นข้อมูลปัจจุบันณ เดือนเมษายน ปี 2011
・หากต้องการตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

[ ! ]ชุดเหล็กฉาก 90 องศาไม่มีสกรูและน็อตรวมอยู่ในชุด
กรุณาตรวจสอบตารางด้านล่างสำหรับสกรูและน็อตที่เข้ากันได้
หากคุณต้องการซื้อชุดสกรูและน็อต กรุณาเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับข้อมูลจำเพาะโดยละเอียด กรุณาตรวจสอบจากลิงก์ของแต่ละผลิตภัณฑ์ภายใต้หัวข้อ "ชุดสกรูและน็อตที่ใช้ร่วมกันได้" (สามารถสั่งซื้อแยกได้)

รุ่น	น้ำหนัก (g)	สกรูและ T-nut ที่เข้ากันได้				แรงที่รับได้ (N)
ประเภท		สกรู	จำนวน	T-nut	จำนวน
HBLFSD6	28	CBM6-12	4	HNTT6-6	4	1764
HBLFSDK6	28
HBLFSD6-50	24

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSD6	−	SET
HBLFSD6	−	C-SET

งานดัดแปลงเพิ่มเติม	รหัส	รายละเอียด	รุ่นเหล็กฉาก 90 องศาที่ใช้ได้
เจาะรูเพิ่มเติมสำหรับติดตั้งฝาครอบ	C	เหล็กฉาก 90 องศาสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้านเพื่อใช้ยึดฝาครอบ ตัวอย่างรุ่น: HBLFSD6-C (สกรูยึด:HCBM).	HBLFSD6
			HBLFSDK6
			HBLFSD6-50
			HBLFSDD6
			HBLFSDW6
			HBLFSDW6-50
			HBLFTD6
			HBLFTDB6
			HBLFTDM6
			HBLFTD6-50
			HBLFUD6

งานดัดแปลงเพิ่มเติม

รหัส

รายละเอียด

รุ่นเหล็กฉาก 90 องศาที่ใช้ได้

รวมสกรูและน็อต
ที่สามารถใช้งานร่วมกันได้

SET
SST
(สแตนเลสสตีล)
SEU
(น็อตแบบสปริงประกอบล่วงหน้า)
SSU
(น็อตแบบสปริงประกอบล่วงหน้า)
(สแตนเลสสตีล)
SEP
(น็อตแบบสปริงประกอบภายหลัง)
SSP
(น็อตแบบสปริงประกอบภายหลัง)
(สแตนเลสสตีล)
SEC
(สกรูและน็อตแบบมีแหวนรองในตัว)

ชุดนี้รวมสกรูและน็อตที่ใช้สำหรับยึดเหล็กฉาก 90 องศาเข้ากับโครงเฟรมไว้แล้ว
(ราคารวมอยู่ในราคาของเหล็กฉาก 90 องศา)
(ตัวอย่าง) เมื่อระบุรุ่น HBLFSD6

	สกรู		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM6-12	4	HNTT6-6	4
SST	SCB6-12		HNTTSN6-6
SEU	CBM6-12		HNTU6-6
SSU	SCB6-12		SHNTU6-6
SEP	CBM6-12		HNTP6-6
SSP	SCB6-12		SHNTP6-6
SEC	HCBST6-15		HNTT6-6

[ ! ]หากระบุผลิตภัณฑ์ที่ไม่ใช่รุ่น HBLFSD6 โปรดตรวจสอบสลักเกลียวและน็อตที่เหมาะสมก่อนใช้งาน

HBLFSD6

HBLFSDK6

HBLFSD6-50

HBLFSDD6

HBLFSDW6

HBLFSDW6-50

HBLFTD6

HBLFTDB6

HBLFTDM6

HBLFTD6-50

HBLFUD6

[ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาแบบอโนไดซ์สีดำคือรุ่น HCBMTB (เคลือบโครเมตไตรวาเลนต์สีดำ) ตามที่แสดงไว้ที่นี่[
! ]เมื่อระบุรหัส -SET, -SEU หรือ -SEP สำหรับเหล็กฉาก 90 องศาที่ไม่ใช่รุ่นอโนไดซ์สีดำ สลักเกลียวที่รวมมาในชุดจะไม่เป็นไปตามมาตรฐาน RoHS
[ ! ]สำหรับชุดการจับคู่ โปรดดู “รายละเอียดของชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้” ด้านล่าง

■ รายละเอียดของชุดสลักเกลียวและน็อตที่ใช้ร่วมกันได้ (สามารถซื้อแยกได้)

รุ่นงานกลึงเพิ่มเติม	สลักเกลียว (Bolt)		น็อต (Nut)
รุ่นงานกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวหยุด (Stopper)
SET	CBM6-12	เหล็ก	ใส่ก่อนประกอบ (Pre-insertion)	HNTT6-6	เหล็ก	ไม่มี
SST	SCB6-12	สแตนเลส	ใส่ก่อนประกอบ (Pre-insertion)	HNTTSN6-6	สแตนเลส	ไม่มี
SEU	CBM6-12	เหล็ก	ใส่ก่อนประกอบ (Pre-insertion)	HNTU6-6	เหล็ก	มี
SSU	SCB6-12	สแตนเลส	ใส่ก่อนประกอบ (Pre-insertion)	SHNTU6-6	สแตนเลส	มี
SEP	CBM6-12	เหล็ก	ใส่หลังประกอบ (Post-insertion)	HNTP6-6	เหล็ก	มี
SSP	SCB6-12	สแตนเลส	ใส่หลังประกอบ (Post-insertion)	SHNTP6-6	สแตนเลส	มี

วิธีการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติ: รุ่นนี้มีส่วนยื่นที่สามารถสอดเข้ากับร่องของโครงอลูมิเนียมได้
ส่วนยื่นนี้ทำหน้าที่เป็นตัวหยุดระหว่างการขันสกรู ช่วยให้งานติดตั้งทำได้ง่ายขึ้น

ขาเหล็กฉากกลับด้าน 90 องศาที่มีส่วนยื่นสามารถใช้ได้แม้ในกรณีที่โครงอลูมิเนียมตัดกัน
ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น, รูติดตั้ง 4 รู: ภาพที่เกี่ยวข้อง

ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น, รูติดตั้ง 4 รู: ภาพที่เกี่ยวข้อง

รุ่น	ลักษณะ	โครงที่เข้ากันได้
HBLFSD6	มีส่วนยื่นทั้งสองด้าน	6-6060
HBLFSDK6	มีส่วนยื่นด้านเดียว	6-6060
HBLFSD6-50	มีส่วนยื่นทั้งสองด้าน	6-5050

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ สำหรับความตั้งฉากของขาเหล็กฉาก สี่เหลี่ยมโปรดดูค่าความคลาดเคลื่อนของความตั้งฉากในตารางที่กำหนดไว้
■ แนวคิดเกี่ยวกับการรับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น, รูติดตั้ง 4 รู: ภาพที่เกี่ยวข้อง_ข้อมูลทางเทคนิค

ตามภาพด้านซ้าย แสดงตัวอย่างการติดตั้งโครงอลูมิเนียม 2 ชุด โดยมีอีกหนึ่งโครงวางคั่นอยู่ระหว่างกลางและติดตั้งเหล็กฉาก 90 องศา 2 ตัวไว้ด้านล่าง เพื่อแสดงให้เห็นค่าการรับน้ำหนักที่อนุญาตต่อหนึ่งหน่วย
การรับน้ำหนักที่อนุญาตนี้ หมายถึง น้ำหนักที่เหล็กฉาก 90 องศาสามารถรองรับได้โดยไม่แตกหักหรือเลื่อนหลุดเมื่อมีการยึดสกรูในรูติดตั้งทุกตำแหน่งและมีการออกแรงกดลงบนขาเหล็กฉากนั้น

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■ ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาพร้อมส่วนยื่น

ชื่อผลิตภัณฑ์	ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น 4 รูติดตั้ง (สินค้านี้)	ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น 8 รูติดตั้ง	ขาเหล็กฉากกลับด้าน 90 องศาพร้อมส่วนยื่น (พร้อมครีบเสริม)	เหล็กฉาก 90 องศาพร้อมส่วนยื่น	เหล็กฉาก 90 องศาพร้อมส่วนยื่น
ภาพสินค้า
ตำแหน่งของส่วนยื่น	มีส่วนยื่นทั้งสองด้าน / มีส่วนยื่นด้านเดียว	มีส่วนยื่นด้านเดียว	มีส่วนยื่นทั้งสองด้าน	มีส่วนยื่นทั้งสองด้าน	มีส่วนยื่นทั้งสองด้าน
แรงที่อนุญาต (นิวตัน)	1764	2940	2940/2964	1960	1960
ขนาดของมุมที่ใช้ได้	สำหรับขนาด 30/60 สี่เหลี่ยม / 50 สี่เหลี่ยม	สำหรับขนาด 30/60 สี่เหลี่ยม	สำหรับขนาด 30/60 สี่เหลี่ยม / 50 สี่เหลี่ยม	สำหรับขนาด 30/60 สี่เหลี่ยม / 50 สี่เหลี่ยม	สำหรับขนาด 30/60 สี่เหลี่ยม
