ซีรีส์ 6 (ความกว้างของร่อง 8 มม.)- สำหรับร่อง 2 แถว - เหล็กยึด หนาพร้อมส่วนที่ยื่นออกมา
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เหล็กยึด หนาสำหรับร่อง 2 แถวพร้อมส่วนที่ยื่นออกมาเพื่อป้องกันการหมุน

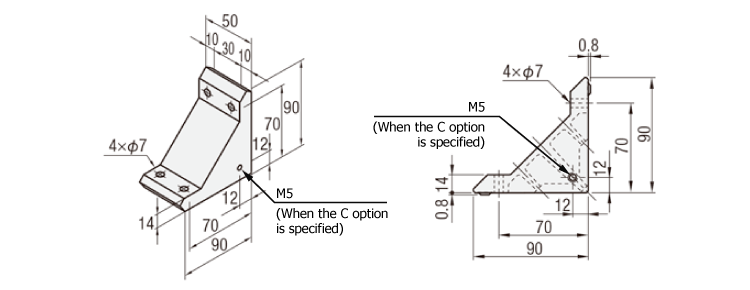

Drawing ระบุขนาดเหล็กฉาก 90 องศา
HBLFUD6
[ ! ]สำหรับความเหลี่ยมของเหล็กฉาก 90 องศาโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม
[ ! ]สามารถซื้อโบลท์และน็อตเป็นชุดได้ โปรดดูงานเพิ่มเติมด้านล่าง
[ ! ]สำหรับความเหลี่ยมของเหล็กฉาก 90 องศาโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม
[ ! ]สามารถซื้อโบลท์และน็อตเป็นชุดได้ โปรดดูงานเพิ่มเติมด้านล่าง
[M]วัสดุ ADC12
ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา
| รุ่น |
| HBLFUD6 |
・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | มวล (กรัม) | โบลท์/น็อตตัว T ใช้งานได้ | น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | |||
| ชนิด | โบลท์ | จำนวนชิ้น | T-น็อต | จำนวนชิ้น | ||
| HBLFUD6 | 270 | CBM6−20 | 4 | HNTT6−6 | 4 | 1960 |
การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFUD6 | − | SET |
| HBLFUD6 | − | C- SET |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ |
| รู ยึดฝา ครอบเพิ่มเติม | C | เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)  | HBLFSD6 |
| HBLFSDK6 | |||
| HBLFSD6−50 | |||
| HBLFSDD6 | |||
| HBLFSDW6 | |||
| HBLFSDW6−50 | |||
| HBLFTD6 | |||
| HBLFTDB6 | |||
| HBLFTDM6 | |||
| HBLFTD6−50 | |||
| HBLFUD6 |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ | |||||||||||||||||||||||||||||||||
| ตั้ง สลักเกลียวและ น็อต ที่เกี่ยวข้อง | SET SST (สแตนเลส) SEU (น็อต สปริงพรีฟิต) SSU ( น็อตสปริง พ รีฟิต สแตนเลส) SEP (น็อต สปริงฟิตติ้ง) SSP (น็อต สปริงฟิตติ้งสแตน เลส) SEC ( โบลท์/ น็อต พร้อมแหวนรอง ) | ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดขายึดกับเฟรม (เพิ่มในราคาขายึด) (ตัวอย่าง) เมื่อระบุ HBLFSD6
[ ! ]เมื่อระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLFSD6 | - | |||||||||||||||||||||||||||||||||
| HBLFSD6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDK6 | ||||||||||||||||||||||||||||||||||||
| HBLFSD6−50 | ||||||||||||||||||||||||||||||||||||
| HBLFSDD6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDW6 | ||||||||||||||||||||||||||||||||||||
| HBLFSDW6−50 | ||||||||||||||||||||||||||||||||||||
| HBLFTD6 | ||||||||||||||||||||||||||||||||||||
| HBLFTDB6 | ||||||||||||||||||||||||||||||||||||
| HBLFTDM6 | ||||||||||||||||||||||||||||||||||||
| HBLFTD6−50 | ||||||||||||||||||||||||||||||||||||
| HBLFUD6 | ||||||||||||||||||||||||||||||||||||
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับอย่างอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ โบลท์ที่ติดไว้จะไม่เป็นไปตามข้อกำหนด RoHS
[ ! ]สำหรับชุดรวม โปรดดู "รายละเอียดชุดสลักเกลียว/น็อต" ด้านล่าง
■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFUD6-C
■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา
| รูปแบบการตัดเฉือนเพิ่มเติม | โบลท์ | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ชนิด | รุ่น | วัสดุ | ตัวอุด | |
| SET | CBM6-20 | เหล็ก | เข้าก่อน | HNTT6-6 | เหล็ก | ไม่มี |
| SST | SCB6-20 | สแตนเลส | เข้าก่อน | HNTTSN6-6 | สแตนเลส | ไม่มี |
| SEU | CBM6-20 | เหล็ก | เข้าก่อน | HNTU6-6 | เหล็ก | ใช่ |
| SSU | SCB6-20 | สแตนเลส | เข้าก่อน | SHNTU6-6 | สแตนเลส | ใช่ |
| SEP | CBM6-20 | เหล็ก | เข้าช้า | HNTP6-6 | เหล็ก | ใช่ |
| SSP | SCB6-20 | สแตนเลส | เข้าช้า | SHNTP6-6 | สแตนเลส | ใช่ |
| SEC | HCBST6-25 | เตารีด (พร้อมเครื่องซักผ้า) | เข้าก่อน | HNTT6-6 | เหล็ก | ไม่มี |
* เมื่อตั้งเป็นคลองเลื่อย โบลท์ และน็อตจะรวมอยู่ในจำนวนรูยึด.
ข้อมูลทางเทคนิคเหล็กฉาก 90 องศา
■ โปรดตรวจสอบของเหล็กฉาก 90 องศาตารางความทนทานต่อความเหลี่ยม
เพื่อดูความเหลี่ยมของ ขายึด เหลี่ยม
■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา
ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา
■ ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 2 แถว - ตัวยึดแบบมีส่วนยื่นออกมาของเหล็กฉาก 90 องศา
| ชื่อ | ขายึดแบบมีส่วนยื่นออกมา (ผลิตภัณฑ์นี้) | ขายึดที่มีส่วนยื่นออก | ขายึดถอยหลังแบบยื่นออกมา ชนิดรูยึด 4 รู | ขายึดถอยหลังแบบยื่นออกมา ชนิดรูยึด 8 รู | ขายึดถอยหลังแบบมีส่วนยื่นออกมา (มีโครง) |
|---|---|---|---|---|---|
| ภาพ |
|
|
|
|
|
| ตำแหน่งที่ยื่นออกมา | โดยมีส่วนยื่นออกมาทั้งสองด้าน | โดยมีส่วนยื่นออกมาทั้งสองด้าน | มีส่วนยื่นออกมาทั้งสองด้าน/ มีส่วนยื่นออกมาด้านเดียว | โดยมีลักษณะยื่นออกมาด้านหนึ่ง | โดยมีส่วนยื่นออกมาทั้งสองด้าน |
| น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | 1960 | 1960 | พ.ศ. 2307 | 2940 | 2940/2964 |
| จำนวนมุม | สำหรับ 30/60 ตร.ม | สำหรับ 30/60 ตร./50 ตร.ม | สำหรับ 30/60 ตร./50 ตร.ม | สำหรับ 30/60 ตร.ม | สำหรับ 30/60 ตร./50 ตร.ม |
คลิกที่นี่เพื่อดูขายึดร่อง 2 แถว 6 ซีรีส์อื่นๆ
