ขายึดกลับด้านพร้อมส่วนยื่น - ซีรีส์ 6, ร่อง 8 มม., 1 แถว (มุม 90 องศา)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

อนุญาตทั้ง การเชื่อมต่อสายไฟ ทรงตัว L และ การเชื่อมต่อสายไฟ ต่อข้าม ฉากยึด ไม่ยื่นออกมาจาก เฟรม แม้ว่าจะเชื่อมต่อข้ามกัน

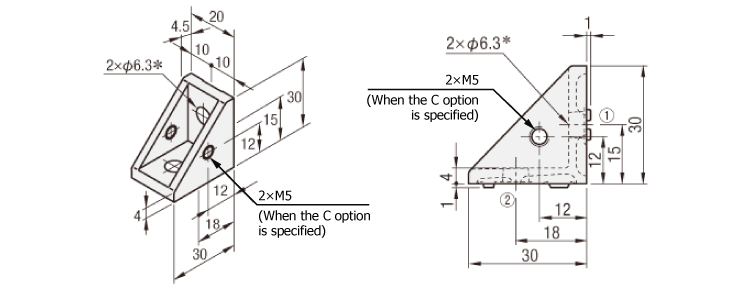

Drawing ระบุขนาดเหล็กฉาก 90 องศา

์

HBLFSN6
HBLFSN6-5 (สำหรับโบลท์ M5)
HBLFSNB6 (อะลูไมต์สีดำ)
HBLFSNM6 (การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า)
CHBLFSN6(การเคลือบสีอบ, สีเงิน)

*เมื่อระบุ HBLFSN6-5
รู φ5.2 1 และ 2 จะอยู่ใกล้กัน ดังนั้นให้ใส่สลักเกลียวจาก 1
สำหรับรายละเอียด โปรดดู "วิธีการติดตั้งโบลท์พร้อมแหวนรองสปริง (งานเพิ่มเติม: SEC)" ด้านล่าง

[ ! ]สำหรับความเหลี่ยมของเหล็กฉาก 90 องศาโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม

ชนิด	[M]วัสดุ	[S]การเคลือบผิว
①HBLFSN6	ADC12	−
②HBLFSN6−5		−
3HBLFSNB6		อลูมิเนียมอโนไดซ์สีดำ
④HBLFSNM6		การชุบนิเกิลแบบไม่ใช้ไฟฟ้า
⑤CHBLFSN6		การเคลือบสีอบ (สีเงิน)

*การเคลือบสีอบ (สีเงิน) เป็นประเภทที่เข้ากับสีของกรอบที่ทาสีใส

วิธีระบุรุ่นเหล็กฉาก 90 องศา

รุ่น

HBLFSN6

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล	โบลท์/น็อตตัว T ใช้งานได้				โหลดที่อนุญาต
	(กรัม)	โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น	(นิวตัน)
HBLFSN6	15	CBM6−12	2	HNTT6−6	2	1176
HBLFSN6−5 (สำหรับโบลท์ M5)		CBM5−12		HNTT6−5
HBLFSNB6 ^* (อะโนไดซ์สีดำ)		CBM6−12		HNTT6−6
HBLFSNM6 (ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า)
CHBLFSN6 (สีอบ/สีเงิน)

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSN6	−	SET
HBLFSN6	−	C- SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รู ยึดฝา ครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLFSN6
			HBLFSN6-5
			HBLFSNB6
			HBLFSNM6
			CHBLFSN6
			HBLFS6
			HBLFSB6
			HBLFSL6
			HBLFSR6
			HBLFSNK6
			HBLFSNE6
			HBLFSH6

■ ตัวอย่างการติดตั้งฝาครอบของเหล็กฉาก 90 องศา
● กรุณาระบุรหัสเครื่องจักรเพิ่มเติม -C

(หน้า 798)

ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดที่ยื่นออกมา: รูปภาพที่เกี่ยวข้อง

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้ง สลักเกลียวและ
น็อต ที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อต
สปริงพรีฟิต)
SSU ( น็อตสปริง
พ รีฟิต
สแตนเลส)
SEP
(น็อต
สปริงฟิตติ้ง)
SSP
(น็อต
สปริงฟิตติ้งสแตน
เลส)
SEC
( โบลท์/ น็อต
พร้อมแหวนรอง
)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดขายึดกับเฟรม
(เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLFS6

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM6-12	2	HNTT6-6	2
SST	SCB6-12		HNTTSN6-6
SEU	CBM6-12		HNTU6-6
SSU	SCB6-12		SHNTU6-6
SEP	CBM6-12		HNTP6-6
SSP	SCB6-12		SHNTP6-6
SEC	HCBST6-15		HNTT6-6

[ ! ]เมื่อระบุสิ่งอื่นที่ไม่ใช่ HBLFS6
โปรดตรวจสอบโบลท์และน็อตที่เข้ากันได้

HBLFSN6

HBLFSN6-5

HBLFSNB6

HBLFSNM6

CHBLFSN6

HBLFS6

HBLFSB6

HBLFSL6

HBLFSR6

HBLFSNK6

HBLFSNE6

HBLFSH6

[ ! ]โบลต์สำหรับตัวยึดอะลูไมต์สีดำ ขั้วไฟฟ้าประจุบวก (สีดำ) คือ HCBMTB (ไตรวาเลนท์โครเมตสีดำ)
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับตัวยึดอลูไมต์สีดำหรือขายึดอิเล็กโทรดประจุบวก (สีดำ) สลักเกลียวที่ยึดไว้จะไม่เป็นไปตามข้อกำหนด RoHS
[ ! ]สำหรับชุดรวม โปรดดู "รายละเอียดชุดสลักเกลียว/น็อต" ด้านล่าง

■ เจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSN6-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM6-12	เหล็ก	เข้าก่อน	HNTT6-6	เหล็ก	ไม่มี
SST	SCB6-12	สแตนเลส	เข้าก่อน	HNTTSN6-6	สแตนเลส	ไม่มี
SEU	CBM6-12	เหล็ก	เข้าก่อน	HNTU6-6	เหล็ก	ใช่
SSU	SCB6-12	สแตนเลส	เข้าก่อน	SHNTU6-6	สแตนเลส	ใช่
SEP	CBM6-12	เหล็ก	เข้าช้า	HNTP6-6	เหล็ก	ใช่
SSP	SCB6-12	สแตนเลส	เข้าช้า	SHNTP6-6	สแตนเลส	ใช่
SEC	HCBST6-15	เตารีด (พร้อมเครื่องซักผ้า)	เข้าก่อน	HNTT6-6	เหล็ก	ไม่มี

* สำหรับ HBLFSN6-5 เท่านั้น โบลท์และน็อตที่รองรับการใช้งานนั้นมีไว้สำหรับโบลท์ M5

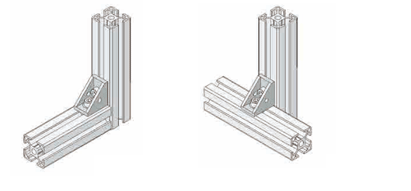

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติ: ประเภทที่มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น

สามารถติดตั้งได้ทั้งทิศทาง

ซีรีส์ 6 (ความกว้างของร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดถอยหลังแบบมีส่วนยื่น รูปภาพที่เกี่ยวข้อง 1_ ตัวอย่างการใช้งาน

การเชื่อมต่อรูปตัว L

การเชื่อมต่อข้าม

มีขายึดสำหรับร่องสองแถวให้เลือกด้วย

ข้อมูลทางเทคนิคเหล็กฉาก 90 องศา

■ โปรดตรวจสอบเหล็กฉาก 90 องศาตารางความทนทานต่อความเหลี่ยม
เพื่อดูความเหลี่ยมของ ขายึด เหลี่ยม

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 6 (ความกว้างร่อง 8 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดถอยหลังแบบมีส่วนยื่น รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีขายึดสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่ขายึดสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

วิธีติดตั้งชุดน็อตพร้อมแหวนรอง (-SEC) ของเหล็กฉาก 90 องศา

■ วิธีการติดตั้ง HBLFSN6-SEC ที่มาพร้อมกับชุดน็อตพร้อมแหวนรองสปริงสำหรับขายึดเฟรมอะลูมิเนียม HBLFSN6 ของเหล็กฉาก 90 องศา

เมื่อเปรียบเทียบกับโบลท์ซีรีส์อื่นๆ ที่มีแหวนรองสปริง ผลิตภัณฑ์นี้จะกีดขวางหัวโบลท์ ดังนั้นจึงต้องใช้ความระมัดระวังในการขันให้แน่น
เราจะแสดงวิธีการติดตั้งให้คุณ

ขั้นตอนที่ 1 ลำดับการติดตั้งเหล็กฉาก 90 องศา

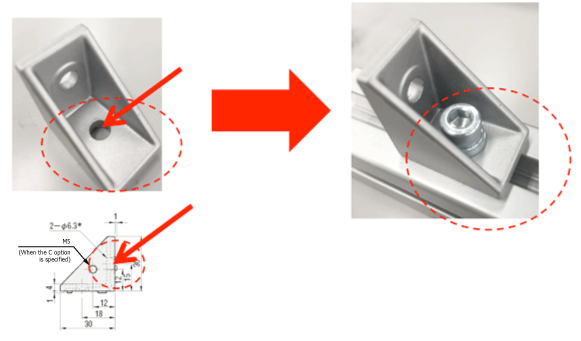

ขั้นตอนที่ 2 การขันโบลท์หกเหลี่ยมให้แน่น

ขันสลักเกลียวหกเหลี่ยมให้แน่น รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

จากสองรู ให้ติดตั้งจากรูด้านบน

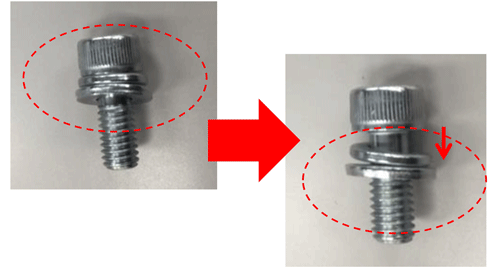

ขั้นตอนที่ 3 ปรับตำแหน่งของแหวนรองสปริงโบลต์

จากนั้นกดส่วนแหวนรองสปริงของสลักเกลียวด้วยมือหากสภาพนี้ยังคงอยู่เมื่อขันโบลต์ที่เหลือ หัว
ของโบลต์ที่ขันไว้ก่อนหน้านี้
จะรบกวนและไม่สามารถติดตั้งได้ รูปภาพที่เกี่ยวข้อง 1_วิธีการติดตั้ง: รูปภาพที่เกี่ยวข้อง

ขั้นตอนที่ 4 ขันโบลท์หกเหลี่ยมให้แน่น
สุดท้าย บิดโบลท์หกเหลี่ยมเพื่อติดตั้ง

ด้วยวิธีนี้ ต้องใช้ความระมัดระวังเมื่อติดตั้งแหวนรองสำหรับซีรีส์ 6 HBLFSN6-SEC
หากติดด้านใดด้านหนึ่งล่วงหน้าได้ยาก เราแนะนำให้ใช้ผลิตภัณฑ์ดังต่อไปนี้

<ผลิตภัณฑ์ทดแทน>
กรณีที่ 1: เมื่อเปลี่ยนสลักเกลียวโดยไม่เปลี่ยนตัวยึด
HBLFSN6-SET(เปลี่ยนชุดสลักเกลียวและน็อตที่ใช้สำหรับงานเพิ่มเติม)

กรณีที่ 2: เมื่อเปลี่ยนตัวยึดโดยไม่เปลี่ยนสลักเกลียวที่มีแหวนรองสปริง
HBLFSH6-SEC(เปลี่ยนเป็นตัวยึดที่มีรูวงรีด้านเดียว)
รูที่ด้านหนึ่งของตัวยึดเป็นรูวงรี ดังนั้นถึงแม้จะใช้สลักเกลียวหกเหลี่ยมที่มีแหวนรองในตัว หัวสลักเกลียวยังคงสามารถใช้ในการติดตั้งได้โดยไม่เกิดการรบกวน

ข้อมูลการเปรียบเทียบสินค้าเหล็กฉาก 90 องศา

วิธีการเชื่อมต่อโครงอะลูมิเนียมแบ่งคร่าวๆ ได้เป็น 2 ประเภทดังนี้

การเชื่อมต่อขายึด		วิธีการเชื่อมต่อนี้เกี่ยวข้องกับการใส่น็อตเข้าไปในร่องเฟรมอะลูมิเนียมแล้วยึดด้วยสลักเกลียว เนื่องจากไม่จำเป็นต้องดำเนินการใดๆ เพิ่มเติมกับเฟรม จึงสามารถติดตั้งได้ทุกที่ด้วยต้นทุนที่ต่ำ
การเชื่อมต่อข้อต่อแบบปิด		วิธีนี้เกี่ยวข้องกับการเจาะรูเพิ่มเติมที่ด้านข้างของเฟรมและเชื่อมต่อโดยใช้ข้อต่อพิเศษ เนื่องจากไม่มีการใช้ขายึด มุมจึงสะอาดและแนะนำสำหรับผู้ที่ต้องการหลีกเลี่ยงการรบกวน

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาแบบยื่นออกมา

มีส่วนยื่นออกมาบนพื้นผิวติดตั้งเพื่อป้องกันการหมุน

ชื่อสินค้า	ขายึด ถอยหลัง พร้อมส่วนที่ยื่นออกมา	ขายึดซี่โครงเดี่ยว	ตัวยึดน็อต	ตัวยึดที่มีส่วนยื่นออกมาด้านหนึ่ง	ตัวยึดรูยาวด้านเดียว	ตัวยึดพร้อมฝาครอบ
ภาพผลิตภัณฑ์				ไม่มีส่วนที่ยื่นออกมาด้านใดด้านหนึ่งและสามารถเชื่อมต่อกับแผ่นเพลทได้
วัสดุ	ADC12	ADC12	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	มีส่วนยื่นออกมาบนพื้นผิวติดตั้ง ทำให้วางตำแหน่งได้ง่ายระหว่างการติดตั้ง นี่เป็นประเภทออร์โธดอกซ์ที่สุด	ประเภทนี้มีซี่โครง (ด้านข้าง) เพียงด้านเดียว ทำให้ง่ายต่อการหมุนประแจหกเหลี่ยม	ประเภทนี้มีส่วนที่ยื่นออกมายาวเพื่อยึดน็อต และไม่จำเป็นต้องปรับตำแหน่งน็อตอย่างละเอียด	ส่วนยื่นออกมามีด้านเดียวเท่านั้นและมีประโยชน์เมื่อเชื่อมต่อเฟรม/เพลต	ชนิดนี้มีรูยาวด้านหนึ่ง หัวโบลท์ไม่รบกวนแม้ว่าจะใช้โบลท์ที่มีแหวนรองในตัวก็ตาม	ประเภทนี้มีฝาปิดกันฝุ่น สุขอนามัยที่ดีเยี่ยมเนื่องจากไม่มีฝุ่นสะสมอยู่ภายใน
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLFSL6	HBLFSR6	HBLFSNK6	HBLFSH6	HBLFSNT6
