สายพานแบน Idlers-ชนิดหน้าแปลน/ แบบสวมทับกับชิ้นงาน (Crowned) / ความกว้าง L6-32
แบรนด์ :
MISUMI
ข้อควรระวัง
- [เปลี่ยนแปลงสเปค] วัสดุตลับลูกปืนภายในจะเปลี่ยนเป็นเทียบเท่า SUJ2 ตั้งแต่เดือนกรกฎาคม 2025 เป็นต้นไป โปรดตรวจสอบ ที่นี่ สำหรับรหัสรุ่น/ Part number ที่มีการเปลี่ยนแปลงสเปค สินค้าเก่าและใหม่อาจถูกจัดส่งปะปนกันในรอบการจัดส่งเดียวกัน แต่ไม่มีปัญหาในการใช้งาน
- โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด
รายละเอียดสินค้า
· ประเภทลูกกลิ้ง: มีตลับลูกปืนประกอบในตัว
· ประเภทเพลา: แบบตลับลูกปืน1ชิ้น และแบบตลับลูกปืนที่ปลายเพลา (รวม 2 ตลับลูกปืน)
· ประเภทของลูกกลิ้ง: แบบหน้าแปลน / แบบสวมทับกับชิ้นงาน
· ชุดรหัสของประเภทหน้าแปลน: HBG HBGM HBGA HBGS และ HBGP
· ชุดรหัสของประเภทสวมทับกับชิ้นงาน: HBGC HBGCM HBGCA และ HBGCS
· วัสดุของตัวลูกกลิ้ง: เหล็ก S45C หรือเทียบเท่า, อะลูมิเนียมอัลลอย, สเตนเลส SUS304 และโพลิอะซีทัล
· วัสดุของตลับลูกปืน: เหล็กและสแตนเลส
· เส้นผ่านศูนย์กลางภายนอก: 15 – 50 mm
· ความกว้าง ความหนา: 6 – 32 mm
· ลูกกลิ้งสำหรับสายพานสแตนเลส - แบบสวมทับกับชิ้นงาน

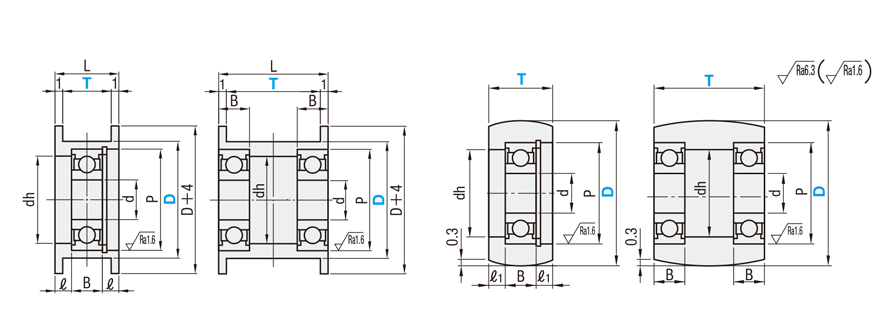

หน้าแปลน
T = 6·11 T = 16·21·27·32 แบบโค้ง
T = 11 T = 16·21·27·32
*ความแม่นยำของตลับลูกปืน: JIS B1514 Class 0T = 6·11 T = 16·21·27·32 แบบโค้ง
T = 11 T = 16·21·27·32
[ ! ]ตลับลูกปืนถูกเติมจาระบีไว้แล้ว
[ ! ]ตลับลูกปืนเป็นแบบสวมอัด ใช้เครื่องมือถอดพูเล่และลูกปืนในการถอดออก
[ ! ]ยกเว้นในกรณีที่ระบุไว้เป็นอย่างอื่น ความเผื่อมิติสอดคล้องกับมาตรฐาน JIS B 0407 ชั้น m
| ชนิด | [M] วัสดุ | [ S ] กระบวนการเตรียมผิว | [M] วัสดุ | [ A ] อุปกรณ์เสริม | |
| มีปีก | ผิวโค้ง | ตลับลูกปืน (แหวนราง / ชิ้นส่วนหมุน) | |||
| HBG | HBGC | เทียบเท่า S45C | ออกไซด์สีดำ | *SUJ2 | แหวนล็อค (SUS304) (รวมกับ) |
| HBGM | HBGCM | ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า | |||
| HBGA | HBGCA | อลูมิเนียมอัลลอยซีรีส์ 2000 | เคลียร์อโนไดซ์ | ||
| HBGAS | HBGCAS | เทียบเท่า SUS440C | |||
| HBGS | HBGCS | SUS304 | — | ||
| HBGP | — | โพลีอะซีทัล | — | *SUJ2 | |
มิติที่ไม่ได้ระบุ
ความเผื่อ
[ ! ] สอดคล้องตามมาตรฐาน JIS B
0405 m (ระดับกลาง)
ความเผื่อ
| ช่วง มิติ | ความเผื่อ (มม.) | |
| เกิน | หรือต่ำกว่า | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
0405 m (ระดับกลาง)
ความเผื่อของรู d
| d (มม.) | เส้นผ่านศูนย์กลางภายใน ความเผื่อ (มม.) | |
| เกิน | หรือต่ำกว่า | |
| 0.6 | 2.5 | 0 －0.008 |
| 2.5 | 10 | 0 －0.008 |
| 10 | 18 | 0 －0.008 |
| 18 | 30 | 0 －0.010 |
1514 Class 0.
การใช้งาน ตัวอย่าง
ยูนิตปรับความตึงพร้อมพูลเลย์ตาม
