ข้อต่อฟิตติ้งความดันต่ำ / ข้อต่อสามทางที

· วัสดุ

ชนิด	[ M ]วัสดุ	[ S ]กระบวนการเตรียมผิว
SGPPT	FCMB270	ชุบสังกะสีร้อน
SUTPT	เทียบเท่า SUS304	—

เงื่อนไขการใช้งานฟิตติ้ง

สถานะของไหล	ความดันขณะใช้งานสูงสุด (Mpa)
ไอน้ำ, อากาศ, แก๊ส, น้ำมัน: สูงสุด 300°C	1.0
ไอน้ำ, อากาศ, น้ำมัน, น้ำที่ไหลเป็นจังหวะ: สูงสุด 200°C	1.4
น้ำไหลคงที่: สูงสุด 120°C	2.0

*น้ำที่ไหลเป็นจังหวะคือกระแสน้ำที่เกิดขึ้นภายใต้สภาวะการทำงานคงที่และการเปลี่ยนแปลงของความดันและอัตราการไหลเกิดขึ้นเป็นวัฎจักร (ยกเว้นการเปลี่ยนแปลงแบบชั่วคราว)
* น้ำไหลแบบคงที่ไม่ใช่น้ำที่ไหลเป็นจังหวะ

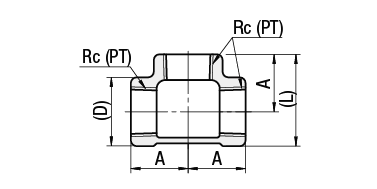

*เนื่องจากข้อต่อเป็นผลิตภัณฑ์หล่อ ขนาด ( ) เช่น (D) และ (L₂) เป็นข้อมูลสำหรับอ้างอิง ไม่ใช่ค่าที่รับประกัน
