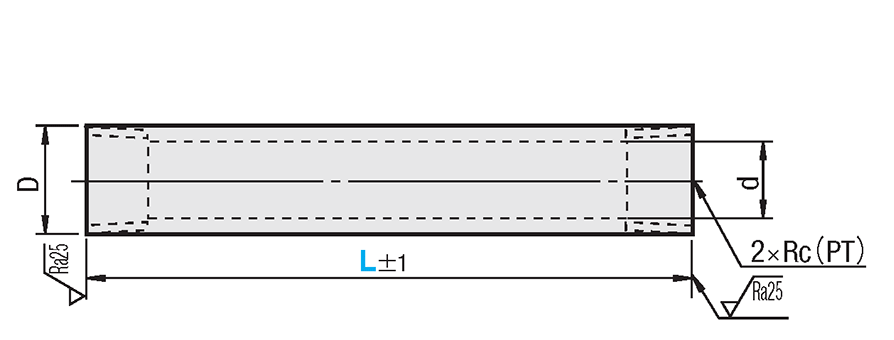

ท่อเหล็ก/ รุ่นทั่วไป / เกลียวเมตริก



(1) เกลียว ขนาดเกลียว	เกลียว				เส้นผ่าศูนย์กลางเกจวัด			ตำแหน่งเส้นผ่านศูนย์กลางเกจวัด			ความเผื่อ ของ เกลียว ตัวเมีย แบบขนาน D, D2, และ D1	ความยาวเกลียวที่มีประสิทธิภาพ (ขั้นต่ำ)				มิติ ของท่อเหล็ก คาร์บอน (อ้างอิง)
	จำนวน เกลียว ใน 25.4 มม. n	พิทช์ P (อ้างอิง)	ความสูงของ เกลียว h	ความกลม r หรือ r′	เกลียวนอก			เกลียวนอก		เกลียวใน		เกลียวนอก	เกลียวใน
												จาก ตำแหน่ง ของ เกจวัดเส้นผ่านศูนย์กลาง ถึงด้าน เส้นผ่านศูนย์กลางใหญ่ f	พร้อมส่วนเกลียวที่ไม่สมบูรณ์		ไม่มี ส่วนเกลียว ที่ไม่สมบูรณ์
								จากปลายท่อเหล็ก		ปลายท่อเหล็ก
					เส้นผ่านศูนย์กลางภายนอก d	เส้นผ่าศูนย์กลางที่มีประสิทธิภาพ d2	เส้นผ่านศูนย์กลางของโคนฟัน d1						เกลียวตัวเมียแบบเทเปอร์ เกลียว	ขนาน ตัวเมีย เกลียว	เทเปอร์ ตัวเมีย เกลียว , ขนาน ตัวเมีย เกลียว
								ค่าอ้างอิง ความยาว a	ความเผื่อ ใน ทิศทาง ของแกน b	ความเผื่อ ใน ทิศทาง ของแกน c
					เกลียวใน								จาก ตำแหน่ง ของไดอัลเกจ เส้นผ่านศูนย์กลาง ไปยัง เส้นผ่านศูนย์กลางเล็ก ด้าน ℓ	จากปลายท่อเหล็ก หรือ ปลายข้อต่อท่อเหล็ก หรือ ℓ′ (อ้างอิง)	t（2）	เส้นผ่านศูนย์กลางภายนอก	ความหนา
					เส้นผ่านศูนย์กลางของโคนฟัน D	เส้นผ่าศูนย์กลางที่มีประสิทธิภาพ D2	เส้นผ่านศูนย์กลางภายใน D1
R1/16	28	0.9071	0.581	0.12	7.723	7.142	6.561	3.97	±0.91	±1.13	±0.071	2.5	6.2	7.4	4.4	—	—
Rc1/8	28	0.9071	0.581	0.12	9.728	9.147	8.566	3.97	±0.91	±1.13	±0.071	2.5	6.2	7.4	4.4	10.5	2.0
Rc1/4	19	1.3368	0.856	0.18	13.157	12.301	11.445	6.01	±1.34	±1.67	±0.104	3.7	9.4	11.0	6.7	13.8	2.3
Rc3/8	19	1.3368	0.856	0.18	16.662	15.806	14.950	6.35	±1.34	±1.67	±0.104	3.7	9.7	11.4	7.0	17.3	2.3
R1/2	14	1.8143	1.162	0.25	20.955	19.793	18.631	8.16	±1.81	±2.27	±0.142	5.0	12.7	15.0	9.1	21.7	2.8
R3/4	14	1.8143	1.162	0.25	26.441	25.279	24.117	9.53	±1.81	±2.27	±0.142	5.0	14.1	16.3	10.2	27.2	2.8
R1	11	2.3091	1.479	0.32	33.249	31.770	30.291	10.39	±2.31	±2.89	±0.181	6.4	16.2	19.1	11.6	34	3.2
R11/4	11	2.3091	1.479	0.32	41.910	40.431	38.952	12.70	±2.31	±2.89	±0.181	6.4	18.5	21.4	13.4	42.7	3.5
R11/2	11	2.3091	1.479	0.32	47.803	46.324	44.845	12.70	±2.31	±2.89	±0.181	6.4	18.5	21.4	13.4	48.6	3.5
R2	11	2.3091	1.479	0.32	59.614	58.135	56.656	15.88	±2.31	±2.89	±0.181	7.5	22.8	25.7	16.9	60.5	3.8
R21/2	11	2.3091	1.479	0.32	75.184	73.705	72.226	17.46	±3.46	±3.46	±0.216	9.2	26.7	30.1	18.6	76.3	4.2
R3	11	2.3091	1.479	0.32	87.884	86.405	84.926	20.64	±3.46	±3.46	±0.216	9.2	29.8	33.3	21.1	89.1	4.2
R4	11	2.3091	1.479	0.32	113.030	111.551	110.072	25.40	±3.46	±3.46	±0.216	10.4	35.8	39.3	25.9	114.3	4.5
R5	11	2.3091	1.479	0.32	138.430	136.951	135.472	28.58	±3.46	±3.46	±0.216	11.5	40.1	43.5	29.3	139.8	4.5
R6	11	2.3091	1.479	0.32	163.830	162.351	160.872	28.58	±3.46	±3.46	±0.216	11.5	40.1	43.5	29.3	165.2	5.0

หมายเหตุ (1): ค่านอมินัลนี้ใช้สำหรับเกลียวนอกแบบเทเปอร์ สำหรับเกลียวในแบบเทเปอร์และแบบขนาน สัญลักษณ์ R คือ Rc หรือ Rp (* อ้างอิง)
(2): เกลียวเรียวคือความยาวตั้งแต่ตำแหน่งเส้นผ่านศูนย์กลางเกจไปจนถึงด้านที่มีเส้นผ่านศูนย์กลางเล็กกว่า และเกลียวในแบบขนานคือความยาวตั้งแต่ท่อเหล็กหรือ
   ปลายข้อต่อท่อเหล็ก
หมายเหตุ: 1. เกลียวจะตั้งฉากกับเส้นแกนกลาง และพิทช์จะถูกวัดตามเส้นแกนกลาง
2. ความยาวเกลียวที่ใช้งานได้คือความยาวของเกลียวที่ถูกตัดเต็ม โดยอาจอนุญาตให้เกลียวช่วงท้ายสุดไม่กี่รอบมีหน้าท่อเหล็กหรือ
หน้าข้อต่อท่อเหลืออยู่ที่ด้านบนได้
แม้ว่าปลายท่อเหล็กหรือปลายข้อต่อท่อจะถูกลบมุม ส่วนนี้ก็ยังคงถูกรวมอยู่ในความยาวเกลียวที่ใช้งานได้
3. หากค่าดังกล่าวไม่ใกล้เคียงกับค่าที่ระบุในตารางนี้ ให้เป็นไปตามมาตรฐานสำหรับชิ้นส่วนที่กำหนดแยกจำหน่าย
(*) ประเภทของเกลียวเทเปอร์สำหรับท่อเหล็กประกอบด้วยเกลียวนอกแบบเทเปอร์ เกลียวในแบบเทเปอร์ และเกลียวในสำหรับเกลียวท่อขนาน
เกลียวในแบบขนานนี้ใช้ร่วมกับเกลียวนอกแบบเทเปอร์ และค่าความเผื่อขนาดจะแตกต่างจากเกลียวในแบบขนานที่ระบุไว้ในมาตรฐาน JIS B 0202
