เทอร์มินอลบล็อค - ไฮดรอลิก / ระบบนิวเมติกส์/วงจรลม - รู ทรงตัว L
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า

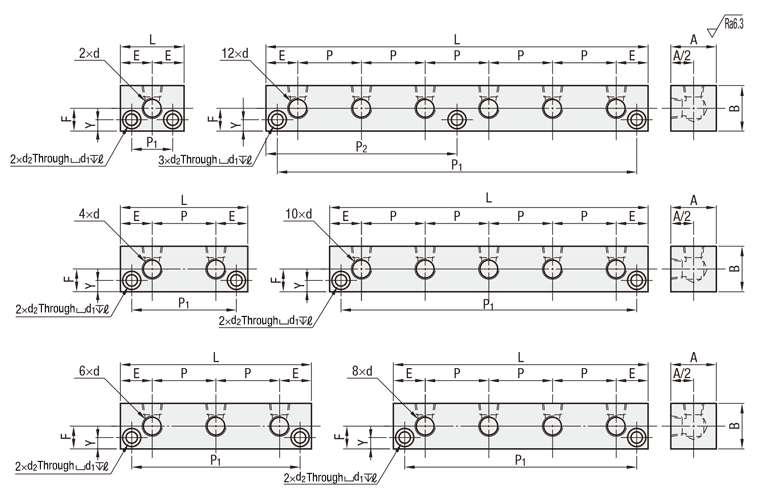

[คุณสมบัติ]· Lock Terminal ที่มี รูทะลุ แนวตั้งและรูด้านบน
1－
2－
3－
6－
5－
4－
[ ! ]สำหรับ BTLAN 6-55N ไม่มีรูติดตั้งที่ตำแหน่ง L/2
[ ! ] ยกเว้นในกรณีที่ระบุไว้เป็นอย่างอื่น ความเผื่อ มิติเป็นไปตามมาตรฐาน JIS B 0405 Class m. อย่างไรก็ตาม ไม่รวมความเผื่อมิติ A และ B
| ชนิด | [M] วัสดุ | [ S ] กระบวนการเตรียมผิว | ความดันขณะใช้งานสูงสุด |
| BTLSN | เหล็กกล้าสำหรับงานโครงสร้างทั่วไป | ไตรวาเลนท์โครเมต | 20.6 MPa ≈ 210 kgf/cm2 หรือน้อยกว่า |
| BTLSNR | SUS304 | — | |
| BTLAN | อลูมิเนียมอัลลอย | — | 1 MPa ≈ 10 kgf/cm2 หรือน้อยกว่า |
| BTLANA | อโนไดซ์แบบไม่ย้อมสี |
