แมนิโฟลด์บล็อค - ระบบนิวเมติกส์ - รูทะลุด้านข้างและแนวตั้ง/ รูทะลุด้านข้าง รูด้านบน
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
สินค้าที่มีสต๊อกพร้อมส่ง สามารถจัดส่งได้ในวันเดียวกัน
ดรออิ้งบอกขนาด

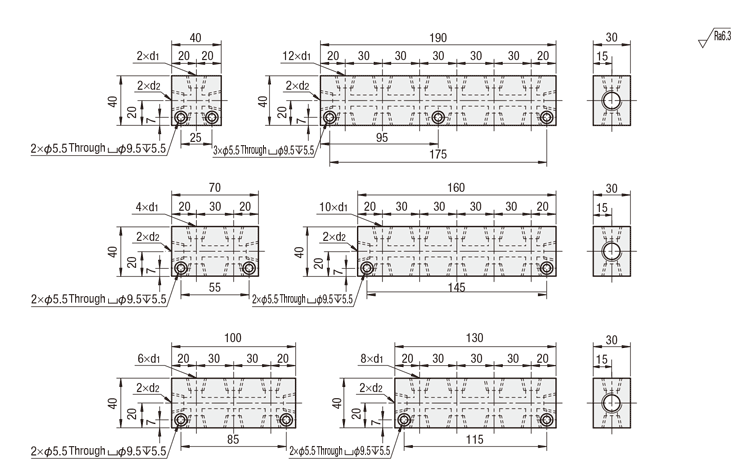

รูทะลุแนวนอนและแนวตั้ง
BMIAN
BMIANA
เกลียว: JIS B0203 Rc (PT) (แรงดันใช้งานสูงสุด: 1 MPa ≈ 10 กกf/ซม2หรือน้อยกว่า)
[ ! ] เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าความคลาดเคลื่อนของขนาดเป็นไปตาม JIS B 0405 ระดับ m. อย่างไรก็ตาม ไม่รวมค่าความเผื่อของขนาดภายนอก
BMIANA
1－
2－
3－
6－
5－
4－
[ ! ] เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าความคลาดเคลื่อนของขนาดเป็นไปตาม JIS B 0405 ระดับ m. อย่างไรก็ตาม ไม่รวมค่าความเผื่อของขนาดภายนอก

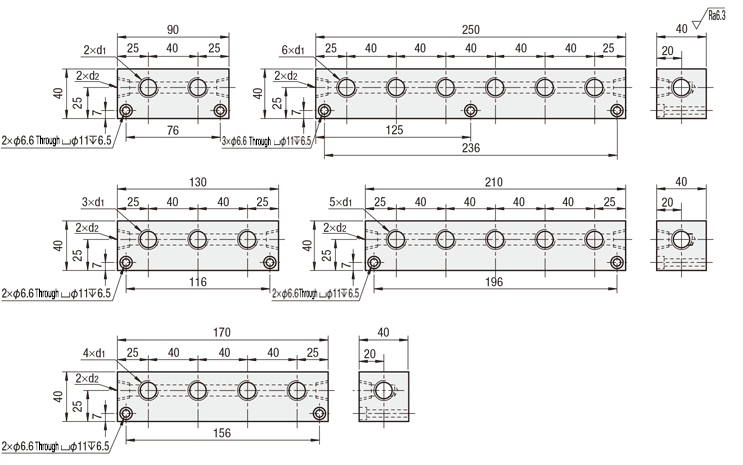

รูทะลุด้านข้าง, รูด้านบน
BMSLN
BMSLNA
เกลียว: JIS B0203 Rc (PT) (แรงดันใช้งานสูงสุด: 1 MPa ≈ 10 กกf/ซม2หรือน้อยกว่า)
[ ! ] เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าความคลาดเคลื่อนของขนาดเป็นไปตาม JIS B 0405 ระดับ m. อย่างไรก็ตาม ไม่รวมค่าความเผื่อของขนาดภายนอก
BMSLNA
2－
3－
4－
6－
5－
[ ! ] เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าความคลาดเคลื่อนของขนาดเป็นไปตาม JIS B 0405 ระดับ m. อย่างไรก็ตาม ไม่รวมค่าความเผื่อของขนาดภายนอก
สเปคผลิตภัณฑ์
รูทะลุแนวนอนและแนวตั้ง
| ชนิด | [M] วัสดุ | [ S ] กระบวนการเตรียมผิว | ความดันขณะใช้งานสูงสุด |
| BMIAN | อะลูมิเนียมอัลลอย | — | 1 MPa ≈ 10 kgf/cm2 หรือน้อยกว่า |
| BMIANA | อะโนไดซ์สีใส |
รูทะลุด้านข้าง, รูด้านบน
| ชนิด | [M] วัสดุ | [ S ] กระบวนการเตรียมผิว | ความดันขณะใช้งานสูงสุด |
| BMSLN | อะลูมิเนียมอัลลอย | — | 1 MPa ≈ 10 kgf/cm2 หรือน้อยกว่า |
| BMSLNA | อะโนไดซ์สีใส |
ข้อมูลเพิ่มเติม
| 1 | — |
| 6 | — |
BMIAN
| 2 | — |
| 5 | — |
| 3 | — |
| 4 | — |
(ความดันปกติ: 1MP≈10 kgf/cm² หรือน้อยกว่า)
