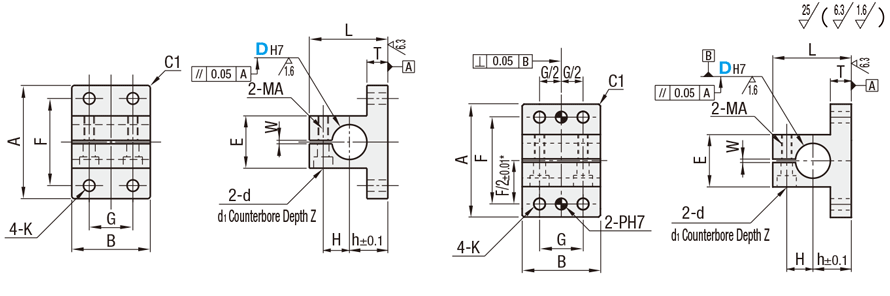

ฉากยึดขาตั้งเครื่อง - ติดตั้งด้านข้าง

*ความเผื่อ ±0.01 ใช้ได้เฉพาะกับความเผื่อระยะห่างระหว่างรูของลูกปืนสด์แบบมีหน้าแปลนเท่านั้น และไม่สามารถใช้กับรูทะลุได้ติดตั้งด้านข้างติดตั้งด้านข้าง, ลูกปืนสด์แบบมีหน้าแปลน



ชนิด		[ M ]วัสดุ	[ S ]กระบวนการเตรียมผิว	[ A ]อุปกรณ์เสริม
ติดตั้งด้านข้าง	ติดตั้งด้านข้าง, รูสลัก			ติดตั้งด้านข้าง	ติดตั้งด้านข้าง, ลูกปืนสด์แบบมีหน้าแปลน
CLTB	CLPK	เหล็กกล้าสำหรับงานโครงสร้างทั่วไป	การชุบออกไซด์สีดำ	สกรูหัวจมหกเหลี่ยม	สกรูตัวหนอนหัวหกเหลี่ยม โดเวลพิน
CLTM	CLPM		ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า	สกรูหัวจมหกเหลี่ยม (สเตนเลส)	สกรูหัวจมหกเหลี่ยม (สเตนเลส) ขาพิน
CLTBM	—	อลูมิเนียมอัลลอย	อโนไดซ์สีดำ	สกรูหัวจมหกเหลี่ยม	—
CLTAM	—		อโนไดซ์แบบไม่ย้อมสี	สกรูหัวจมหกเหลี่ยม (สเตนเลส)
CLTS	—	SUS304	—

[ ! ][อุปกรณ์เสริม] สลักเกลียวเหล็กมาพร้อมกับสินค้าการชุบออกไซด์สีดำ/อโนไดซ์สีดำ และสลักเกลียวสเตนเลสรวมอยู่ในสินค้าอื่น ๆ ตามลำดับ
โดเวลพิน รวมอยู่ด้วยกับสินค้าที่มีรูสำหรับโดเวลพิน


■ โดเวลพิน รวมอยู่ด้วย

DH7	อุปกรณ์เสริม: โดเวลพิน
20	MSTM6-20
25	MSTM8-20
30
35	MSTM10-30
40
50
