[มอเตอร์] แกน XY ลูกกลิ้งสไลด์

แบรนด์ :

MISUMI

ข้อควรระวัง

โปรดยืนยันพาวเวอร์ซัพพลายที่เหมาะสมสำหรับตัวเลือกมอเตอร์แต่ละตัว
สเต็ปปิ้งมอเตอร์ 5 เฟสพร้อมเบรค (MA) ทำงานร่วมกับ AC100-120V เฟสเดียว
α-Step Motor (PA) ทำงานร่วมกับ 24 V DC
เซอร์โวมอเตอร์กระแสสลับ (U) ทำงานร่วมกับ AC200-230V แบบเฟส 1 เฟส หรือ 3 เฟส
โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด
อาจเกิดความล่าช้าในการจัดส่งสินค้าของเราบางรายการเนื่องจากมีการจำกัดกำลังการผลิตที่ไซต์การผลิตของเรา

รายละเอียดสินค้า

มีการใช้ลูกบอล เชิงเส้น แบบรวม สำหรับ ระบบ ไกด์ ทำให้มี งานละเอียด สูงและ ความแข็งเกร็ง สูง

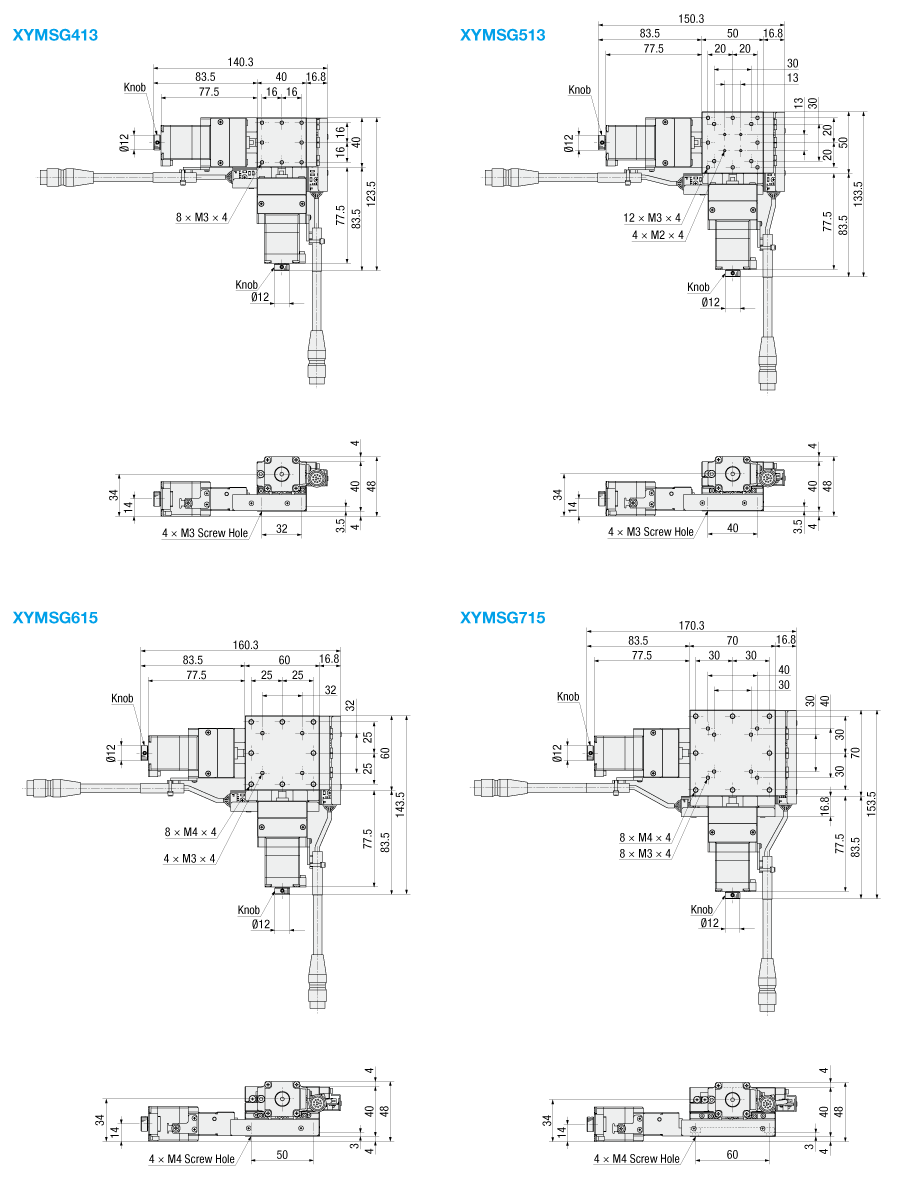

[ติดมอเตอร์] แกน XY, ลูกกลิ้งสไลด์แบบเส้นตรง: รูปภาพที่เกี่ยวข้อง

MSCB (สายไฟ, แยกจำหน่าย >> คลิกที่นี่ )

[ M ] วัสดุ: เทียบเท่า SUS440C
[ S ] กระบวนการชุบผิว: ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า
[ A ] อุปกรณ์เสริม: XYMSG413/513/430/530: SCB3-8, 4 ชิ้น
XYMSG615/715/650/750: SCB4-8, 4 ชิ้น

ข้อมูลเพิ่มเติม

■ ตารางการใช้งานมอเตอร์/สายไฟ

มอเตอร์	สายเคเบิล
C, F, G	N (ไม่ได้ระบุ)
MA	M
PA	P
UA	U

สำหรับ สายไฟ สำหรับ C, F หรือ G ให้ดู MSCB_ใน P.1-2014-3

■ ความเร็วสูงสุด

มอเตอร์	(มม./วินาที)	มอเตอร์	(มม./วินาที)
C	10	MA	15
D	25	PA	35
E	20	UA	50

โปรดทราบว่าความเร็วและเวลาการ การวางตำแหน่ง จะแตกต่างกันไปตามเงื่อนไขการใช้งาน
ค่าที่แสดงที่นี่คือค่าอ้างอิงของ MISUMI การทำงานที่ค่าดังกล่าวนี้ไม่ได้รับการรับประกัน

ฟีดสกรู	บอลสกรู ⌀6 สายนำไฟฟ้า 1
ไกด์	บอลไกด์ เชิงเส้น
ความละเอียด^*1	2μm/Pulse (เต็ม) 1μm/Pulse (ฮาฟ)
การวางตำแหน่ง ความสามารถในการทวนซ้ำ	ภายใน ±0.5μm
การเคลื่อนไหวที่หายไป	1μmหรือน้อยกว่า
แบ็คแลช/ระยะฟรี	0.5μmหรือน้อยกว่า
ความขนาน	15μmหรือน้อยกว่า

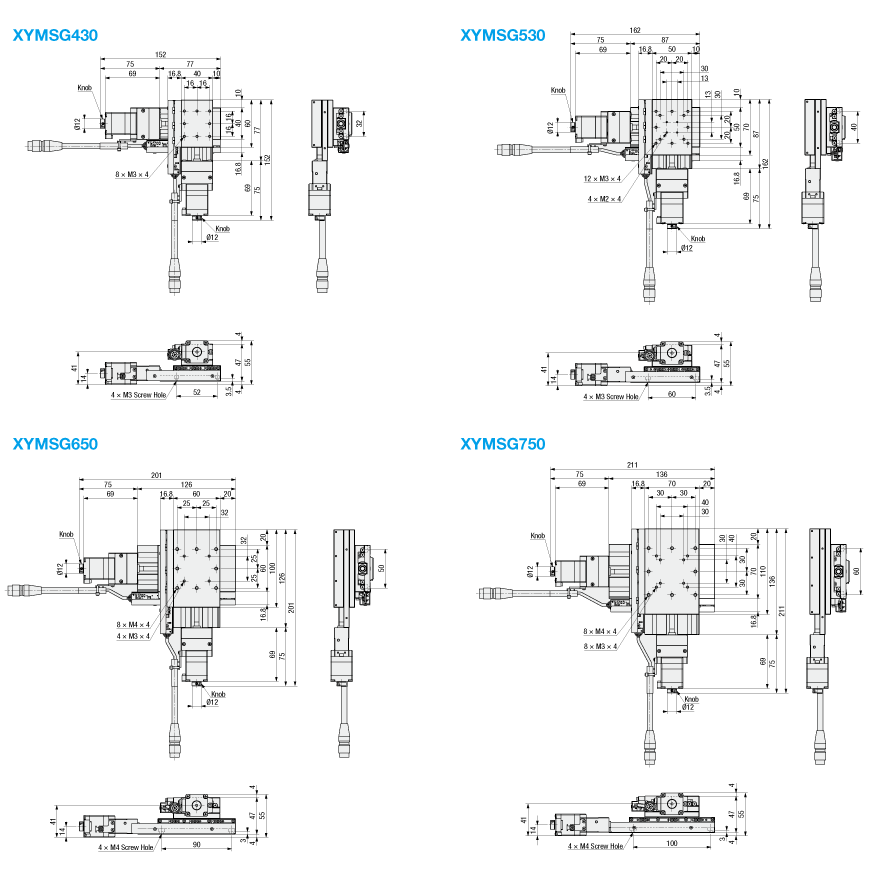

[ติดมอเตอร์] แกน XY, ลูกกลิ้งสไลด์แบบเส้นตรง: รูปภาพที่เกี่ยวข้อง
