ลิเนียร์ไกด์ขนาดเล็ก - รางกว้าง - บล็อกมาตรฐานกว้าง, น้ำหนักพรีโหลดเบา/ระยะห่างเล็กน้อย
ข้อควรระวัง
- เราจะหยุดขายลิเนียร์ไกด์เหล็กกล้าคาร์บอนขนาดเล็กในปี 2021 โปรดดูรายละเอียดด้านล่าง
การแจ้งเตือนเมื่อสิ้นสุดการขายสำหรับผลิตภัณฑ์ลิเนียร์ไกด์เหล็กกล้าคาร์บอนขนาดเล็ก MISUMI - [บริการด่วนกลับมาดำเนินการอีกครั้ง] ข้อจำกัดการใช้งาน มิติ L ได้ถูกลบออกไป
รายละเอียดสินค้า
ชนิดบล็อคกว้าง ของ สเปค ต้นฉบับของ MISUMI ขนาด สกรู ที่ใหญ่ขึ้นทำให้มีความแข็งแรงในการยึดเพิ่มขึ้นเมื่อเทียบกับผลิตภัณฑ์ มาตรฐาน ผลิตโดย SURUGA Production Platform, Co., Ltd. SURUGA Production Platform ได้พัฒนาธุรกิจบนเทคโนโลยีการผลิตที่แม่นยำ ทำให้สามารถมอบความแม่นยำในระดับไมครอนได้
ชิ้นส่วนเครื่องกลที่แม่นยำของ SURUGA ยังใช้ในอุตสาหกรรมที่ใช้เทคโนโลยีขั้นสูง เช่น อุตสาหกรรมการบินและอวกาศและยานยนต์
ประเภท (รหัสรุ่น/ Part number)
| วัสดุ (ความแข็ง) | ความยาวราง ประเภท 1 | จำนวนบล็อก 2 | พรีโหลด/ความแม่นยำA | ความสูง (H) B | จาระบีC | |
|---|---|---|---|---|---|---|
| พรีโหลดเบา | ระยะคลอนเล็กน้อย | |||||
| เกรดสูง | เกรดมาตรฐาน | |||||
| ไม่มีกระบวนการเตรียมผิว สแตนเลส [เทียบเท่า SUS440C] (56 HRC ขึ้นไป) | ความยาวมาตรฐาน (เลือกได้) | 1 | SSEBWM | SSEBWMZ | 9 12 14 16 | ว่าง: มาตรฐาน G: จาระบี G L: จาระบี L Y: จาระบี Y H: จาระบี H |
| 2 | SSE2BWM | SSE2BWMZ | ||||
| เพิ่มทีละ 1 มม. (มิติแบบตั้งค่าได้) | 1 | SSEBWML | SSEBWMLZ | |||
| 2 | SSE2BWML | SSE2BWMLZ | ||||
| อุณหภูมิต่ำ ชุบผิวโครเมี่ยมสีดำ สแตนเลส [เทียบเท่า SUS440C] (56 HRC ขึ้นไป) | ความยาวมาตรฐาน (เลือกได้) | 1 | RSEBWM | — | ||
| 2 | RSE2BWM | — | ||||
| เพิ่มทีละ 1 มม. (มิติแบบตั้งค่าได้) | 1 | RSEBWML | — | |||
| 2 | RSE2BWML | — | ||||
1หากความยาวรางที่ต้องการไม่มีในขนาดมาตรฐาน (ที่เลือกได้) กรุณาระบุความยาวเป็นขั้นละ 1 มม. (สามารถกำหนดขนาดได้)
2หากต้องการสินค้าที่มี 3 หรือ 4 บล็อค กรุณาเลือกหมายเลขชิ้นส่วนสำหรับสินค้าที่มี 1 บล็อค และระบุว่า "B3 (3 บล็อค)" หรือ "B4 (4 บล็อค)" สำหรับการปรับเปลี่ยน
[ ! ]ทนอุณหภูมิได้ตั้งแต่ -20 ถึง 80°C.
[ NG ] Blocks and rails cannot be purchased separately.
การกำหนดรหัสสินค้า
ตัวอย่าง: [ประเภทความยาวราง] เพิ่มขึ้นครั้งละ 1 มม., [จำนวนบล็อค] 2, [ความแม่นยำ/พรีโหลด] น้ำหนักพรีโหลดเบา, เกรดสูง, [ความสูง] 12, [จาระบี] จาระบีมาตรฐาน
ชนิด | ความสูง H | จาระบี | — | ความยาวราง L | — | การปรับแต่ง | |||
| A | B | C | |||||||
SSEBWM | 12 | — | 200 | (SSEBWM12-200) | |||||
SSEBWML | 12 | G | — | 610 | — | MC-B4 | (SSEBWML12G-610-MC-B4) | ||
RSE2BWML | 12 | G | — | 271 | — | MC | (RSE2BWML12G-271-MC) |
ดรออิ้ง/ภาพร่างแบบ
[ NG ] ไม่สามารถซื้อบล็อคและรางแยกต่างหากได้
ค่าพิกัดความเผื่อ
| มิติ L ช่วง | ค่าพิกัดความเผื่อ |
|---|---|
| 25 ≦L≦ 400 | 0 -0.8 |
| 400 <L≦ 1000 | 0 -1.0 |
| ชนิด | ความแม่นยำ มาตรฐาน | ความสูง ของการประกอบ (H) | ความแม่นยำ (µm) | ||||
|---|---|---|---|---|---|---|---|
| เกรด งานละเอียด | เกรดสูง | เกรด มาตรฐาน | |||||
| ไม่มีกระบวนการ เตรียมผิว | อุณหภูมิต่ำ โครเมียมสีดำ การชุบผิว | ||||||
| ลิเนียร์ไกด์ขนาดเล็ก | ความสูง H มิติ ความเผื่อ | 6 ถึง 20 | ±10 | ±20 | +30 —20 | ±20 | |
| ค่าความแตกต่างเป็นคู่ ของความสูง H | 7 | 15 | 15 | 40 | |||
| ความกว้าง W2 มิติ ความเผื่อ | ±15 | ±25 | ±25 | ±25 | |||
| ค่าความแตกต่างระหว่างคู่ ของความกว้าง W2 | 10 | 20 | 20 | 40 | |||
ของสัญลักษณ์อื่น ๆ
| มิติ ช่วง | ความเผื่อ (มม.) | |
|---|---|---|
| เกิน | หรือต่ำกว่า | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 2000 | ±1.2 |
Class m (คลาสกลาง)
[ ! ]ความแม่นยำของลิเนียร์ไกด์ขนาดเล็กที่ชุบโครเมี่ยมสีดำที่อุณหภูมิต่ำเป็นไปตามที่แสดงไว้ข้างต้น
ความต้านทานการเลื่อนสูงกว่ารุ่นมาตรฐาน ประมาณ 1.2 นิวตันหรือน้อยกว่า.
ตารางข้อมูลจำเพาะ
| รหัสรุ่น/ Part number | L 3 | ขนาด บล็อค | มิติราง | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชนิด | H | W | L1 | B | C | S | L2 | K | Cb | W1 | W2 | H1 | Ca | แบบรูคว้าน | F | G 4 | ||
| 1 บล็อค | 2 บล็อค | d1× d2× h | ||||||||||||||||
| SSEBWM SSEBWMZ SSEBWML SSEBWMLZ RSEBWM RSEBWML | SSE2BWM SSE2BWMZ SSE2BWML SSE2BWMLZ RSE2BWM RSE2BWML | 9 | 50 ถึง 380 (110) | 36 | 31.1 | 29 | 12 | M4 | 20.1 | 7 | 0.3 | 14 | 11 | 5.2 | 0.5 | 3.5 × 6 × 3.2 | 30 | 10 |
| 12 | 50 ถึง 620 (110) | 40 | 38 | 33 | 12 | M4 | 27 | 9 | 0.3 | 18 | 11 | 7.5 | 0.5 | 3.5 × 6 × 4.5 | 30 | 10 | ||
| 14 | 70 ถึง 990 (150) | 51 | 44.3 | 44 | 15 | M4 | 30.1 | 11 | 0.5 | 24 | 13.5 | 8 | 0.5 | 4.5 × 8 × 4.5 | 40 | 15 | ||
| 16 | 70 ถึง 990 (190) | 74 | 55 | 65 | 20 | M5 | 40 | 13 | 0.5 | 42 | 16 | 9.5 | 0.5 | 4.5 × 8 × 4.5 | 40 | 15 | ||
3ขนาดใน ( ) ใช้สำหรับประเภท 2 บล็อก
4สำหรับประเภทที่สามารถตั้งค่าขนาด L ได้ ปลายทั้งสองด้านของรางจะถูกตัดให้เท่ากัน ขนาด G ที่ได้จากกระบวนการตัดนี้จะแตกต่างจากที่ระบุไว้ในตารางข้างต้น
!จัดให้ระนาบอ้างอิง (ด้านที่มีร่องตรง) ของทั้งรางและบล็อกตรงกันอย่างถูกต้อง
รายการความยาวรางมาตรฐาน (แบบเลือกได้)
ตารางด้านล่างแสดงความยาวรางขนาดมาตรฐานสำหรับแต่ละขนาด กรุณาเลือกความยาวรางจากที่นี่
ความยาวที่ไม่ได้ระบุไว้ในตารางด้านล่างสามารถกำหนดความยาวได้อิสระแบบเพิ่มค่าทีละ 1 มม.
| ความสูง | ความยาวราง | |||||||||||||||||||||||
| (H) | (L) | |||||||||||||||||||||||
| 9 | (50) | (80) | 110 | 140 | 170 | 200 | 230 | 260 | 290 | 320 | 350 | 380 | ||||||||||||
| 12 | (50) | (80) | 110 | 140 | 170 | 200 | 230 | 260 | 290 | 320 | 350 | 380 | 410 | 440 | 470 | 500 | 530 | 560 | 590 | 620 | ||||
| 14 | (70) | (110) | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 |
| 16 | (70) | (110) | (150) | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 590 | 630 | 670 | 710 | 750 | 790 | 830 | 870 | 910 | 950 | 990 |
!ขนาดใน ( ) ไม่มีให้เลือกสำหรับบล็อคมาตรฐานแบบ 2 บล็อค

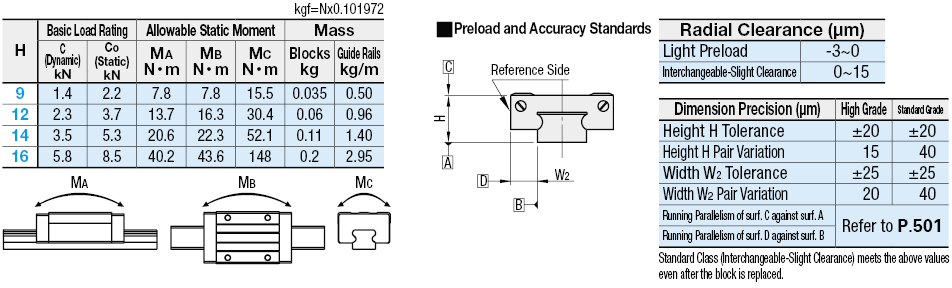

ค่าพิกัดโหลดไฟฟ้าพื้นฐาน, โมเมนต์สถิตที่ยอมรับได้, มวล, ตัวต้านทานแรงเสียดทาน (แรงผลักที่ต้องการ), ตัวต้านทานการเลื่อน (ตัวต้านทานซีล)
kgf = N × 0.101972
| ความสูง (H) | ค่าพิกัดโหลดไฟฟ้าพื้นฐาน5 | โมเมนต์ สแตติก อนุญาต | มวล | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C (ไดนามิกส์) กิโลนิวตัน | Co (สแตติก) N กิโลนิวตัน | บล็อค 1 ชิ้น | บล็อค 2 ชิ้นวางชิดกัน6 | บล็อค กิโลกรัม | รางไกด์ กิโลกรัม/เมตร | |||||
| MA นิวตัน·เมตร | MB นิวตัน·เมตร | MC นิวตัน·เมตร | MA นิวตัน·เมตร | MB นิวตัน·เมตร | MC นิวตัน·เมตร | |||||
| 9 | 1.4 | 2.2 | 7.8 | 7.8 | 15.5 | 21.7 | 21.7 | 31.0 | 0.035 | 0.50 |
| 12 | 2.3 | 3.7 | 13.7 | 16.3 | 30.4 | 43.7 | 43.7 | 60.8 | 0.06 | 0.96 |
| 14 | 3.5 | 5.3 | 20.6 | 22.3 | 52.1 | 70.9 | 70.9 | 104.2 | 0.11 | 1.40 |
| 16 | 5.8 | 8.5 | 40.2 | 43.6 | 148.0 | 160.9 | 160.9 | 296.0 | 0.20 | 2.95 |
5ค่าการรับโหลดไฟฟ้าพื้นฐานจะเหมือนกันทั้งสี่ทิศทาง (ตลับลูกปืนเรเดียล, เรเดียลกลับทาง และทิศทางด้านข้าง) ที่เกี่ยวข้องกับบล็อค สามารถใช้งานได้ทุกทิศทาง
6โมเมนต์สถิตที่ยอมรับได้เมื่อบล็อคสองชิ้นอยู่ในสภาพสัมผัสใกล้ชิดกัน ไม่ใช่ค่าที่รับประกันแต่เป็นค่าอ้างอิง
- แนวทางสำหรับน้ำหนักบรรทุกที่ยอมให้และโมเมนต์ที่ยอมให้ของลิเนียร์ไกด์ คือค่าที่ได้จากการนำแต่ละค่า (ในตารางด้านบน) หารด้วยค่าตัวประกอบความปลอดภัยแบบสถิต fs (ในตารางด้านล่าง)
ตัวอย่าง: น้ำหนักบรรทุกที่ยอมให้ (kN) สำหรับ H12 ภายใต้สภาพการขับเคลื่อนปกติ: 3.7/2 = 1.85 (ประมาณ 189 กก.) - แรงต้านทานแรงเสียดทานจริง (แรงผลักที่ต้องการ) ขณะใช้งานลิเนียร์ไกด์จะเปลี่ยนแปลงไปตามโหลดไฟฟ้าและปัจจัยอื่น ๆ
ปัจจัยความปลอดภัยแบบสถิต (ขีดจำกัดล่างของ fs)
| เงื่อนไขการใช้งาน | ขีดจำกัดล่างของ fs |
|---|---|
| สำหรับสภาพการใช้งานปกติ | 1 ถึง 2 |
| เมื่อต้องการสมรรถนะการวิ่งที่ราบรื่น | 2 ถึง 4 |
| เมื่อมีการสั่นสะเทือนหรือแรงกระแทก | 3 ถึง 5 |
น้ำหนักบรรทุกที่ยอมให้ (N) ≤ co/fs
โมเมนต์ที่ยอมให้ (N⋅m) ≤ (MA, MB, MC)/fs
fs: ค่าสัมประสิทธิ์ความปลอดภัยสถิต co: แรงสถิตประเมิน
MA, MB, MC: โมเมนต์สถิตที่ยอมรับได้ (N⋅m)
![[รูป]โมเมนต์สถิตที่ยอมรับได้](http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/wysiwygcommon/pic_glossary_10.png)
· ในลิเนียร์ไกด์ องค์ประกอบที่กลิ้งจะเคลื่อนที่แบบกลิ้ง ส่งผลให้แรงต้านทานแรงเสียดทานต่ำกว่าลิเนียร์ไกด์แบบเลื่อน
อย่างไรก็ตาม สิ่งนี้อาจแตกต่างกันไปขึ้นอยู่กับโหลดไฟฟ้าที่ใช้ ความเร็ว และคุณสมบัติของสารหล่อลื่น
โดยเฉพาะเมื่อมีการใช้โหลดโมเมนต์หรือมีการพรีโหลด ความต้านทานแรงเสียดทานจะเพิ่มขึ้น แม้ว่าความต้านทานของซีลจะเปลี่ยนแปลงไปตามค่าการกดอัดของริมฝีปากซีล
และสภาพของน้ำมันหล่อลื่น แต่จะไม่แปรผันตามโหลดไฟฟ้าและจะแสดงค่าคงที่เสมอ ค่าความต้านทานแรงเสียดทานสามารถคำนวณได้โดยสูตรต่อไปนี้
F = µ·w+f
µ: ค่าสัมประสิทธิ์แรงเสียดทานแบบไดนามิก
w: โหลดไฟฟ้า (N)
f:แรงต้านทานการเลื่อน (แรงต้านทานซีล)
| ชนิด | ค่าสัมประสิทธิ์แรงเสียดทานแบบไดนามิก (µ) |
| ลิเนียร์ไกด์ขนาดเล็ก | 0.004 ถึง 0.006 |
| ลิเนียร์ไกด์สำหรับโหลดปานกลาง | 0.002 ถึง 0.003 |
เงื่อนไข: ลิเนียร์ไกด์ขนาดเล็ก (รางมาตรฐาน) ความสูงในการประกอบ (H): 10: ความต้านทานการเลื่อน (ความต้านทานซีล): 0.5 (N)
ค่าสัมประสิทธิ์แรงเสียดทานจลน์ (µ): 0.005
โหลดไฟฟ้า: 150 (N)
F (แรงต้านทานแรงเสียดทาน) = 0.005 × 150+0.5 = 1.25(N)
การติดตั้งและการจัดการ
■ ระนาบอ้างอิงและทิศทางการติดตั้ง
- ระนาบอ้างอิงจะมีเครื่องหมายระนาบอ้างอิง (ร่อง) อยู่บนบล็อกและราง (ดูรูป A) โปรดตรวจสอบให้แน่ใจว่าได้จับคู่ระนาบอ้างอิงให้ตรงกันก่อนใช้งาน
- ทิศทางการติดตั้งที่แสดงในรูปที่. B ยอมรับได้ ค่าพิกัดโหลดไฟฟ้าพื้นฐานทั้งหมดเหมือนกัน
■ ข้อควรระวังในการใช้งาน
[ ! ] บล็อกมีปลอกลูกปืนเพื่อป้องกันไม่ให้ลูกบอลตกกราง (ขดลวด)
[ ! ] ไม่รับประกันระยะห่างระหว่างเม็ดลูกกลิ้งและความแม่นยำหากบล็อคและรางถูกเปลี่ยนจากส่วนประกอบดั้งเดิมในชุด
[! ] ร่องแบบตรง มีให้บนระนาบฐานข้อมูล ตรวจสอบให้แน่ใจว่าได้จับคู่ระนาบอ้างอิงเมื่อใช้งาน
[ ! ]ไม่สามารถเชื่อมต่อรางแบบต่อปลายถึงปลายได้
[ ! ]ความแม่นยำของลิเนียร์ไกด์จะรับประกันหลังจากติดตั้งราง (หลังจากยึดด้วยสกรูบนรางและดันเข้ากับระนาบฐานข้อมูล)
การโค้งงอเล็กน้อยของรางจะถูกปรับให้ตรงเมื่อยึดไว้ และจะไม่ส่งผลต่อประสิทธิภาพการทำงาน
■ เกี่ยวกับจาระบี
- เติมด้วยจาระบีมาตรฐาน: Lithium soap based grease (Multemp grease PS2 by KYODO YUSHI) ก่อนจัดส่ง
- ไม่แนะนำให้ใช้จาระบียี่ห้ออื่นในการหล่อลื่น กรุณาใช้จาระบียี่ห้อเดียวกัน
- ทาจาระบีลงบนรางโดยตรง หลังจากทาแล้ว ให้เลื่อนบล็อกเพื่อให้จาระบีซึมเข้าไป
■ ตำแหน่งหัวอัดจาระบีมาตรฐาน
- รุ่นมิเนียเจอร์/เบรคเกอร์ขนาดเล็กไม่มีหัวอัดจาระบีหรือรูสำหรับอัดจาระบีมาให้
การปรับแต่ง
| รหัส | การปรับแต่ง | สเปค | หมายเหตุ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MC | เปลี่ยนรูคว้านของรางเป็นรูต๊าปเกลียว | · เปลี่ยนรูติดตั้งของรางไกด์จากรูคว้านเป็นรูต๊าปเกลียว | !ไม่สามารถใช้ได้สำหรับมิติ H 9 ≥ 291, มิติ H 12 ≥ 291, มิติ H 14 ≥ 471 หรือมิติ H 16 ≥ 671 !ดูตารางด้านล่างสำหรับมิติของรูต๊าปเกลียวหลังจากเปลี่ยนแปลง
| ||||||||||
| LLC RLC | LLC: ตัดปลายซ้าย RLC: ตัดปลายขวา  | · ตัดปลายราง · รางจะถูกตัดโดยให้ด้านที่มีการสลักอยู่ด้านหน้า (ระนาบอ้างอิงอยู่ด้านหลัง) (ดังแสดงในภาพทางซ้าย) · กรุณาดูตารางด้านล่างสำหรับความยาวของรางที่จะตัด
| !ความยาวรวมจะสั้นลงตามปริมาณที่ตัดออก ตัวอย่าง: มิติ L ของ SSEBWM12-80-LLC คือ75 มม. !ใช้ได้เฉพาะกับประเภทที่เลือกได้ (ความยาวรางรุ่นมาตรฐาน) เท่านั้น !ไม่สามารถใช้ได้กับ L70 หรือน้อยกว่า | ||||||||||
| B3 B4 | B3: บล็อคเสริม (รวม 3 ชิ้น) B4: บล็อคเสริม (รวม 4 ชิ้น) สเปค 3-บล็อค  สเปค 4-บล็อค | · จะจัดส่งโดยติดตั้งบล็อค 3 (4) ชิ้นไว้แล้ว · มีข้อจำกัดความยาวขั้นต่ำสำหรับมิติ L (ความยาวราง) โปรดดูตารางด้านล่าง "ความยาวรางที่สั้นที่สุดที่สามารถเลือกได้สำหรับ B3/B4" | !กรุณาระบุรหัสรุ่น/ Part number สำหรับบล็อกหนึ่งชิ้น (× SSE2BWM12-290-B4) |
| H | B3 (3 บล็อค) | B4 (4 บล็อค) |
| 9 | 140 | 170 |
| 12 | 140 | 200 |
| 14 | 190 | 230 |
| 16 | 230 | 270 |

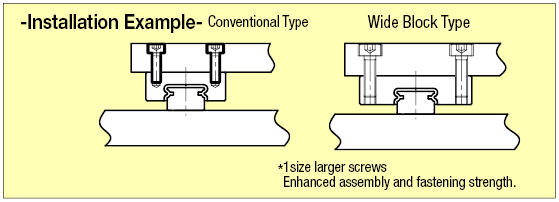

การใช้งาน ตัวอย่าง
- ตัวอย่างการติดตั้ง -
เพิ่มความแข็งแรงในการประกอบและยึดติด
ข้อมูลเพิ่มเติม
[ ! ] บล็อคมีตัวยึด (ลวด) เพื่อป้องกันไม่ให้ลูกเหล็กหลุดออกมา อ้างถึง >> หน้า 501
[ ! ] ไม่รับประกันระยะห่างระหว่างเม็ดลูกกลิ้งและความแม่นยำหากบล็อคและรางของชนิดพรีโหลดเบาถูกเปลี่ยนจากส่วนประกอบดั้งเดิมในชุด
[ ! ] บล็อคและรางสามารถใช้แทนกันได้หากเป็นชนิดระยะห่างน้อยแบบใช้แทนกันได้
[! ] ร่องแบบตรง มีให้บนระนาบฐานข้อมูล ตรวจสอบให้แน่ใจว่าได้จับคู่เส้นข้อมูลเมื่อใช้
[! ] ไม่สามารถต่อรางเพื่อขยายได้
[ ! ] การวิ่งแบบขนาน คือค่าที่วัดได้หลังจากติดตั้งรางแล้ว
■ อื่น ๆ
- สำหรับ Dimensions G ของ ประเภททีกำหนดค่าได้ ของ Dimension L โปรดดูที่ >> หน้า 507
- มีการเติมจาระบีสบู่ลิเธียม (จาระบี Multemp PS2 จากบริษัท Kyodo Yushi Co., Ltd.)
